Interface mit potentialfreien Kontakten
Interfaces mit potentialfreien Kontakten ermöglichen
eine einfache Integration des HomeWorks
und anderer Einrichtungen im gesamten Haus.
Einrichtungen wie Bewegungssensoren, Photozellen
und Sicherheitssysteme können mit Hilfe von
Interfaces mit potentialfreien Eingängen (HWI-CCI-8)
Lichtszenen und andere Systemereignisse im
HomeWorks System aktivieren. Einrichtungen wie
Vorhänge, Bildschirme, Tore, Springbrunnen und
Thermostaten können durch das HomeWorks System mit
Hilfe von Interfaces mit potentialfreien Ausgängen
(HWI-CCO-8) gesteuert werden. Außerdem, sowohl
die HWI-CCI-8 als auch die HWI-CCO-8 enthält einen
Infrarot (IR) Eingang, der zur Aktivierung von
HomeWorks Systemereignissen verwendet werden kann.
Interfaces mit potentialfreien Kontakten (HWI-CCI-8
und HWI-CCO-8) können in vier unterschiedliche
Gehäuse eingebaut werden: HWI-LV32-CE, HWI-LV24-
CE, HWI-LV17-230 und HWI-ENC-CC.
Hinweis: auch seeTouch
Bedienstellen verfügen über Eingänge mit Kontakten.
E I N G A N G S I N T E R F A C E S M I T
P O T E N T I A L F R E I E N K O N T A K T E N
Viele elektronische Systeme können durch
potentialfreie Kontakte Statusmeldungen oder
Steuersignale ausgeben. Die Eingänge werden auf die
gleiche Weise programmiert, wie die Tasten auf einer
HomeWorks Bedienstelle. Zur Veranschaulichung,
ein Bewegungssensor kann an eine CCI-Interface
angeschlossen und diese so programmiert werden, dass
er eine "Willkommen daheim" Lichtszene aktiviert.
Jeder der potentialfreien Kontakteingänge kann
individuell programmiert werden, ob er in
Normalzustand „offen" oder „geschlossen" ist.
7.20
Systems
®
Bedienstellen und 2-Tasten-
TM
E I N G A N G S I N T E R F A C E M I T
P O T E N T I A L F R E I E N K O N T A K T E N
( H W I - C C I - 8 )
Jeder Eingang mit potentialfreiem Kontakt ist mit einer
LED-Anzeige ausgestattet, die den jeweiligen Zustand
der an den Eingängen angeschlossenen Einrichtung
anzeigt. Die Interface mit potentialfreien Kontakten
ist mit einem Infrarot-Empfänger ausgerüstet, der
unabhängig von den Eingängen programmiert werden
kann. Mit diesem Empfänger können die Lutron
Infrarothandsender (GRX-IT und GRX-8IT) wie eine
"kabellose Bedienstelle" funktionieren, wenn sie mit
standard Infrarot-Relaissystemen eingesetzt werden.
Die Lutron Infrarot-Codes können von den meisten
lernfähigen Infrarotfernbedienungen gespeichert werden,
so dass auch viele der herkömmlichen Audio-/
Videofernbedienungen zur Bedienung des
Lichtsteuersystems verwendet werden können.

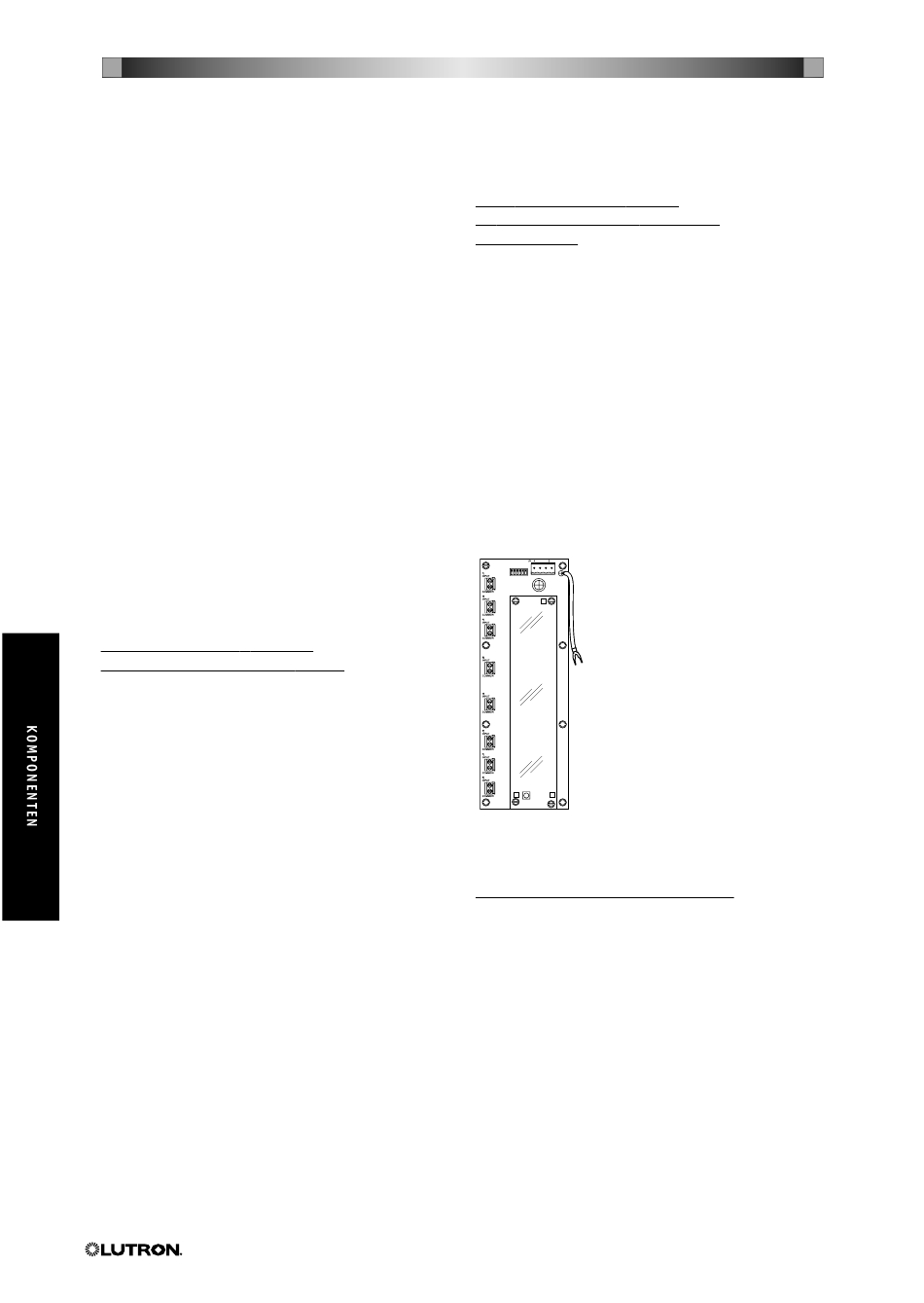

Eingangsinterface mit potentialfreien Kontakten
(HWI-CCI-8)
A N S C H L U S S A N D E N P R O Z E S S O R
Jedes Interface mit potentialfreien Kontakten benutzt
eine Bedienstellenadresse. An einen konfigurierbaren
Link des HomeWorks Prozessors können bis zu
32 Interfaces mit Kontakten angeschlossen werden.
Hierzu werden zwei Paar [ein Paar 1,0mm
ein Paar 0,5-1,0mm
(#18-22 AWG) verdrilltes
2
geschirmtes] Kabel der Klasse 2/PELV benötigt.
Interfaces mit Kontakten müssen an einem Link
installiert werden, der für Bedienstellen konfiguriert
und als Line, Baum oder in Sternstruktur verdrahtet
wurde. Die maximale Kabellänge einer Verbindung mit
dem Prozessor beträgt 305 m (1.000 Fuß), mit bis zu
10 Bedienstellen oder Interfaces. Die gesamte
Kabellänge darf 1220 m (4.000 Fuß) nicht
überschreiten.
Technische Unterstützung: hwisupport@lutron.com
®
(#18 AWG),
2
www.lutron.com
7.20
