Leistungsverstärker (Power-Booster)
Verkabelungsschemas
Phase
220-240 VAC
50/60 Hz
Nulleiter
Phase
220-240 VAC
50/60 Hz
Nulleiter
1
An einen HomeWorks Maestro Schalter können bis zu neun HomeWorks Maestro Schalter-Nebenstellen angeschlossen werden.
Die Gesamtverkabelungslänge zwischen allen Einrichtungen darf 50 m (165 Fuß) nicht überschreiten.
2
Die Schalter müssen an die Interface-Seite der Mehrfachinstallation angeschlossen werden.
6.4
1
Wechselschalter
Schalter
2 2
LUTRON
PELV
L 1
L 1 1

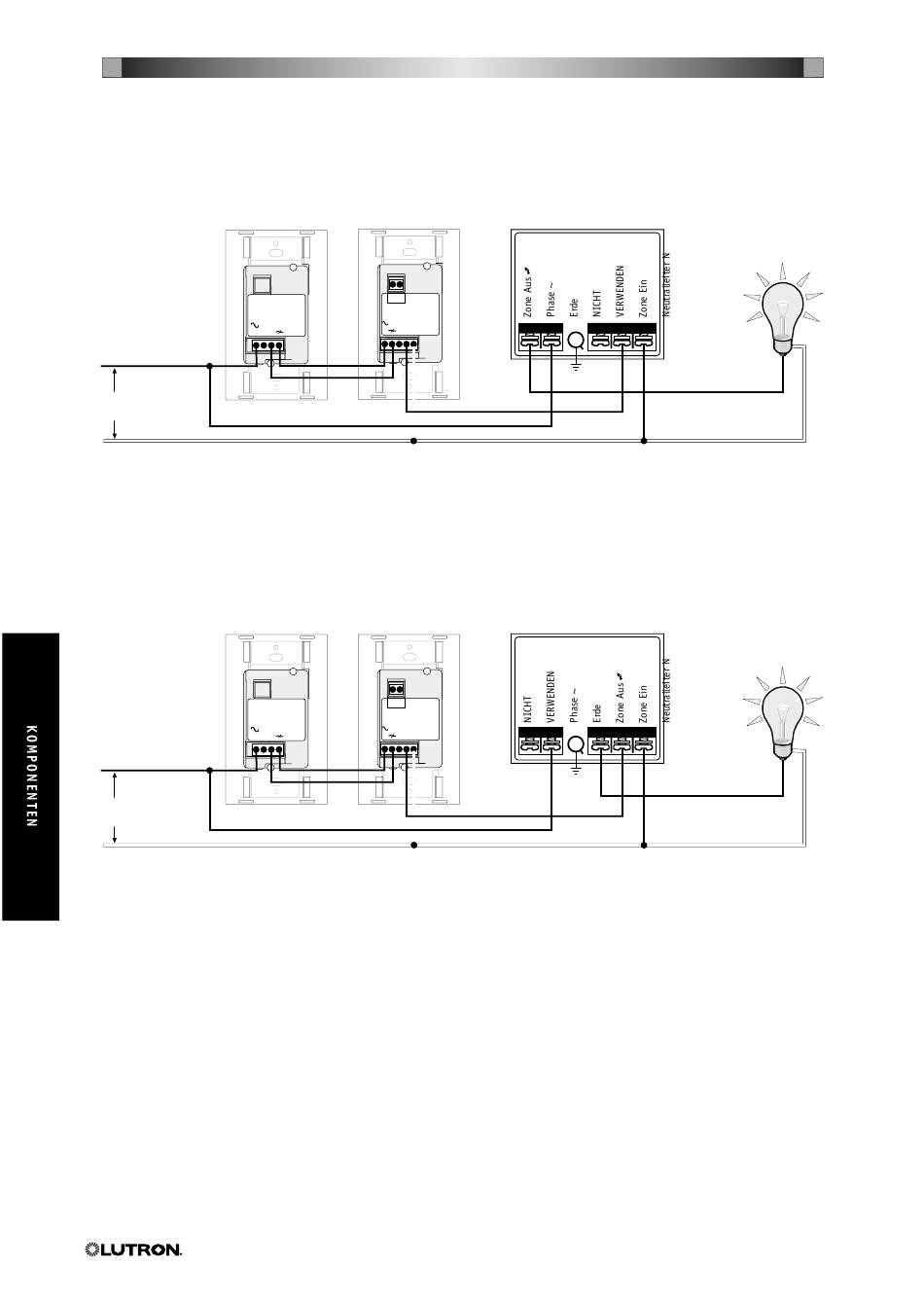

Abbildung 2 – NGRX-PB-AU und NGRX-ELVI-AU mit HomeWorks
1
Wechselschalter
Schalter
2 2
LUTRON
PELV
L 1
L 1 1
Abbildung 3 – NGRX-PB-CE und NGRX-ELVI-CE mit HomeWorks Maestro
2
NGRX-PB-AU oder NGRX-ELVI-AU
LUTRON
1N
2
NGRX-PB-CE oder NGRX-ELVI-CE
LUTRON
1N
Lichtlast
Maestro
®
®
Lichtlast
www.lutron.com
