Modul-Interface
Modul-Interfaces können bis zu acht Dimmermodule
steuern und sind in zwei verschiedenen Konfigu-
rationen erhältlich: Entweder als Bestandteil eines
HomeWorks
Prozessors oder als eigenständige
®
Komponente. Jeder HomeWorks 8-Serie Prozessor
kann bis zu 16 Modul-Interfaces steuern.
E I G E N S T Ä N D I G E S M O D U L - I N T E R F A C E
( M O D E L L - N R . H W I - M I - 2 3 0 )
Ein eigenständiges Modul-Interface steuert bis zu acht
RPMs in einem Schrankraum, der keinen Prozessor
enthält. Ein eigenständiges Modul-Interface wird in
einen HWI-PNL-8-CE, HWI-PNL-5-CE, PBK8-40-13-CE
oder PBK8-40-13-10-CE installiert.
I N T E G R I E R T E S M O D U L - I N T E R F A C E ( M I )
Einige 8-Serie Prozessormodelle (Modell HWI-PM-230
und HWI-PM-H48-230) enthalten intergrierte Modul-
Interfaces, wodurch bis zu acht RPMs im gleichen
Schrank eingebaut werden können. Die Prozessoren mit
eingebauten Modul-Interfaces müssen immer in einem
HWI-PNL-8-CE Schaltschrank installiert werden.
M A N U E L L E E I N G R I F F S M Ö G L I C H K E I T E N
Jedes Modul-Interface ist mit einem Kontakt zum
manuellen "override" ausgerüstet, mit dem eine
voreingestellte Lichtszene von manuellen Schaltern aus
aktiviert werden kann. Diese Schalter können sich an
jeder beliebigen Stelle im Haus befinden.
A N S C H L U ß A N D E N P R O Z E S S O R
Jeder HomeWorks 8-Serie Prozessor hat einen
Kommunikationslink (Link 1) für die Steuerung von
bis zu 16 MIs. Diese Verbindung muss in einer Linie
(Daisy Chain) verkabelt werden. Dazu werden zwei Paar
[ein Paar 1,0mm
(#18-22 AWG) verdrilltes geschirmtes] Kabel der Klasse
2/PELV benötigt. Das Lutron-Kabel #GRX-CBL-346S-500
kann eingesetzt werden.
5.8
2
(#18 AWG) und ein Paar 0,5-1,0mm

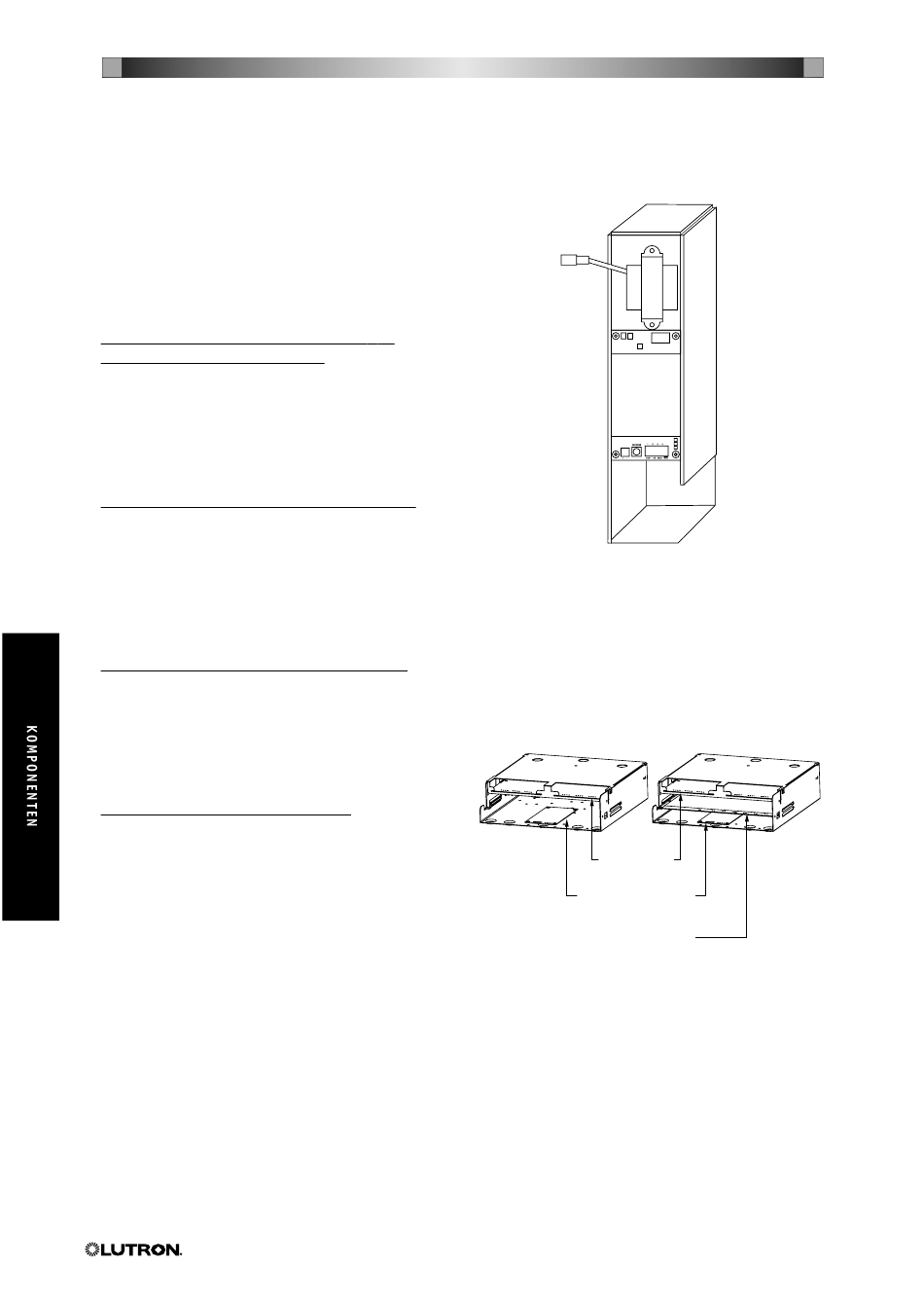

Vergrößerte Ansicht eines eigenständigen
Modul-Interfaces
(HWI-MI-230)
Prozessor Modell-Nr.
HWI-PM-230
(Ansicht von unten)
Prozessorkarte
Eingebautes Modul-
Interface (MI)
2
Eingebautes Dimmer-Interface
Prozessor Modell-Nr.
HWI-PM-H48-230
(Ansicht von unten)
www.lutron.com
