Installation des 8-Series Prozessors
Empfohlene Einführung
der Netzverkabelung
HomeWorks Prozessor
Alternative Einführung
der Netzleitungen
Bus-Leitung
Einführung
(Klasse 2/PELV)

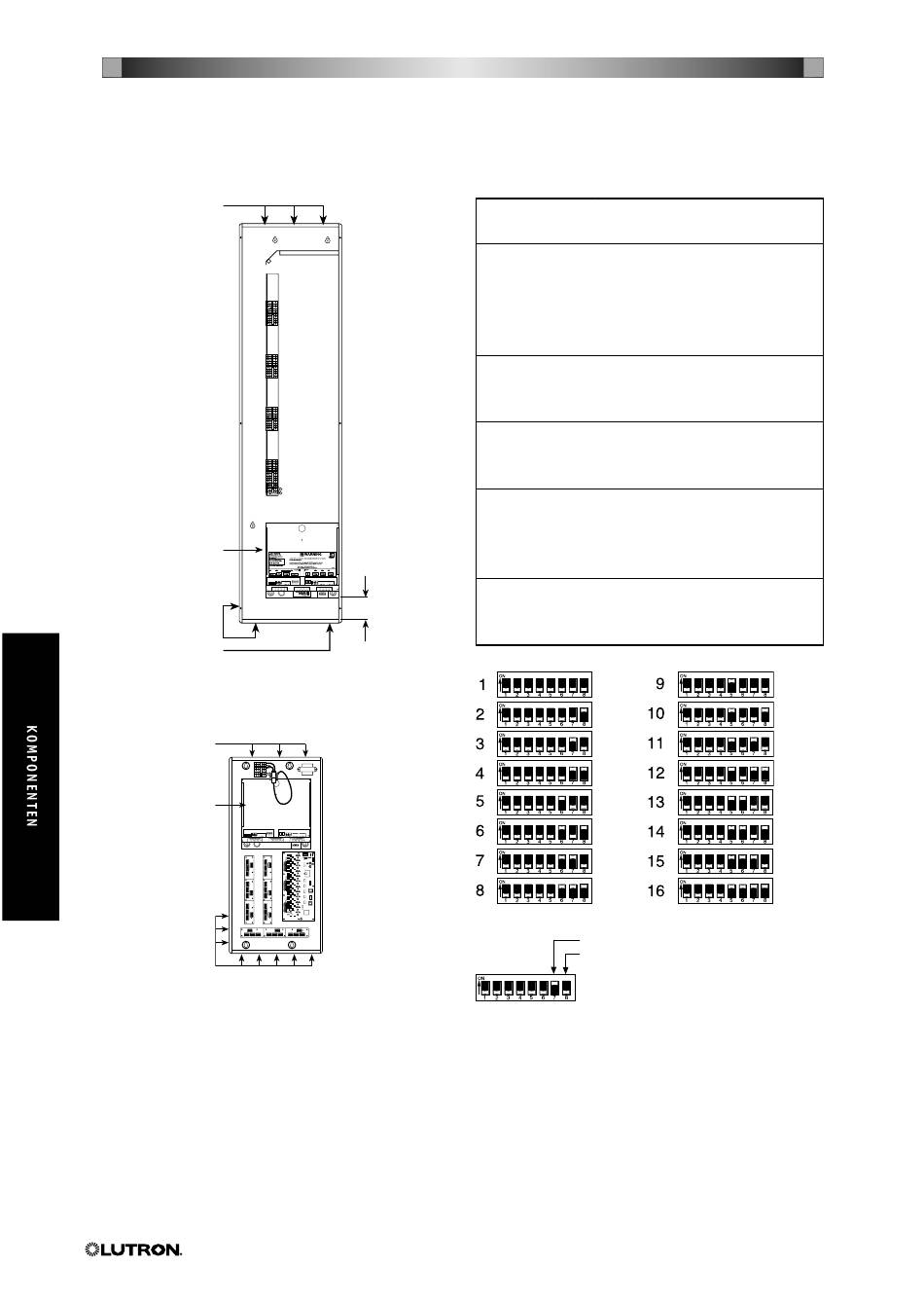

Abbildung 1 – Montageposition in einem HWI-PNL-
Empfohlene Einführung
der Netzverkabelung
HomeWorks Prozessor
Einführung der NV-
Leitung
Klasse 2 / PELV-
Verkabelung
Abbildung 3 – Montageposition in einem HWI-LV32-
8.8
8,25 cm
(3-1/4 Zoll)
8-CE
CE

DIP-Schalter Funktion

Boot-Betriebsart. Falls in der
HomeWorks Softwareanwendung
1 nicht anders angegeben, sollte
sich dieser Schalter immer in der
Position UNTEN befinden.
Dieser Schalter sollte sich immer
2
in der Position UNTEN befinden.
OBEN = 9600 Baud.
3 UNTEN = Automatische
Baudratenerkennung.
Trennung der Batterie. Dieser
4 Schalter sollte sich immer in der
Position UNTEN befinden.
Prozessoradresse.
5-8
Siehe Abbildung 2, unten.
Beispiel: Einstellung des Schalters Nr. 7 auf EIN.
Oben (Ein)
Unten (Aus)
Abbildung 2 – DIP-Schalter zur Adressierung
