Installation des Prozessors der 4er Serie

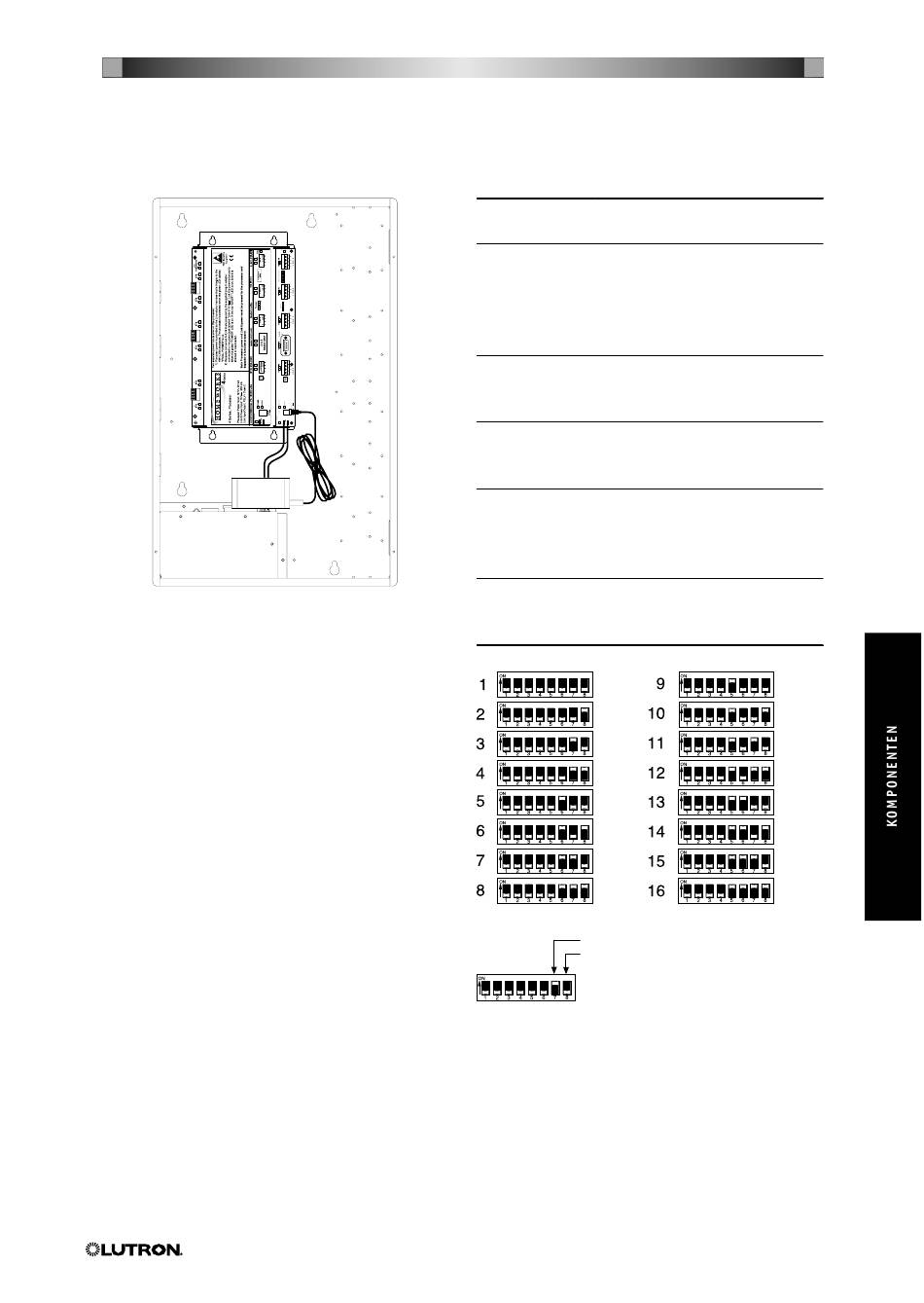

Abbildung 1 – Montage in einem HWI-LV24-CE
ADDR0
ADDR1
ADDR2
ADDR3
9600
BOOT
DIP-Schalter Funktion
Boot-Betriebsart. Falls in der
HomeWorks Softwareanwendung
1
nicht anders angegeben, sollte
sich dieser Schalter immer in der
Position UNTEN befinden.
Dieser Schalter sollte sich immer
2
in der Position UNTEN befinden.
OBEN = 9600 Baud.
3
UNTEN = Automatische
Baudratenerkennung.
Trennung der Batterie. Dieser
4
Schalter sollte sich immer in der
Position UNTEN befinden.
Prozessoradresse.
5-8
Siehe Abbildung 2, unten.
Beispiel: Einstellung des Schalters Nr. 7 auf EIN.
Oben (Ein)
Unten (Aus)
Abbildung 2 – DIP-Schalter zur Adressierung
Hinweise:
1 Falls der Prozessor über ein eingebautes
H48 Interface verfügt, wird dem H48
Interface Adresse 1 zugewiesen.
2 Falls die Bedienstellen oder Interfaces mit
potentialfreien Kontakten an Link 4 oder 5
angeschlossen werden, wird eine zusätzliche
Stromversorgung benötigt.
Technische Unterstützung: hwisupport@lutron.com
8.9
