Wanddimmermodul

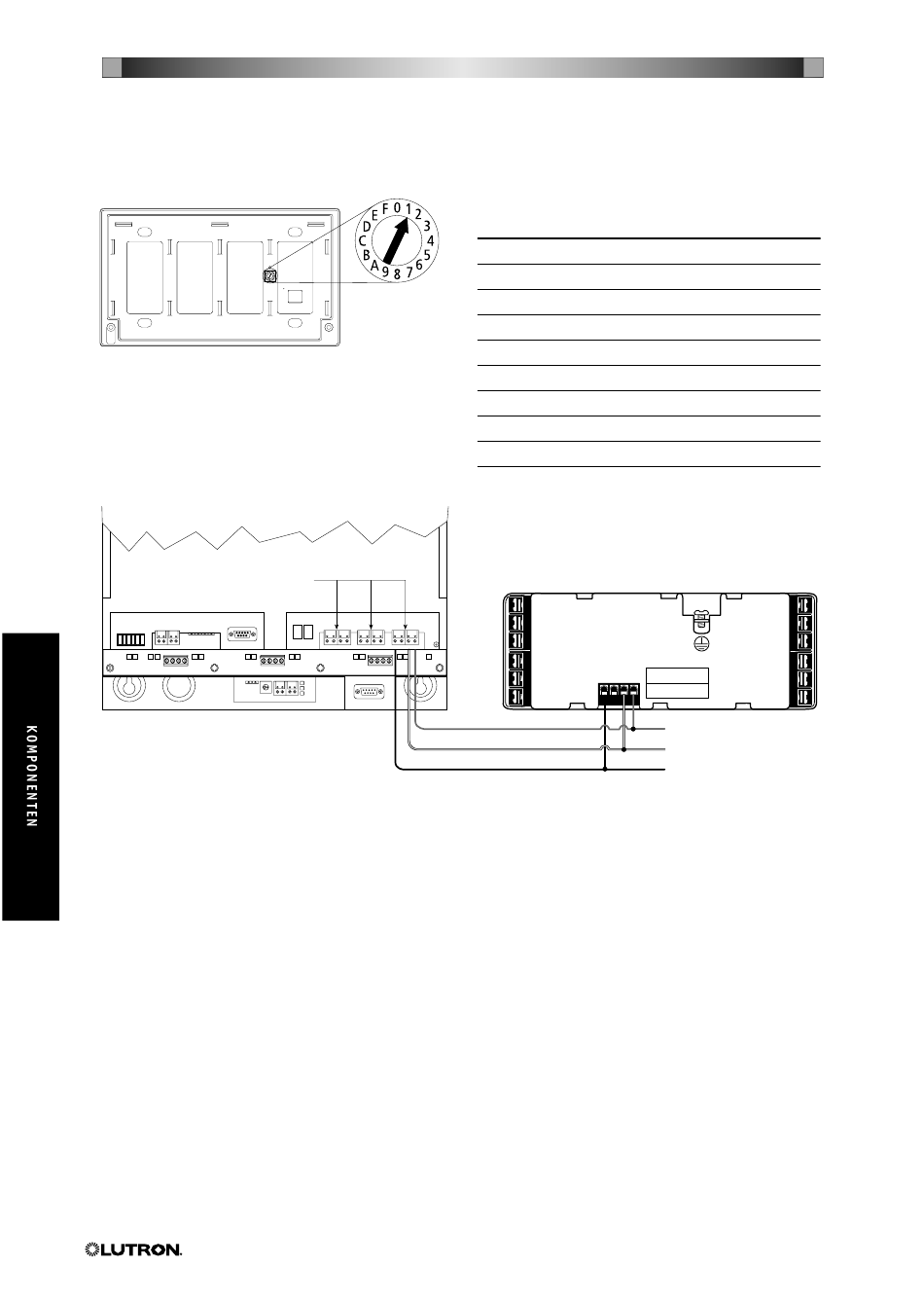

Abbildung 4 – Lage des Adressendrehschalters
(Frontplatte entfernt)
Die WPMs können an jeden der drei
konfigurierbaren Links angeschlossen
werden.
1 2 3 4
1 2 3 4
TX
RX
TX
RX
TX
RX
PROCESSOR
BUS
BUS
1 2 3 4
LINK
1
2
G1 V1 G2 V2
Pin 1 - eine 1,0mm
Pin 2 - nicht anschließen
Pin 3 und 4 – Ein Paar 0,5 – 1,0 mm
verdrillte geschirmte Doppelleitung zur Datenübertragung
4.20
1 2 3 4
1 2 3 4
1 2 3 4
TX
RX
TX
RX
TX
RX
BUS
BUS
BUS
1 2 3 4
1 2 3 4
3
4
5
G3 V3 G4 V4
G5 V5 G6 V6
1 2 3 4
Link 7
RS-232 Link
(#18 AWG) Leitung als Masse
2
(#18-22 AWG)
2
Abbildung 5 – Anschluß an den Prozessor
Position
Modulausgang / Funktion
0
Alle Ausgänge AUS
1-8
Adressen für den Normalbetrieb
9
Ausgang 1 voll EIN, alle andere aus
A
Ausgang 2 voll EIN, alle andere aus
B
Ausgang 3 voll EIN, alle andere aus
C
Ausgang 4 voll EIN, alle andere aus
D
Ausgang 5 voll EIN, alle andere aus
E
Ausgang 6 voll EIN, alle andere aus
F
Alle Ausgänge voll EIN
Tabelle 1 – Funktion des Adressen-Drehknopfes
ZONE 2
ZONE 4
ZONE 6
TX
RX
PROCESSOR
BUS
LINK
6
PHASE
SSA
ZONE 1
NUR CU LEITUNG
ZONE 3
ZONE 5
USA KLASSE 2
KLASSE 2
NEUTRAL-
IEC PELV
LEITER
1 2 3 4
Verkabelung zu anderen WPM/GRX
Steuerstellen
