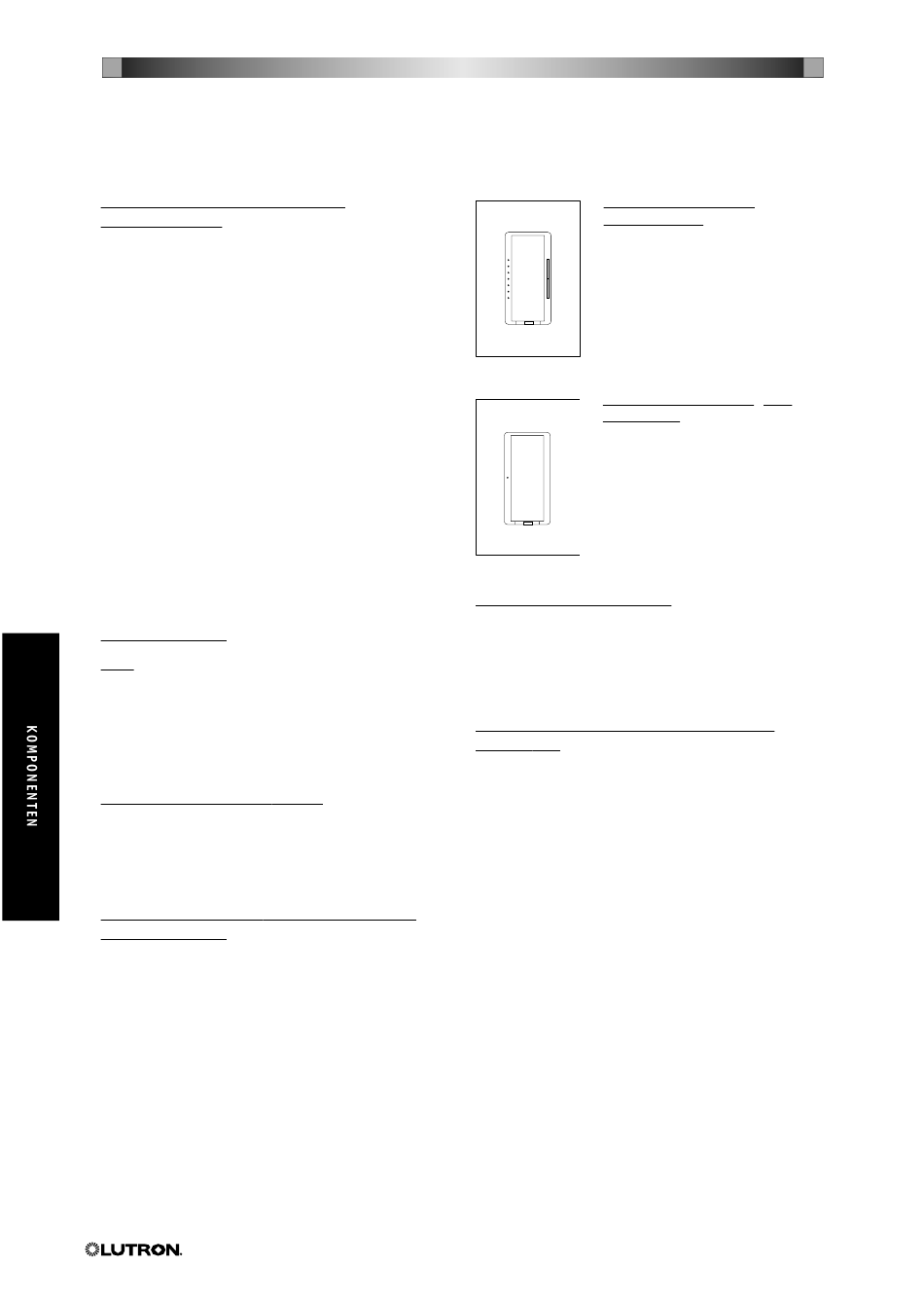

Maestro
Systemdimmer
L O K A L E L I C H T S T E U E R U N G E N /
S Y S T E M D I M M E R
Maestro lokale Lichtsteuerungen / Systemdimmer
arbeiten ähnlich einem Standarddimmer oder Schalter,
aber sie können auch zu einem Bestandsteil des
Lichtsteuersystems für das gesamte Haus werden.
Lokale Lichtsteuerungen / Systemdimmer sind an
Standorten sehr nützlich, wo einzelne Lichtkreise
gedimmt oder geschaltet werden müssen und lokale
Steuerung erwünscht ist. Maestro Dimmer verfügen
über besondere Merkmale wie weiches An- und
Abschalten, verlängerte Zeit zum Auschalten um ein
sicheres Verlassen des Raumes zu ermöglichen, und
schnelles Einblenden der 100 %-igen Lichtstärke. Die
Systemdimmer können den Bedienstellentasten ähnlich
mit Einfach- und Doppelklickfunktionen programmiert
werden, und können damit gleichzeitig ein oder
mehrere Leuchten ein- und ausschalten. HomeWorks
Maestro lokale Lichtsteuerungen / Systemdimmer
können in Schaltungen mit einfachen Schaltern, in
Wechsel- und Kreuzschaltung installiert werden.
B E D I E N S T E L L E N
D I E
Dimmer-Nebenstellen (HA-RD) und Schalter-
Nebenstellen (HA-RS) werden in Kombinationen mit
einem Maestro Dimmer eingesetzt um das Dimmen von
meheren Positionen aus zu ermöglichen. Mit einem
einfachen Maestro Dimmer oder Schalter können bis
zu neun (9) HA-RD oder HA-RS verbunden werden.
O B E R F L Ä C H E N U N D F A R B E N
Maestro lokale Lichtsteuerungen / Systemdimmer
sind mit schwarzer (BL) und weißer (WH) matten
Plastikoberfläche erhältlich. Siehe Abschnitt 11.
M E H R F A C H I N S T A L L A T I O N M I T M A E S T R O
B E D I E N S T E L L E N
Maestro Bedienstellen können zusammen in eine
Mehrfach-Unterputzdose eingebaut werden. Die
Nennlast muss für jede Bedienstelle herabgesetzt
werden, wenn sie zusammen mit anderen Bedienstellen
in eine Mehrfachinstallation eingebaut wird. Siehe auf
Seite 4.6.
4.2
lokale Lichtsteuerungen /
®
®
I N S T A L L A T I O N S H I N W E I S
Zur Erleichterung der Installation benutzen Sie
Unterputzdosen mit einer Tiefe von 89 mm
(3-1/2 Zoll). Das Lutron Modell Nr. 241218 kann
eingesetzt werden.
V E R B I N D U N G M I T D E M H 4 8 D I M M E R -
I N T E R F A C E
Alle Maestro lokale Lichtsteuerungen / Systemdimmer
müssen an ein H48 Dimmer-Interface angeschlossen
werden. Ein Dimmer-Interface ist als alleinstehende
Komponente (Modell HWI-H48) oder ein Betsandteil
der Prozessoren HWI-PM-H48-230, HWI-PO-H48-230,
und H4-H48-CE erhältlich. Jede Maestro lokale
Lichtsteuerung kommuniziert mit einem Dimmer-
Interface über ein verdrilltes geschirmtes 0,5mm
(#22 AWG) Leitungspaar.
N E N N K A P A Z I T Ä T E N
D E R D I M M E R
HWA-5E-CE und HNA-5E-CE
dimmen eines einfachen
Kreises mit Glühlampen oder
elektronischen NV-Trafos bis zu
500W/VA.
N E N N K A P A Z I T Ä T E N D E R
S C H A L T E R
HWA-2ANS-CE und HNA-2ANS-CE
können einen einfachen Kreis mit
beliebigen Lichtlasten bis zu 2 A
schalten. Es wird ein Neutralleiter
benötigt.
www.lutron.com
2
