Spezifikation
Maximale Verkippung
Manuelle Grobeinstellung
Piezo-Elemente
Hohe Resonanzfrequenzen
Hohe Stabilisierungsbandbreiten

4.1.2. PKS

Der Spiegelhalter PKS besitzt mit ± 0,5 mrad einen kleineren Kippbereich als die PSH- und P4S30-
Halter in den Abschnitten 4.1.3 und 4.1.1. Er bietet aber mehr freien Raum hinter dem Spiegel, so dass
ein Detektor dahinter gestellt werden kann, um das transmittierte Licht zu detektieren. Die freie Apertur
beträgt 13 mm. Zur Grobjustage der Null-Position kann der Halter auch manuell eingestellt werden.
Spezifikation
Maximale Verkippung
Manuelle Grobeinstellung
Piezo-Elemente
Resonanzfrequenz

4.1.3. PSH

Der Spiegelhalter PSH hat einen weiten Kippbereich von ± 1 mrad. Er kann ebenfalls auch manuell
eingestellt werden.
Spezifikation
Maximale Verkippung
Manuelle Grobeinstellung
Piezo-Elemente
Resonanzfrequenz
Handbuch Compact Strahlstabilisierung
P4S30
4 mrad (± 2mrad) mechanisch, 8 mrad optisch
± 4,5°
4 integrierte Piezo-Elemente
> 1.200 Hz (mit 1'' Spiegel)
~ 300 Hz (mit 2'' Spiegel)
> 400 Hz (mit 1'' Spiegel)
> 100 Hz (mit 2'' Spiegel)
PKS
1 mrad (± 0,5 mrad) mechanisch, 2 mrad optisch
± 2°
2 integrierte Piezo-Elemente
~ 700 Hz (gemessen mit 1'' Spiegel, Spiegeldicke: 1/8'')

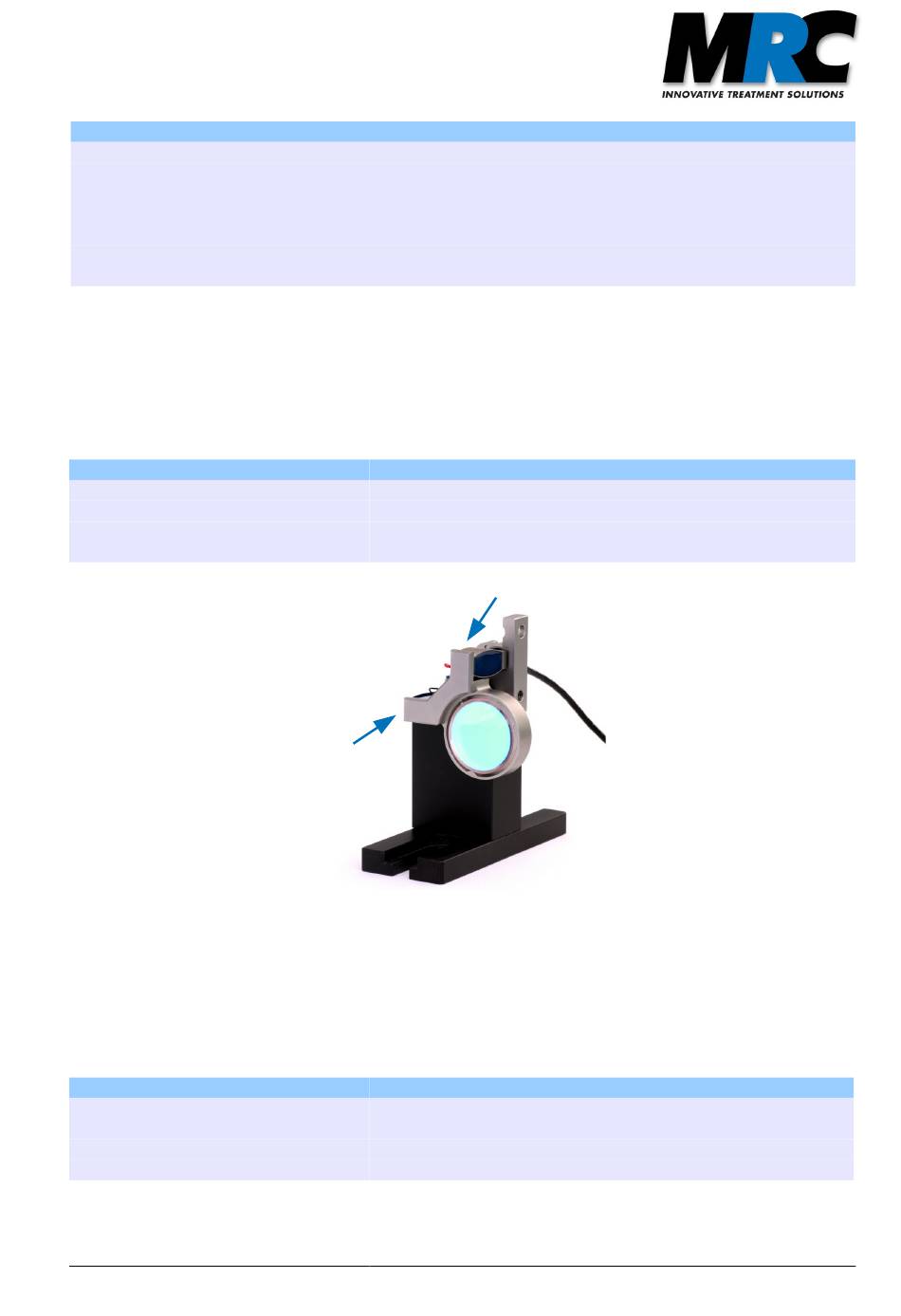

Abbildung 11: Kippspiegelhalter PKS mit einem 1'' Spiegel.
Die blauen Pfeile zeigen auf die x- und y-Markierungen.
PSH
2 mrad (± 1 mrad) mechanisch, 4 mrad optisch
± 5°
2 integrierte Piezo-Elemente
~ 840 Hz (gemessen mit 1'' Spiegel, Spiegeldicke: 1/8'')
