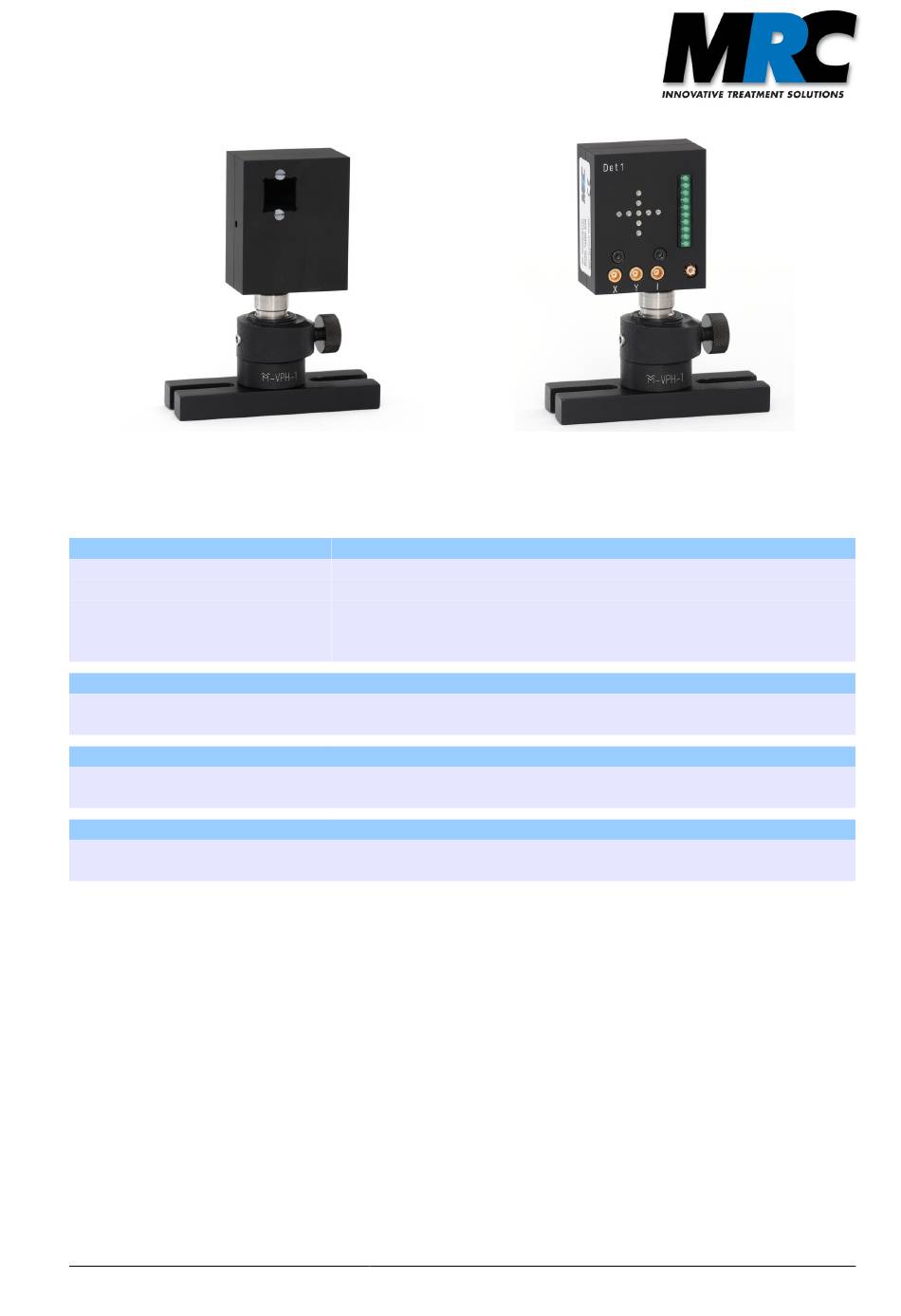

Abbildung 14: Standard-Detektor (4-Quadranten-
Diode mit einer Detektionsfläche von 10 x 10 mm²)
Spezifikation
Detektortyp
Wellenlängenbereich
Bandbreite
Empfindlichkeitsbereich
Detektionsfläche
Abmessungen
Gehäuse (B x H x T)
Optische Filter
Weitere Funktionen
Intensitätsanzeige
Positionsdisplay
Anschlüsse
x-, y-, Intensitäts-Ausgänge
Stromversorgung
4.2.2. Wide-Intensity-Detektor - 4-Quadranten-Diode mit großem Intensitätsbereich
In einigen Anwendungen wird die Laserintensität über große Bereiche variiert oder moduliert. Das
Verhalten des Wide-Intensity-Detektors ist völlig unabhängig von der auftreffenden Intensität. Die
Signalverstärkung passt sich automatisch den sich verändernden Leistungen an. Diese können um mehr
als einen Faktor 1.000 variieren, ohne dass die optischen Filter getauscht werden müssen. Es sind keine
externen Signale oder Benutzereingriffe erforderlich. Über den gesamten Intensitätsbereich wird das
Signal-Rausch-Verhältnis nicht relevant verändert und somit die optimale Auflösung erzielt.
Die Funktion der Intensitäts-Anzeige ist unverändert. D.h. sie kann die Auswahl der Filter weiterhin
unterstützen. Das in Abschnitt 5.5 beschriebene Potentiometer entfällt dagegen.
Vorteile:
Dynamikbereich / Intensitätsbereich: 3 Dekaden
•
weniger Rauschen im Vergleich zu Standard 4-QDs
•
Handbuch Compact Strahlstabilisierung
Abbildung 15: Rückseite des Standard-Detektors
Si 4-Quadranten-Diode
320 – 1.100 nm
bis zu 100 kHz
~ 10 µW - 165 µW @ 520 nm, cw
10 x 10 mm²
40 x 49 x 23,9 mm
3
11,9 x 11,9 mm
2
LED-Zeile mit 10 Elementen auf der Rückseite
LED-Kreuz auf der Rückseite
MCX
12 V / MCX
Version 13 – 15.02.2021
(einstellbar über Intensitäts-Potentiometer)
Seite 11 von 36
