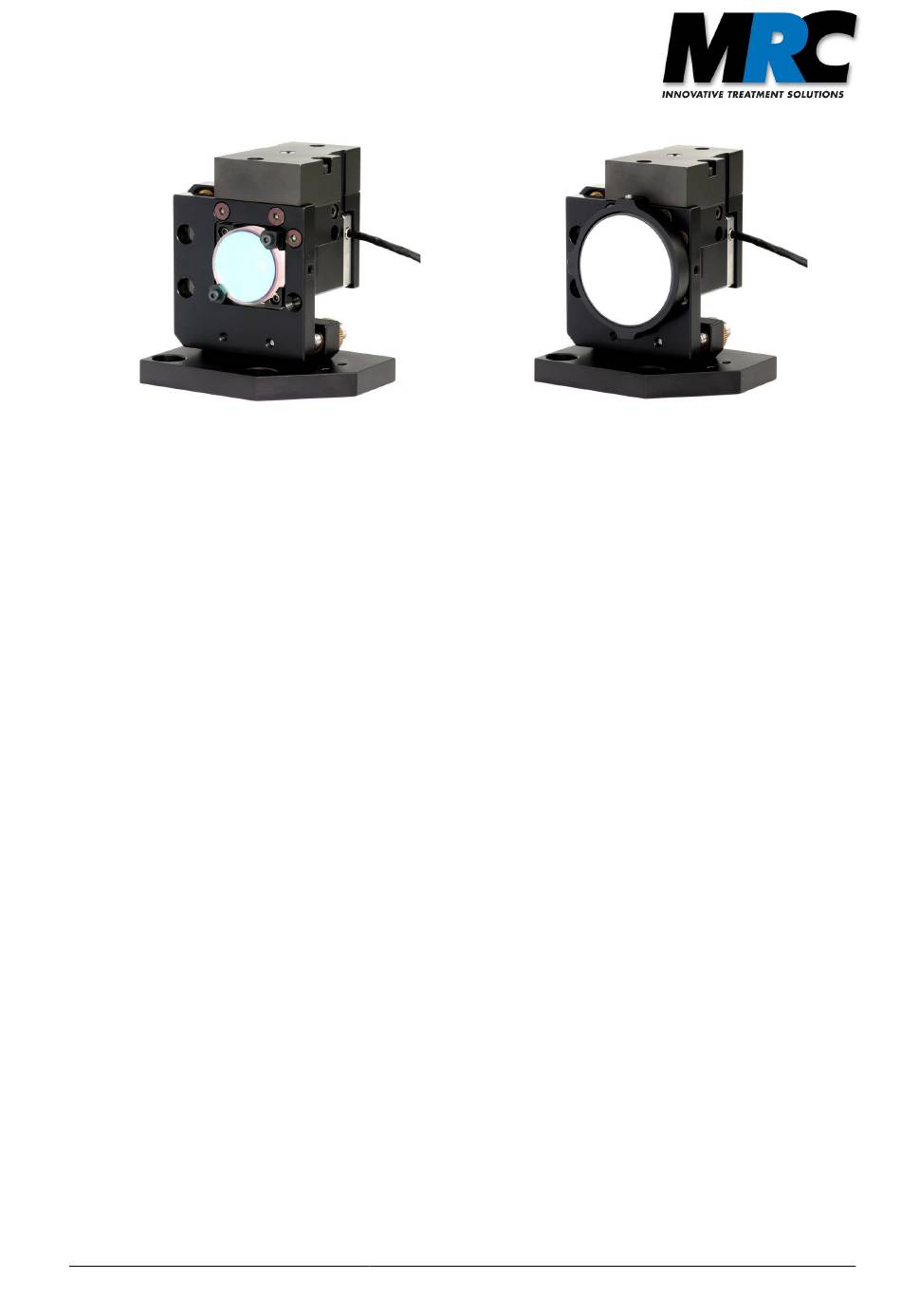

Abbildung 12: Kippspiegelhalter PSH
mit 1''-Spiegel
Anmerkungen:
Die bewegte Kopfplatte der Piezostellelemente ist empfindlich gegen mechanische Kräfte. Bitte
•
vermeiden Sie daher die Einwirkung starker Kräfte oder Drehmomente auf diese Platte. Die
Piezo-Stacks befinden sich unmittelbar hinter der Platte.
Sollten Sie einmal den 1,5''-Adapter entfernen wollen, seien Sie besonders vorsichtig. Wir
•
können hierzu eine Anleitung zusenden oder auch ein Werkzeug zur Verfügung stellen.
4.1.4. Kippspiegelhalter und Adapter für andere Spiegelgrößen
Unsere standardmäßigen Kippspiegelhalter sind für 1''-Optiken ausgelegt. Der PKS-Spiegelhalter ist
auch für 0,5''-Optiken verfügbar.
Unsere Strahlstabilisierung kann auch Spiegel mit größeren Durchmessern ansteuern. Für solche Spiegel
wird das System mit Piezo-gesteuerten Spiegelhaltern und entsprechenden Adaptern ausgestattet, deren
Konstruktion in Bezug auf Regelgeschwindigkeit und Kippbereich optimiert ist. Für 1,5''-Spiegel können
die P4S30- und PSH-Kippspiegelhalter eingesetzt werden. Bei P4S30 erlaubt die Bauweise mit 4
gegeneinander verspannten Piezo-Elementen eine höhere Dynamik. Damit ist dieser Halter auch für 2''-
und 3''-Spiegel geeignet.
Anmerkung: Bei größeren Spiegeln kann die Bandbreite unter den mit Standardkomponenten erreichten
Werten liegen.

4.2. Detektoren

4.2.1. Standard 4-Quadranten-Detektor

Abbildung 14 zeigt die Vorderseite mit der Detektionsfläche der Standard 4-Quadranten-Diode.
Abbildung 15 zeigt die Rückseite mit den LED-Anzeigen und den Anschlüssen.
Handbuch Compact Strahlstabilisierung
Abbildung 13: Kippspiegelhalter PSH
mit Adapter für 1.5''-Spiegel
