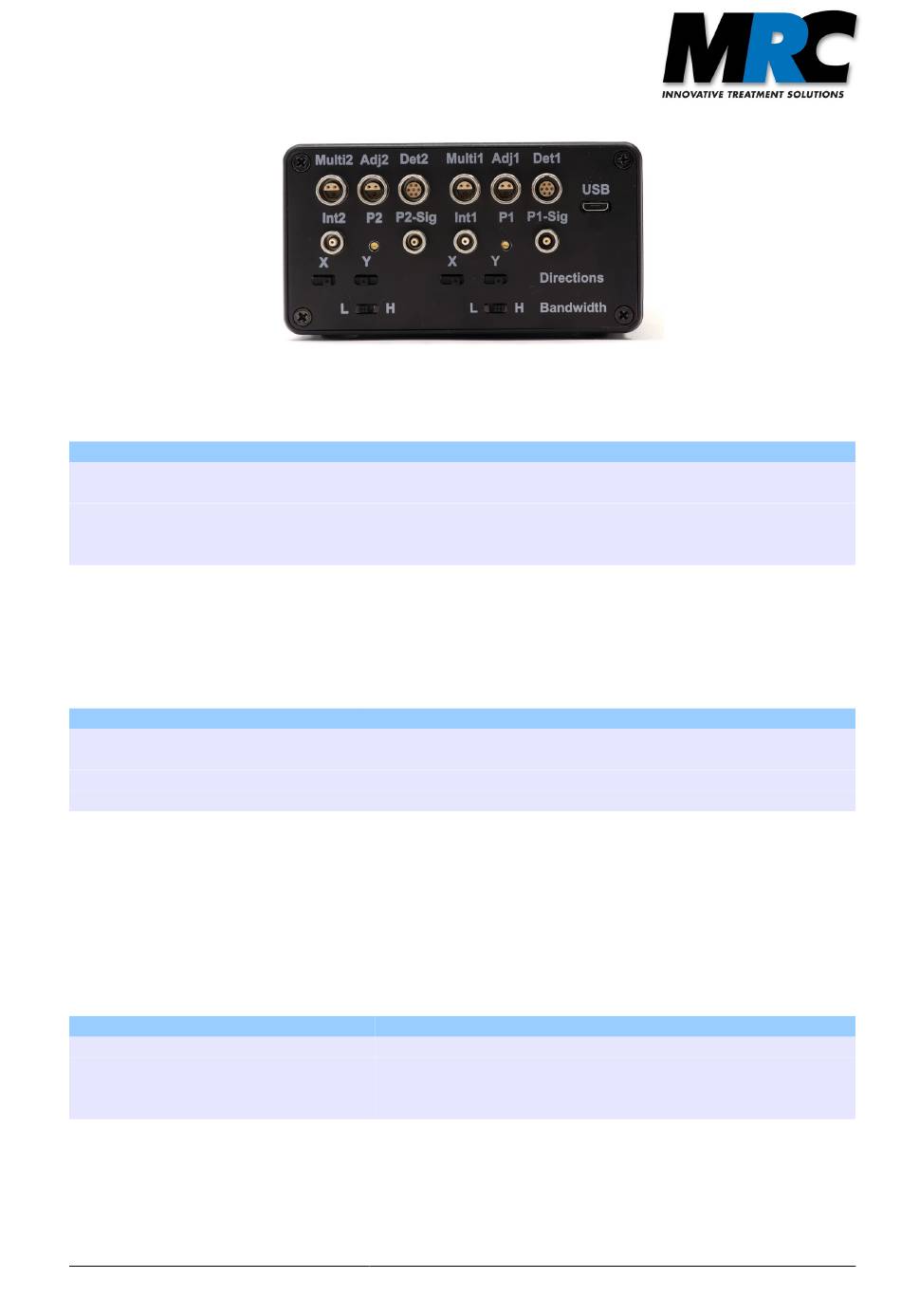

Abbildung 36: Rechte Seitenplatte mit zusätzlichen „Adjust-in"-Eingängen
Spezifikation
Beschreibung
Signal
Steckertyp, analog
Kabel, analog
10.3. Intensitätsausgänge am Controller
Das Intensitätssignal kann an zusätzlichen Ausgängen am Controller ausgeben werden. Diese Ausgänge
werden mit „Int" gekennzeichneten und befinden sich an der Seitenplatte des Controllers.
Spezifikation
Beschreibung
Signal
Steckertyp
Kabel (optional)
10.4. Range-Ausgänge zur Beobachtung der Piezo-Spannungen
In einigen Anwendungen kann es von Nutzen sein, die an den Piezos tatsächlich anliegenden
Spannungen zu kennen, um z.B. zu erkennen, ob diese nahe an ihrem maximalen Stellbereich betrieben
werden. Wenn die Piezoaktuatoren außerdem mit zusätzlichen motorisierten Spiegelhaltern kombiniert
werden, um den Stellbereich insgesamt zu vergrößern, können die Piezo-Spannungen verwendet werden,
um die Motorbewegung zu triggern.
Spezifikation
Beschreibung
Signal
Steckertyp
Kabel
Handbuch Compact Strahlstabilisierung
zur Verstellung der x und y Sollposition auf zwei PSDs
2 analoge Eingänge LEMO, einer je Aktuator (x, y)
oder serielle Schnittstelle
- 5 V ... + 5 V
LEMO 0S
LEMO 3-polig → 2x BNC für jede Regelstufe, Länge 2 m
2 Ausgänge: Ausgabe der Laserintensität für Detektor 1 und 2
Analog 0 - 8V
LEMO 00
LEMO 00 → BNC für jede Regelstufe, Länge: 2m, 2 Stück
2 Ausgänge, einer je Aktuator (x, y)
Analog 0 - 10V
LEMO 0S
LEMO 3-polig → 2x BNC für jede Regelstufe, Länge 2 m
