Zur genaueren Berechnung oder bei größerem Abstand des Strahls vom Zentrum kann die folgende
Formel verwendet werden. Hierbei ist erfinv() die inverse Fehlerfunktion:
Für eine genauere Ermittlung und insbesondere bei anderen Strahlprofilen kann das Verhältnis über eine
Kalibrierung mit Hilfe eines Mikrometer-Positioniertischs ermittelt werden.
PSD-Detektor
Bei den PSD-Detektoren ist das Verhältnis von Spannung zu Position nahezu linear. Hier kann man
näherungsweise von folgendem Verhältnis ausgehen (analog für y):

4. Optische Komponenten

4.1. Kippspiegelhalter

4.1.1. P4S30

Der P4S30-Kippspiegelhalter verfügt über einen komfortablen Stellbereich von ± 2 mrad mechanisch
bzw. ± 4 mrad optisch. Darüber hinaus ist er insbesondere für größere Spiegel (> 1'') zu empfehlen. Im
Vergleich zu den PKS- und PSH-Haltern mit jeweils 2 integrierten Piezo-Elementen verfügt der P4S30
über 4 integrierte Piezo-Elemente. Das führt zu einer deutlich höheren Steifigkeit und damit höheren
Resonanzfrequenzen. Folglich kann der P4S30 mit höheren Stabilisierungsbandbreiten betrieben werden.
Allerdings gibt es keine freie Apertur, so dass kein Detektor hinter dem Halter platziert werden kann.

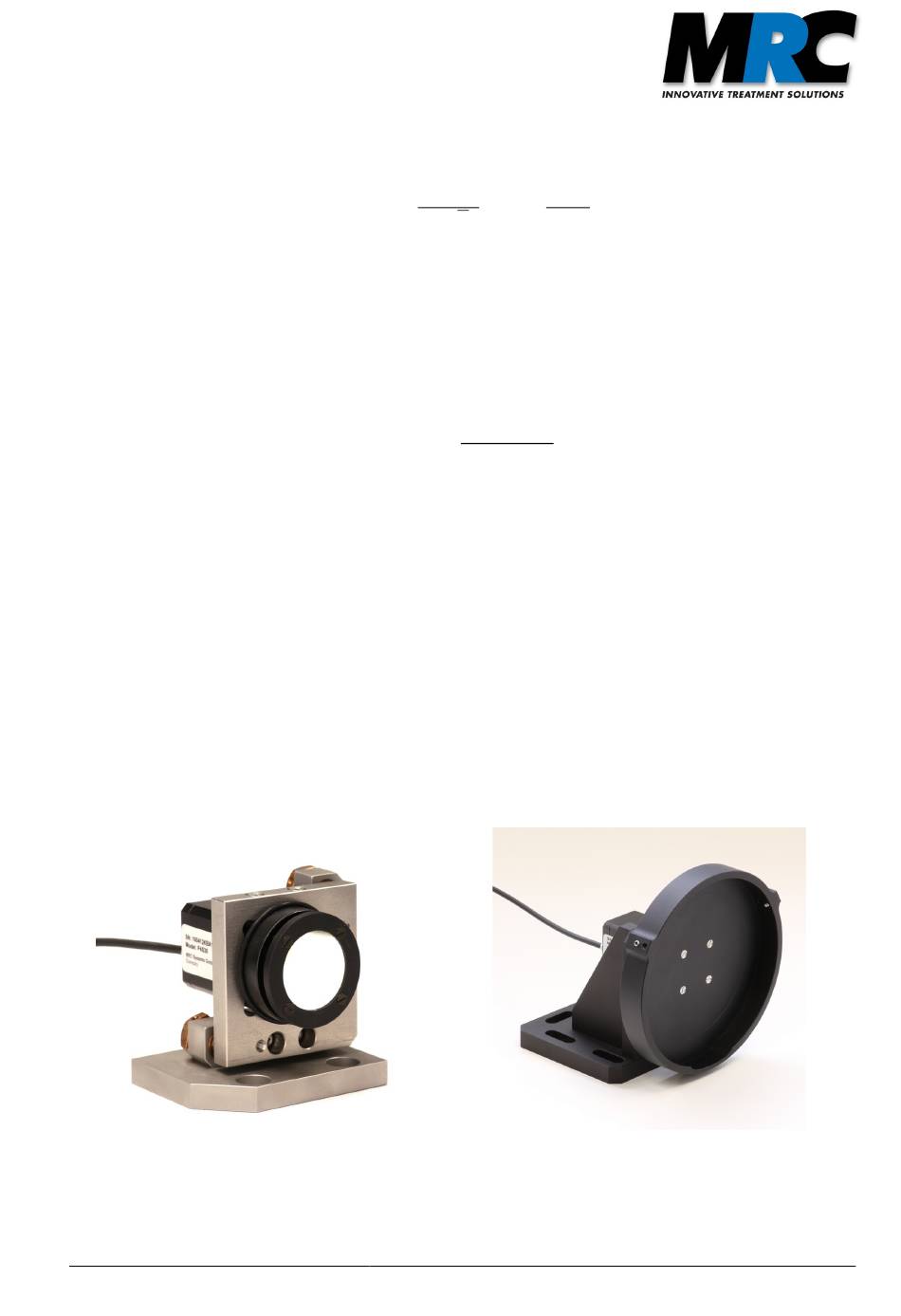

Abbildung 9: P4S30 mit 1'' Spiegel an
einstellbarem Halter
Handbuch Compact Strahlstabilisierung
D [ µm]
x [µm] = ⋅erfinv (
√
2⋅ 2
x [mV ]
x [µm] =
(1,2 ±0,03)
Version 13 – 15.02.2021
x [V ]
)
I [V ]
Abbildung 10: P4S30 mit 4'' Spiegeladapter
an steifem Halter
