MRC Compact Benutzerhandbuch Seite 28

Im Regelbetrieb mit der Automatik sind die Zeitpunkte für das Festhalten der Position und das erneute
Starten der Regelaktivität aus technischen Gründen leicht verzögert zum An- und Ausschalten der
Laserintensität. Dies kann zu leichten Abweichungen der gespeicherten Positionen zu den idealen
Kippspiegelpositionen führen.
Steuerung durch externen Trigger
Für den Fall, dass ein Triggersignal für die An- und Auszeiten des Lasers zur Verfügung steht, ist es zu
empfehlen, den Betriebsmodus mit externem Trigger zu verwenden. Durch die bessere zeitliche
Zuordnung zur Laserintensität werden in der Regel die besseren Ergebnisse erreicht.

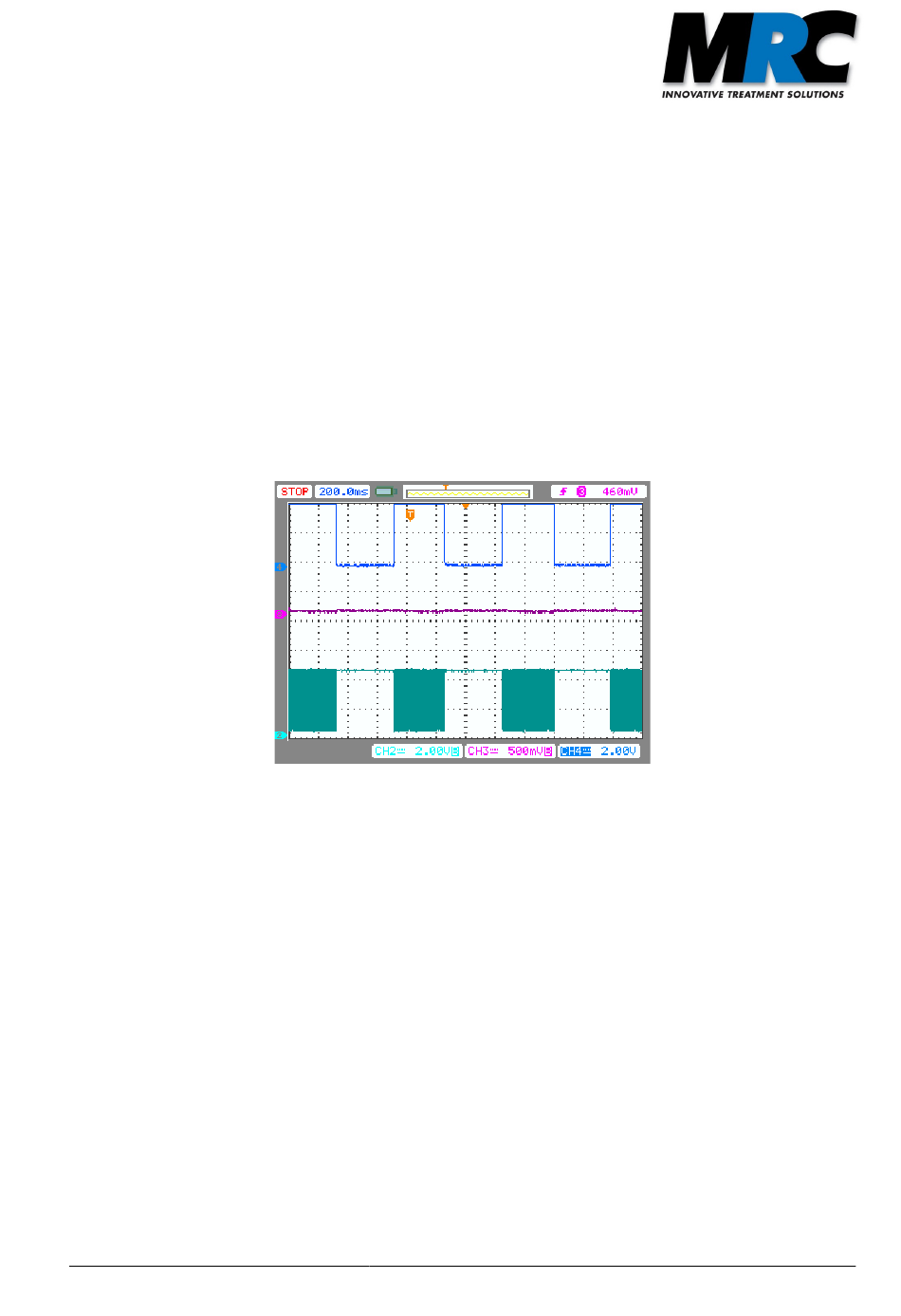

In Abbildung 33 ist das Beispiel nun mit externem Triggersignal gezeigt. Zu den oben beschriebenen
Kurven ist zusätzlich die blaue Kurve des Triggersignals zu erkennen. Wie in diesem Beispiel gezeigt,
ist es bei der Verwendung von Pulszügen vorteilhaft, nicht auf jeden einzelnen Puls, sondern auf den
Beginn und das Ende des Pulszuges zu Triggern. Dies gilt für Puls-Repetitionsraten ab ca. 300 Hz.
Abbildung 33: Pulszüge geregelt mit Trigger
Betrieb mit einzelnen Pulsen und externem Trigger
Die Benutzung eines externen Triggersignals ermöglicht auch den Regelbetrieb für einzelne oder
unregelmäßig anstehende Laserpulse oder gepulste Laser mit sehr niedrigen Repetitionsraten.
Das Verhalten für diese Fälle zeigt das Beispiel in Abbildung 34. Dort ist das Positionssignal eines mit
10 Hz gepulsten Lasers durch die violette Kurve dargestellt. Die grüne Kurve ist das Triggersignal für
die einzelnen Laserpulse. Der Strahl befindet sich zunächst in einer beliebigen Position. Beim vierten
Laserpuls von links aus gesehen wird die Strahlregelung aktiviert. Im anschließenden Verlauf ist in der
Abbildung gut zu erkennen, dass sich der Strahl mit jedem Puls weiter an die Sollposition annähert, bis
er schließlich als stabiler Puls in der Sollposition verbleibt.
In diesem Beispiel werden 4 Pulse zum Ausregeln der Strahlposition benötigt. Je nach den
Aufbauparametern des optischen Systems, der Pulslänge und der Dauer des externen Triggersignals wird
sich die benötigte Anzahl der Pulse für die Ausregelung der Position unterscheiden.
Handbuch Compact Strahlstabilisierung Version 13 – 15.02.2021 Seite 28 von 36
