Dauer des Triggersignals:
–
Zeitpunkt des Trigger-Starts relativ zu „Laser-An": -10 µs ≥
–
Zeitpunkt des Trigger-Endes nach „Laser-Aus":
–
Die elektronischen Vorgaben für die Triggersignale sind:
TTL-Pegel
–
Pegel „high" bei vorhandener Laserintensität und Pegel „low" bei fehlender Intensität
–
Inbetriebnahme
Bei Deaktivierung der Regelung (d.h. bei ausgeschaltetem Start/Stop-Knopf) erfolgt ein Reset für die ge-
speicherte Position der Kippspiegel. In diesem Zustand befinden sich die Kippspiegel in ihrer Stellmitte.
Damit ist sichergestellt, dass das System wie in diesem Handbuch beschrieben justiert werden kann.
Anmerkung: Es ist zu beachten, dass bei Deaktivierung der Regelung die zuletzt gespeicherte
Strahlposition verloren geht. Bei erneuter Aktivierung der Regelung startet das System von der Stellmitte
der Kippspiegel. Bei großen Abständen zwischen Stellspiegel und Detektor besteht dann die Gefahr, dass
der Detektor ohne Nachjustierung nicht getroffen wird.

7.4. Funktionsweise und Verhalten

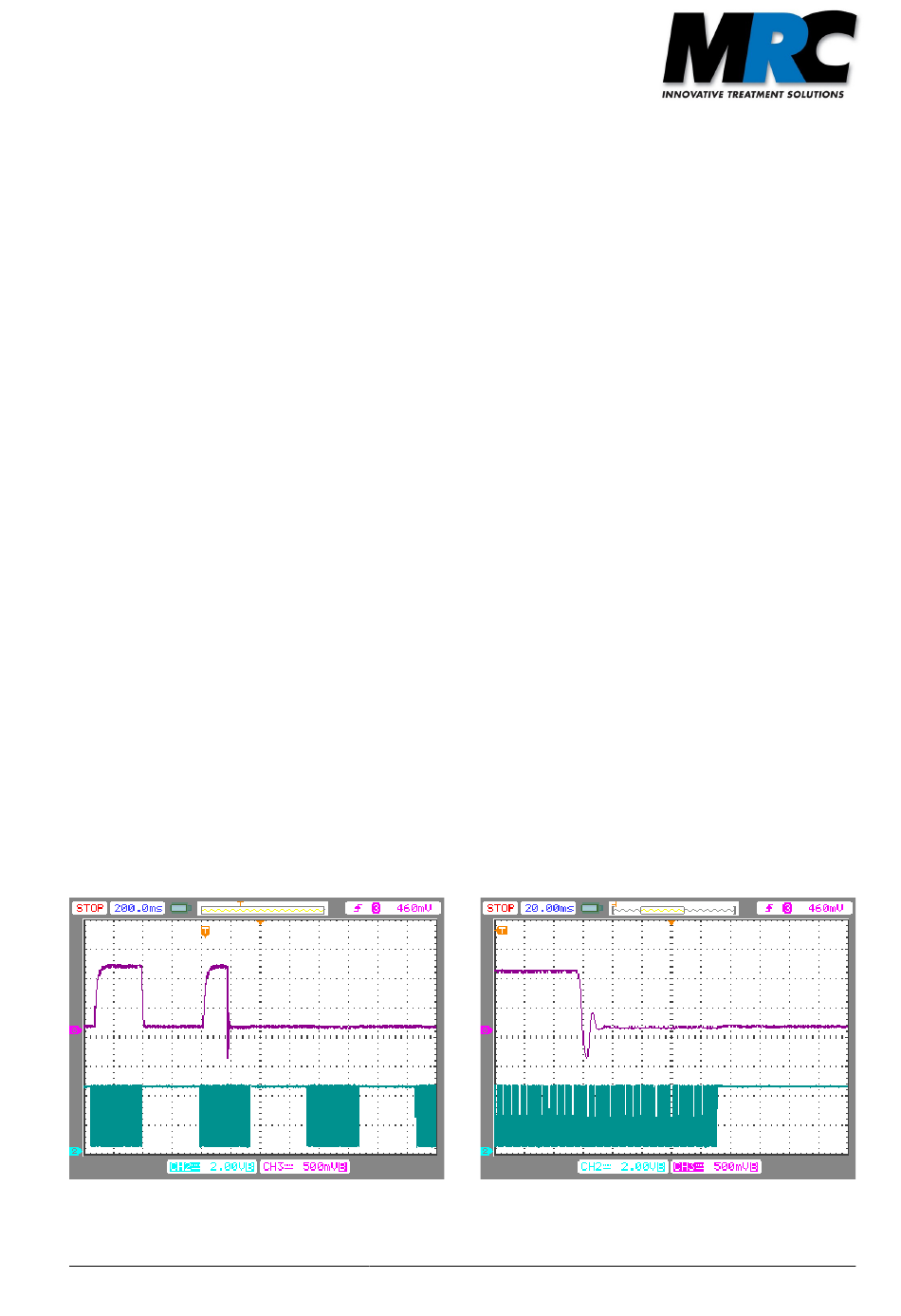

Die Wirkungsweise der S&H-Zusatzschaltung soll im Folgenden anhand eines Beispiels in Abbildung 29
erläutert werden. In diesem Beispiel wurde eine Folge von Pulszügen mit einer Repetitionsrate von 1
kHz und einer Dauer von ca. 300 ms eingesetzt. Die Pulszüge sind in grüner Farbe dargestellt. Die
violette Kurve zeigt das Positionssignal des Lasers auf dem Detektor.
Beim ersten Pulszug ist die Strahlstabilisierung noch ausgeschaltet, so dass man erkennt, dass der Puls
den Detektor zunächst nicht in der Mitte trifft. Während des zweiten Pulszuges wird die
Strahlstabilisierung eingeschaltet. Man erkennt zunächst einen Ausschlag der Position (in Abbildung 30
vergrößert dargestellt) und ab dann ein stabiles Positionssignal, das auch beim dritten und vierten
Pulszug nicht mehr ausschlägt. Ohne die S&H-Erweiterung würde der Ausschlag des Kippspiegels auch
bei den auf den zweiten Pulszug folgenden Pulszügen immer wieder auftreten.
Abbildung 29: Aktivierung der Regelung
Handbuch Compact Strahlstabilisierung
t
≥ 10 µs
min
τ
Abbildung 30: Vergrößerte Ansicht von Abbildung 29
Version 13 – 15.02.2021
τ
≤ 50 µs
1
≤ 1 ms
2
