Anmerkung: Im Betrieb mit kurzen Triggerzeiten ist der Zeitraum für die Regelaktivität sehr klein. Da
die Signal-LED Active direkt mit diesem Zeitraum gekoppelt ist, kann es sein, dass das Leuchten dieser
LED nicht wahrgenommen werden kann.
8. Option: Serielle Schnittstelle (USB, RS-232 oder Ethernet)
Das System kann mit einer seriellen Schnittstelle ausgestattet werden, für die wir ein Protokoll definiert
haben, das u.a. folgende Aktionen erlaubt:
das Auslesen der Positionen, Intensitäten und Piezo-Spannungen
•
das Auslesen des Status
•
das Ein-/Ausschalten der Regelung über die Software-Schnittstelle
•
die Set & Hold-Funktion der aktuellen Positionen. Hierbei wird eine aktuell auf den Detektoren
•
gemessene Position abgespeichert und für die weitere Stabilisierung als Zielposition verwendet.
Diese Funktion wird insbesondere im Zusammenspiel mit den PSDs als Detektoren eingesetzt.
das Setzen und Auslesen von Parametern wie dem P-Faktor, den Offsets für Adjust-in-
•
Zielpositionen auf PSDs, der Spannung für Drive Actuator, etc.
Parametrisierung der Datenströme
•
Dabei stehen nur Funktionen zur Verfügung, die auch in der Hardware realisiert sind, für die also
beispielsweise die zusätzlichen Schaltkreise in die Controllerbox integriert sind.
Die Option beinhaltet eine Software zur Visualisierung und Kommunikation. Abbildung 35 zeigt das
Hauptfenster dieser Software. Weiterführende Informationen finden Sie im separaten Software-
Handbuch. Zur Einbindung in eigene Programme stellen wir Ihnen gerne das Schnittstellen-
Kommunikationsprotokoll zur Verfügung. Bei Interesse fordern Sie bitte das Protokoll an.
Handbuch Compact Strahlstabilisierung

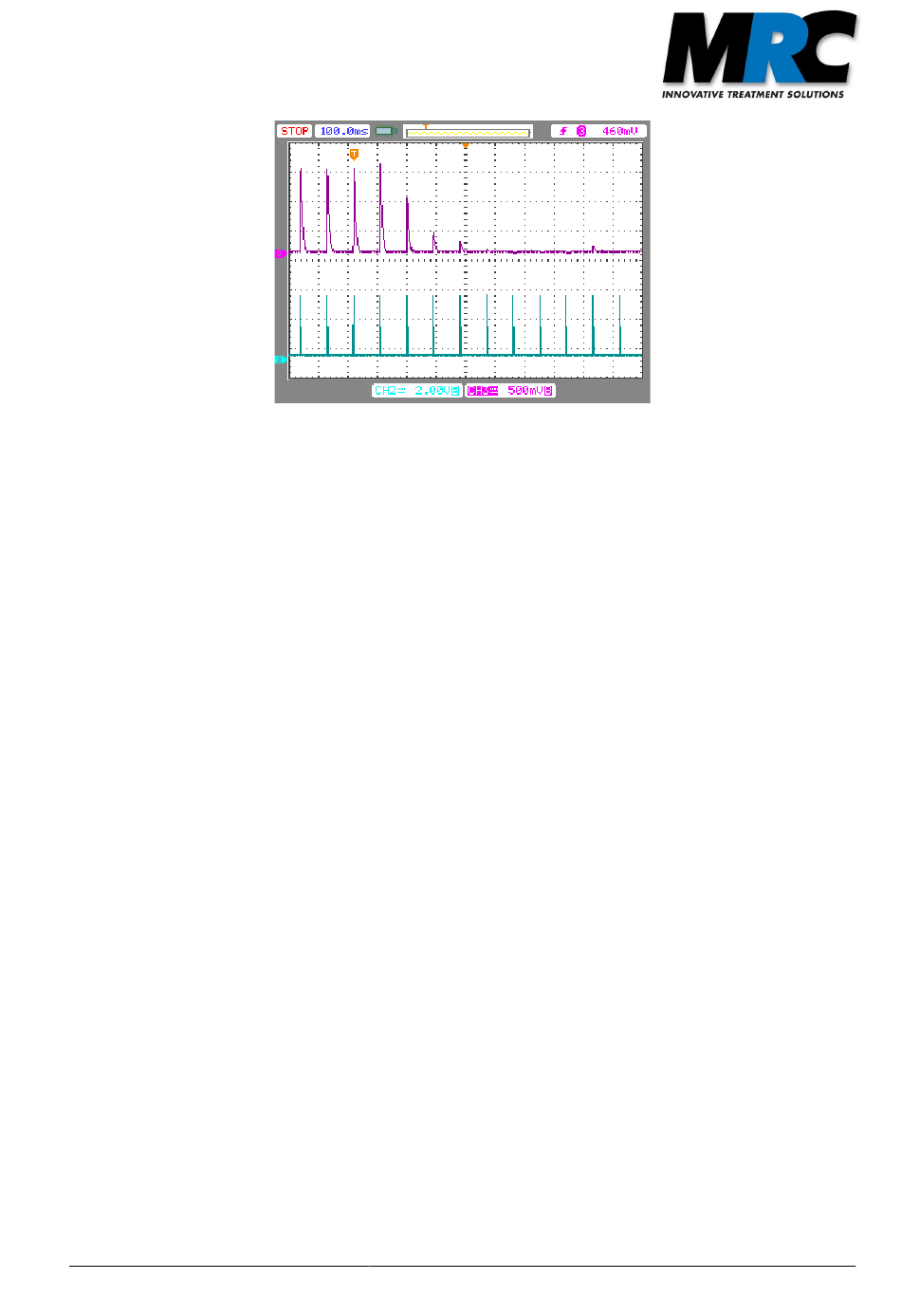

Abbildung 34: Einzelne Laserpulse (10 Hz)
