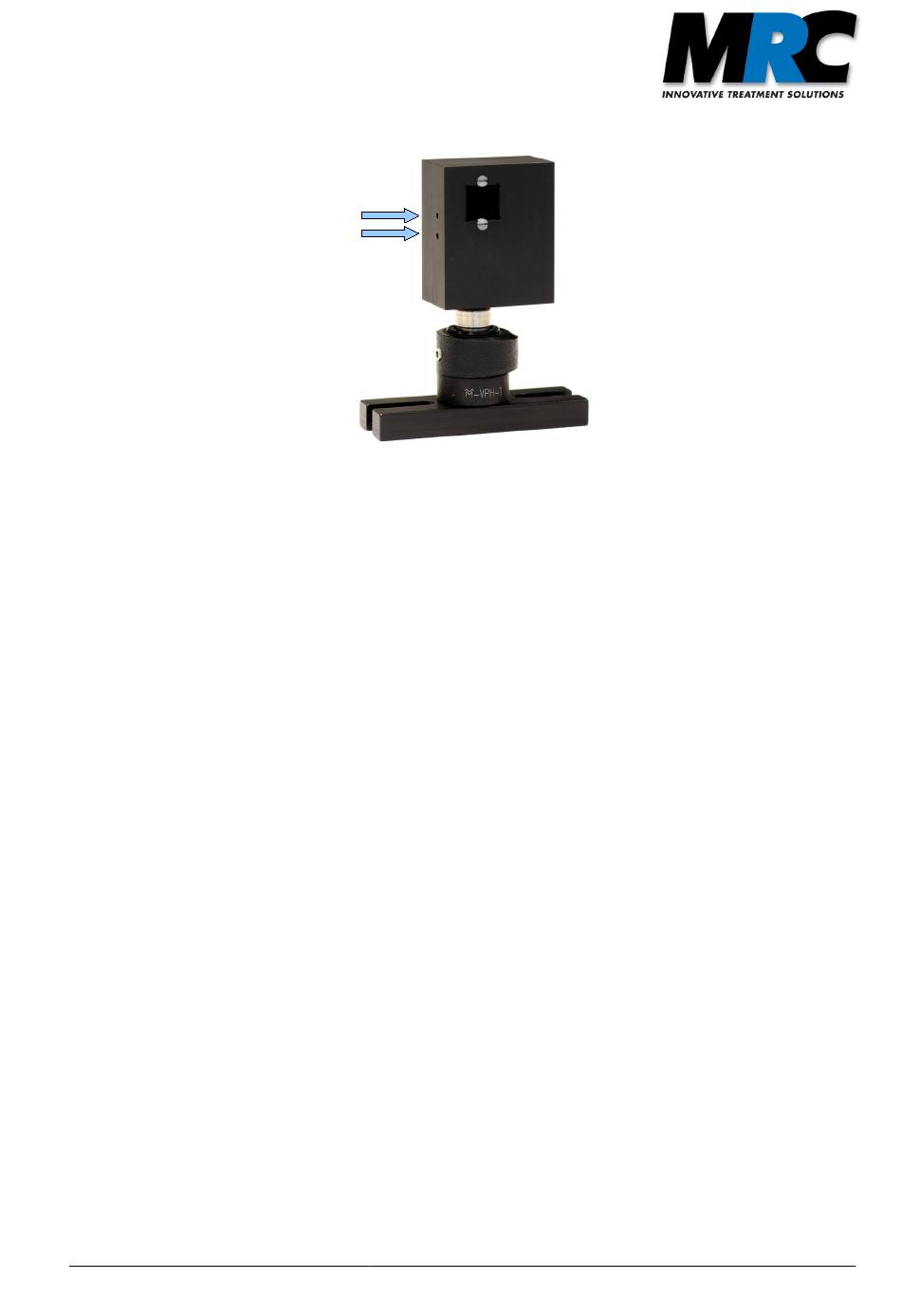

Abbildung 25: PSD-Detektor. Die Pfeile zeigen auf die Taster der Digital-Potentiometer
zur Intensitätsaussteuerung (mit beiliegendem Metallstift zu betätigen)

5.5.3. Wechsel der optischen Filter

In einigen Fällen kann es notwendig sein, die optischen Filter auszutauschen. Die Filter sind mit
Kunststoffschrauben im Gehäuse des Detektors fixiert. Um die Filter zu tauschen, werden die
Kunststoffschrauben vorsichtig gelöst. Zum Einsetzen und Festhalten der Schrauben kann eine Pinzette
hilfreich sein. In der Regel befindet sich der optisch dichtere Filter weiter innen im Gehäuse.
5.6. Richtungskodierung der Detektorausgänge
Bei Abweichung der Laserstrahlposition auf einem Detektor wird der zugehörige Kippspiegel
angesteuert, um den Laserstrahl in die Sollposition zurück zu lenken. Zu jeder Regelstufe gehören ein
Kippspiegel und ein Detektor gemäß der Beschreibung in den Abschnitten 5.2 und 5.3. Die zusammen
gehörenden Komponenten sind in den Abbildungen 19-23 mit identischen Farben dargestellt. Die
Richtung, in die der Kippspiegel bewegt werden muss, hängt aber von der Anordnung der Detektoren
und der Kippspiegel ab. Sie kann während der im Abschnitt 5.7 beschriebenen Grobjustage wie folgt
eingestellt werden.
An der rechten Seite der Controller-Elektronik befinden sich vier Schalter (siehe Abbildung 7). Diese
kodieren die x- und y-Richtungen der Regelstufen 1 und 2. Um die Richtung für den Regelungsbetrieb
korrekt zu kodieren, schalten Sie jeweils eine Stufe ein. Wird der Strahl in x- (horizontal) und/oder y-
Richtung (vertikal) nicht in die Mitte des Detektors, sondern in eine Extremposition gelenkt, müssen Sie
den entsprechenden Schalter umlegen.

5.7. Optimierung der Laserstrahlposition auf dem Detektor

i. Grobjustage (Nutzung des linearen Regelbereichs der Kippspiegel):
Aktivieren Sie die Regelung (Start/Stop-Schalter eingeschaltet, grüne Active-LED und LED im Taster
leuchten) und justieren Sie den Laserstrahl manuell mit den Kippspiegeln so auf die Detektoren, dass an
allen vier Range-Anzeigen die grünen Range-LEDs leuchten. Die Kippspiegel arbeiten nun im linearen
Regelbereich.
