5.5. Intensitätseinstellung

5.5.1. Einstellung der Empfindlichkeit von 4-QDs

Um sicherzustellen, dass die Detektoren im linearen, regelbaren Intensitätsbereich arbeiten, kann bei
einer Änderung der Laserintensität die Signalverstärkung am Potentiometer des jeweiligen Detektors
angepasst werden (siehe Abbildung 24). Schalten Sie hierzu das System ein (Netzschalter auf ON), die
Regelung aber inaktiv (Schalter Start/Stop auf aus, so dass die grüne Active-LED und die LED im Taster
nicht leuchten). Justieren Sie dann den Laser auf den Detektor und wählen Sie am Potentiometer eine
geeignete Verstärkung, bis als Maximalwert an den Anzeigen mindestens drei und maximal neun LEDs
leuchten. Die Verstärkung steigt im Gegen-Uhrzeigersinn. Trifft zu viel Leistung auf den Detektor, geht
er in Sättigung. In diesem Fall blinken die LEDs der Intensitätsanzeige.
Findet sich keine passende Einstellung, müssen die optischen Filter vor den 4-QDs entsprechend
ausgetauscht werden (siehe Kapitel 5.5.3). Sind die passenden Filter nicht verfügbar, wenden Sie sich
bitte an den Hersteller oder Lieferanten.
Potentiometer zur Intensitätsaussteuerung (mit Schraubenzieher zugänglich).
Anmerkungen:
Bei Auslieferung befinden sich in der Regel zwei Filter vor der Sensorfläche. Dabei handelt es
•
sich um einen starken Filter zur Grobeinstellung und einem schwächeren zur Feineinstellung.
Normalerweise ist der oben liegende, als erstes zugängliche Filter der schwächere Filter.
Bitte beachten Sie, dass die Sensorfläche recht empfindlich ist. Wenn Sie sie reinigen wollen,
•
sollten Sie dies vorsichtig mit einem fusselfreien Tuch tun.

5.5.2. Einstellung der Empfindlichkeit von PSDs

Der einzige Unterschied zur Einstellung an den 4-QDs ist, dass PSDs zwei kleine Taster anstelle des
Potentiometers haben. Die Einstellung dieser Digital-Potentiometer kann mit Hilfe des beiliegenden
Metallstifts durch leichtes Hineindrücken durchgeführt werden. Für jede Einstellrichtung gibt es einen
separaten Taster hinter den beiden Gehäusebohrungen (siehe Pfeile in Abbildung 25). Mit dem oberen
Taster lässt sich die Signalverstärkung schrittweise erhöhen, mit dem unteren Taster entsprechend
senken. Zwischen höchster und niedrigster Verstärkung liegen 64 Tasterschritte. Dies entspricht einer
Empfindlichkeitsänderung um den Faktor 20. Findet sich keine passende Einstellung, müssen die
optischen Filter vor den Sensoren angepasst werden.
Handbuch Compact Strahlstabilisierung

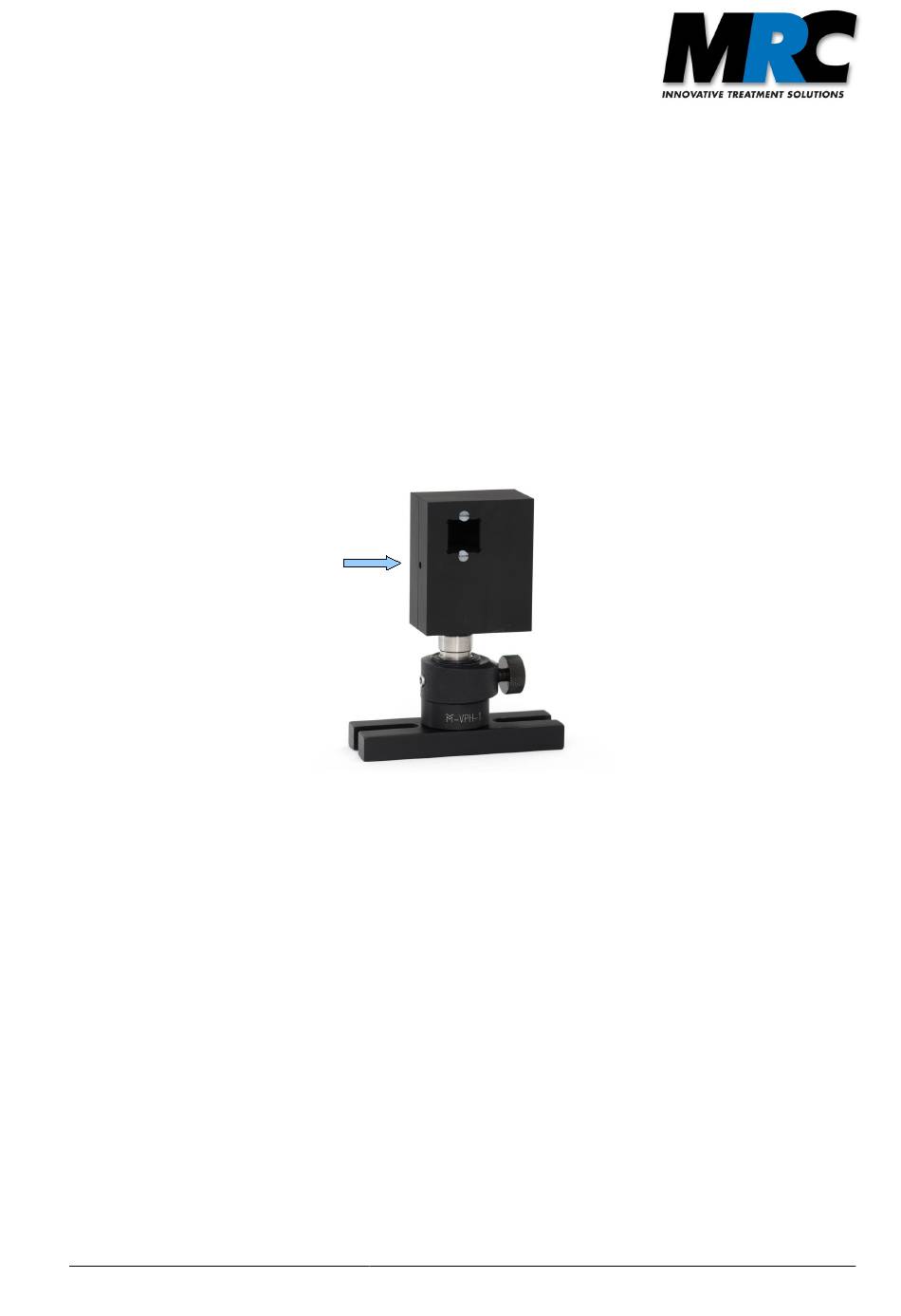

Abbildung 24: 4-Quadranten-Diode. Der Pfeil zeigt auf das
