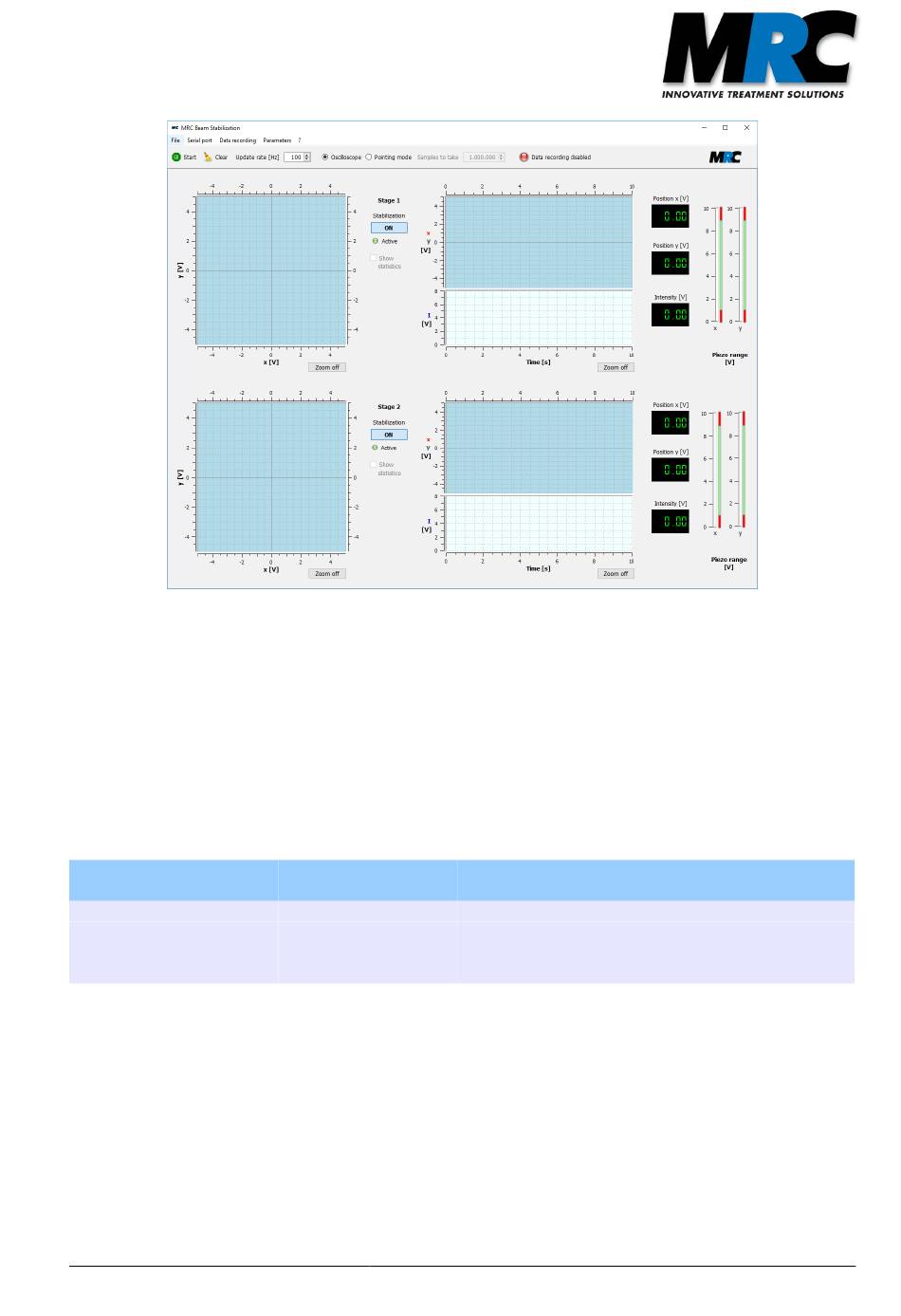

Abbildung 35: Hauptfenster der Kommunikations- und Visualisierungssoftware

9. Option: Externe Aktivierung

Die externe Aktivierung ermöglicht die Änderung des Betriebszustands der Strahlstabilisierung mit
einem externen Signal. Sie kann unabhängig voneinander für beide Regelstufen der Strahlstabilisierung
vorgenommen werden. Hierzu befinden sich zwei LEMO-Konnektoren (Serie 00) an der linken
Seitenplatte des Controllers. Die Anschlüsse sind mit Ext1 und Ext2 gekennzeichnet. Es gibt dabei drei
Zustände. Die Spezifikation des Steuersignals ist wie folgt:
Signal
(Pegel: 5V TTL)
H (high)
L (low)
Z (hohe Impedanz oder
nicht angeschlossen)
10. Zusätzliche Ein- und Ausgänge (Optionen)
Neben den Ein- und Ausgängen für die Detektoren und Aktuatoren bietet die Basis-Konfiguration bereits
folgende Ausgänge:
Statussignal (siehe Kapitel 6.4)
•
Positionssignal x und y für jeden Detektor (analoges Spannungssignal -5 bis +5 V)
•
Einstellung und Auslesen des Regelkreis-Proportionalglieds („P-Faktor") (siehe Kapitel 5.8)
•
Handbuch Compact Strahlstabilisierung
Spannungsbereich
2,4 – 5,0 V
0,0 – 0,8 V
Version 13 – 15.02.2021
Betriebszustand
Start
Stopp
Manueller Modus gemäß
Einstellung auf Frontpanel
Reaktion der
Start/Stop-LED
an
aus
an/aus
Seite 30 von 36
