Spezifikation
Bandbreite
Signalskalierung
Empfindlichkeitsbereich
Reproduzierbarkeit über den
gesamten Intensitätsbereich
Alle anderen Spezifikationen entsprechen dem Standard 4-Quadranten-Detektor.
Anmerkung: Wegen des großen Intensitätsbereichs kann der Detektor auch niedrigste Laserleistungen
detektieren. Deshalb kann das Detektionssignal, je nach Wahl der optischen Filter, durch
Umgebungslicht beeinflusst werden.
4.2.3. 4-Quadranten-Dioden für UV und IR
Für Laser mit UV- und IR-Wellenlängen bieten wir verschiedene 4-Quadranten-Dioden mit
unterschiedlichen aktiven Flächen und den folgenden Eigenschaften an:
Spezifikation
Wellenlängenbereich
Aktive Fläche

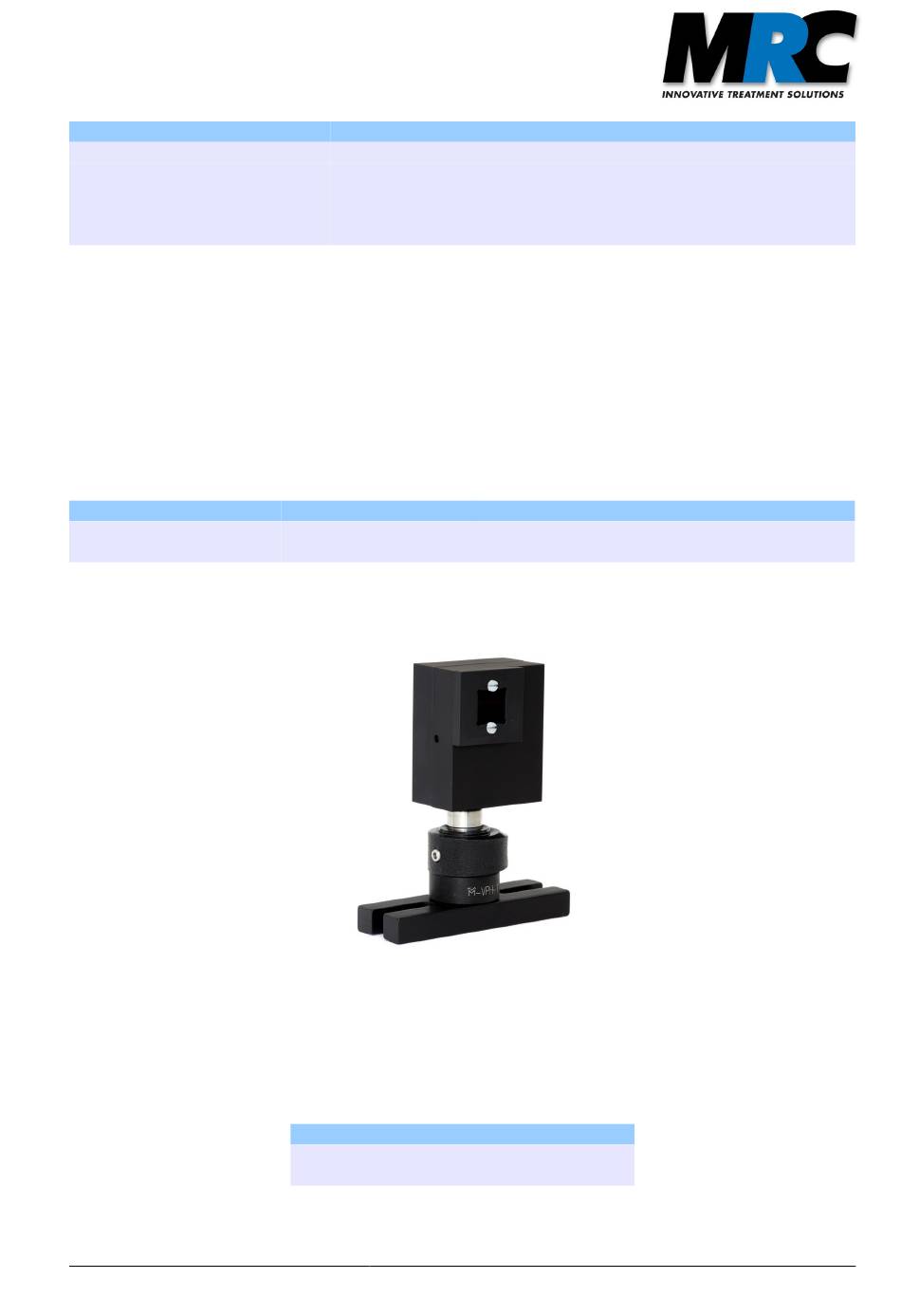

Abbildung 16 zeigt ein Foto des Detektors UV 4-QD 3x3.
Abbildung 16: 4-Quadranten-Diode für UV-Licht mit einer aktiven Fläche von 3x3 mm²

4.2.4. PSD-Detektor

Als Alternative zur standardmäßigen 4-Quadranten-Diode bieten wir auch eine PSD (position sensitive
device) mit den folgenden Eigenschaften an:
Handbuch Compact Strahlstabilisierung
< 10 kHz
9 mV / µm (typisch mit 1 mm Strahldurchmesser)
~ 5 µW – 5 mW (@ 520 nm, cw)
10 mV (mit 1 mm Strahldurchmesser ~ ± 1 µm)
UV 4-QD 3x3
190 - 1.000 nm
3 x 3 mm 2
Spezifikation
Wellenlängenbereich
Aktive Fläche
Version 13 – 15.02.2021
IR 4-QD InGaAs
900 - 1.700 nm
Ø = 3 mm
PSD für VIS
320 - 1.100 nm
9 x 9 mm 2
IR 4-QD Germanium
800 - 2.000 nm
5 x 5 mm 2
