8

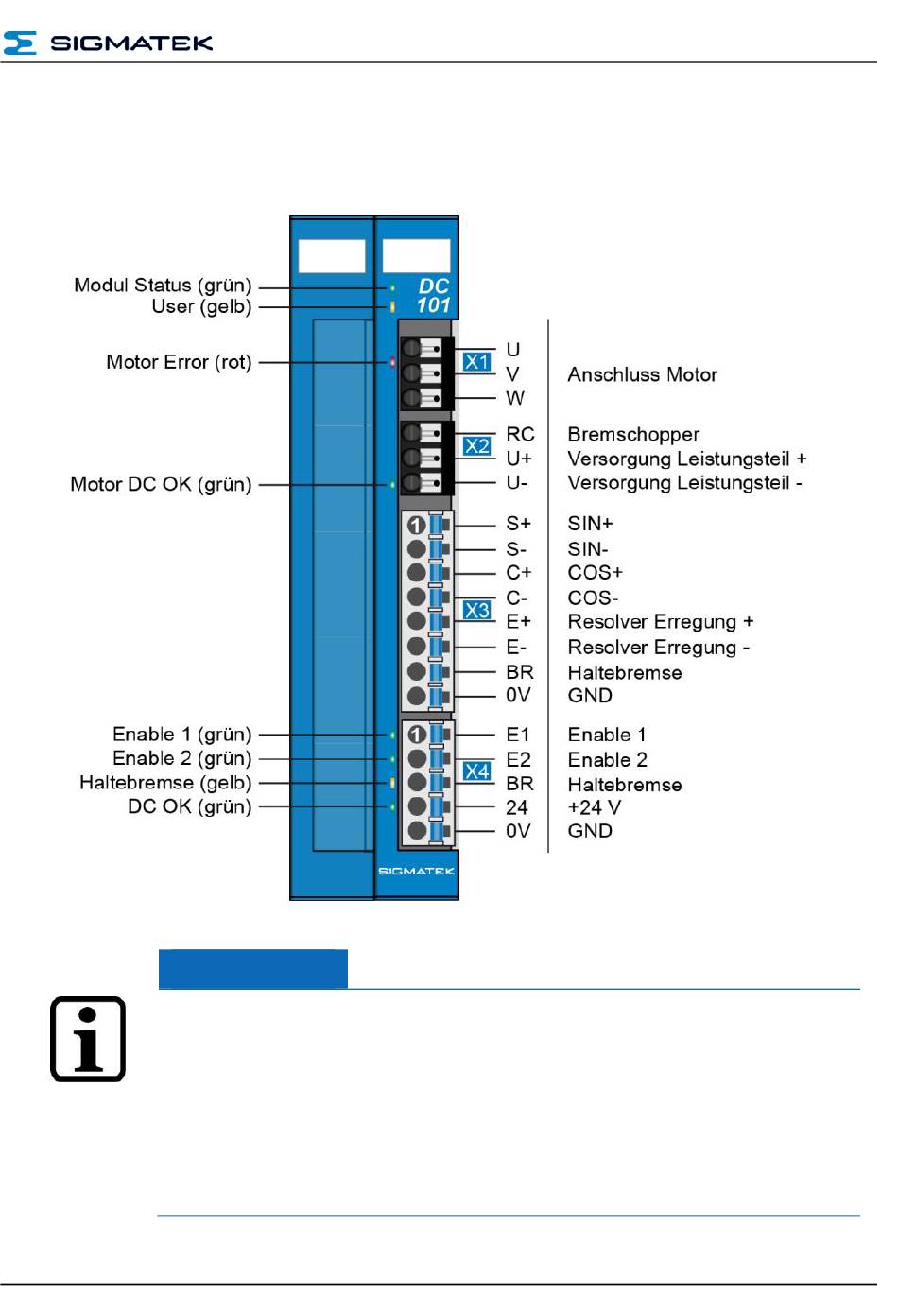

Anschlussbelegung
8.1
Ausführung Baumüller
Die beiden Haltebremsenausgänge (BR) sind intern parallel geschaltet.
Die Haltebremse kann somit wahlweise an X3 (Pin 7-Pin 8) oder an X4
(Pin 3-GND) verdrahtet werden.
Bei der Belegung ergibt sich ein M-ROFF von 270 °C. M-ROFF ist der
Winkeloffset zwischen mechanischer 0°-Position vom Geber und der
elektrischen 0°-Position. SIGMATEK verwendet als 0° Position den
Winkel, wenn der Spannungsraumzeiger auf 0° eingeprägt wird,
dadurch zeigt der Stromraumzeiger auf 270°.
05.12.2023
INFORMATION
S-DIAS DRIVE MODUL
DC 101
Seite 25
