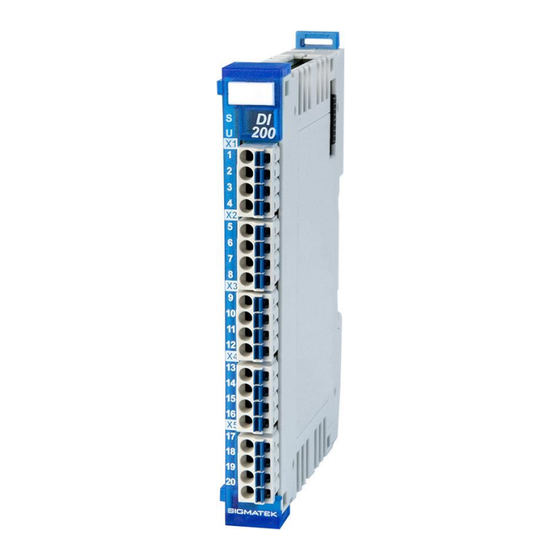

    S-DIAS Digital Eingangsmodul DI 200 mit 20 Eingängen Das S-DIAS Digital Eingangsmodul DI 200 hat 20 Eingänge mit einem +24 V-Pegel zum Einlesen der Signalzustände „0“ und „1“. Um auftretende Störimpulse auf den Signalleitungen zu unterdrücken sind entsprechende Eingangsfilter vorhanden.
  • Seite 4: Inhaltsverzeichnis

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Inhaltsverzeichnis Einleitung ................5 Zielgruppe/Zweck dieser Betriebsanleitung ......5 Wichtige und referenzierende Dokumentationen ...... 5 Lieferumfang ................. 5 Grundlegende Sicherheitshinweise ........6 Verwendete Symbole ..............6 Haftungsausschluss ..............7 Allgemeine Sicherheitshinweise ..........8 Software/Schulung ............... 9 Normen und Richtlinien ............10...
  • Seite 5 S-DIAS DIGITAL EINGANGSMODUL DI 200 Status LEDs ................. 16 Zu verwendende Steckverbinder ..........17 Beschriftungsfeld ............... 18 Verdrahtung ................19 Anschlussbeispiel ..............19 Hinweise ..................20 Montage/Installation .............. 21 Lieferumfang prüfen ..............21 Einbau ..................22 10 Transport/Lagerung .............. 24 11 Aufbewahrung ...............
  • Seite 6 DI 200 S-DIAS DIGITAL EINGANGSMODUL 16 Hardwareklasse DI200 ............28 16.1 Schnittstellen ................29 16.1.1 Clients ....................29 16.1.2 Server ....................29 16.1.3 Kommunikations-Schnittstellen ............29 16.2 Beispiel ..................30 Seite 4 26.07.2023...
  • Seite 7: Einleitung

    Bei Fragen steht Ihnen natürlich auch gerne unser Support-Team zur Verfügung. Notfalltelefon sowie Geschäftszeiten entnehmen Sie bitte unserer Website. Wichtige und referenzierende Dokumentationen Dieses und weitere Dokumente können Sie über unsere Website bzw. über den Support beziehen. Lieferumfang 1x DI 200 26.07.2023 Seite 5...
  • Seite 8: Grundlegende Sicherheitshinweise

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Grundlegende Sicherheitshinweise Verwendete Symbole Für die in den einschlägigen Anwenderdokumentationen verwendeten Warn-, Gefahren- und Informationshinweise werden folgende Symbole verwendet: GEFAHR Gefahr bedeutet, dass der Tod oder schwere Verletzungen eintreten, wenn die angegebenen Maßnahmen nicht getroffen werden.
  • Seite 9: Haftungsausschluss

    Bitte lesen Sie vor jeder Handhabung eines Produktes die dazu gehörigen Dokumente und diese Betriebsanleitung gründlich durch. Für Schäden, die aufgrund einer Nichtbeachtung dieser Anleitungen oder der jeweiligen Vorschriften entstehen, übernimmt die Fa. SIGMATEK GmbH & Co KG keine Haftung. 26.07.2023 Seite 7...
  • Seite 10: Allgemeine Sicherheitshinweise

    Sicherheits- und Gesundheitsschutzanforderungen muss der Hersteller, bevor eine Inverkehrbringung einer Maschine erfolgt, eine Risikobeurteilung gemäß Maschinenrichtlinie 2006/42/EG durchführen. Betreiben Sie das Gerät nur mit von SIGMATEK dafür freigegebenen Geräten und Zubehör. VORSICHT Behandeln Sie das Gerät mit Sorgfalt und lassen Sie es nicht fallen.
  • Seite 11: Software/Schulung

    S-DIAS DIGITAL EINGANGSMODUL DI 200 Software/Schulung Die Applikation wird mit der Software LASAL CLASS 2 und LASAL SCREEN Editor erstellt. Es werden Schulungen für die LASAL-Entwicklungsumgebung angeboten, mit der Sie das Produkt konfigurieren können. Informationen über Schulungstermine finden Sie auf unserer Website.
  • Seite 12: Normen Und Richtlinien

    Richtlinien Das Produkt wurde in Übereinstimmung mit den Richtlinien der Europäischen Union konstruiert und auf Konformität geprüft. 3.1.1 EU-Konformitätserklärung EU-Konformitätserklärung Das Produkt DI 200 ist konform mit folgenden europäischen Richtlinien: • 2014/35/EU Niederspannungsrichtlinie • 2014/30/EU Elektromagnetische Verträglichkeit (EMV-Richtlinie) • 2011/65/EU „Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-...
  • Seite 13: Typenschild

    S-DIAS DIGITAL EINGANGSMODUL DI 200 Typenschild HW: Hardwareversion SW: Softwareversion 26.07.2023 Seite 11...
  • Seite 14: Technische Daten

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Technische Daten Spezifikation digitale Eingänge Anzahl Eingangsspannung typisch +24 V maximal +30 V Signalpegel low: < +8 V high: > +14 V (bis HW-Version 5.00) Signalpegel low: < +5 V high: > +15 V (ab HW-Version 5.10)
  • Seite 15 S-DIAS DIGITAL EINGANGSMODUL DI 200 26.07.2023 Seite 13...
  • Seite 16: Sonstiges

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Sonstiges Artikelnummer 20-006-200 Normung UL 508 (E247993) Approbationen UL, cUL, CE, UKCA Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +55 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Aufstellhöhe über Meereshöhe 0-2000 m ohne Derating >...
  • Seite 17: Mechanische Abmessungen

    S-DIAS DIGITAL EINGANGSMODUL DI 200 Mechanische Abmessungen 26.07.2023 Seite 15...
  • Seite 18: Anschlussbelegung

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Anschlussbelegung Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu...
  • Seite 19: Zu Verwendende Steckverbinder

    S-DIAS DIGITAL EINGANGSMODUL DI 200 Zu verwendende Steckverbinder Steckverbinder: X1-X5: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschall- verschweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte Leiterquerschnitt starr:...
  • Seite 20: Beschriftungsfeld

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 18 26.07.2023...
  • Seite 21: Verdrahtung

    S-DIAS DIGITAL EINGANGSMODUL DI 200 Verdrahtung Anschlussbeispiel 26.07.2023 Seite 19...
  • Seite 22: Hinweise

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Hinweise Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •...
  • Seite 23: Montage/Installation

    S-DIAS DIGITAL EINGANGSMODUL DI 200 Montage/Installation Lieferumfang prüfen Überprüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. Siehe dazu Kapitel 1.3 Lieferumfang. INFORMATION Prüfen Sie bei Erhalt und vor dem Erstgebrauch das Gerät auf Beschädigungen. Ist das Gerät beschädigt, kontaktieren Sie unseren Kundendienst und installieren Sie es nicht in Ihr System.
  • Seite 24: Einbau

    DI 200 S-DIAS DIGITAL EINGANGSMODUL Einbau Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert.
  • Seite 25 S-DIAS DIGITAL EINGANGSMODUL DI 200 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 26.07.2023 Seite 23...
  • Seite 26: Transport/Lagerung

    DI 200 S-DIAS DIGITAL EINGANGSMODUL 10 Transport/Lagerung INFORMATION Bei diesem Gerät handelt es sich um sensible Elektronik. Vermeiden Sie deshalb beim Transport, sowie während der Lagerung, große mechanische Belastungen. Für Lagerung und Transport sind dieselben Werte für Feuchtigkeit und Erschütterung (Schock, Vibration) einzuhalten wie während des Betriebes! Während des Transportes kann es zu Temperatur- und...
  • Seite 27: Instandhaltung

    S-DIAS DIGITAL EINGANGSMODUL DI 200 12 Instandhaltung INFORMATION Beachten Sie bei der Instandhaltung sowie bei der Wartung die Sicherheitshinweise aus Kapitel 2. 12.1 Wartung Dieses Produkt wurde für den wartungsarmen Betrieb konstruiert. 12.2 Reparaturen INFORMATION Senden Sie das Gerät im Falle eines Defektes/einer Reparatur zusammen mit einer ausführlichen Fehlerbeschreibung an die zu...
  • Seite 28: Adressierung

    DI 200 S-DIAS DIGITAL EINGANGSMODUL 14 Adressierung Adresse Größe Zugriffstyp Beschreibung Reset-Wert (hex) (Byte) Speicher Input Register Bit 0 Input 1 Bit 1 Input2 0000 000000 … Bit 19 Input 20 Bit 20-31 reserved Seite 26 26.07.2023...
  • Seite 29: Unterstützte Zykluszeiten

    S-DIAS DIGITAL EINGANGSMODUL DI 200 15 Unterstützte Zykluszeiten 15.1 Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt 15.2 Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt 26.07.2023 Seite 27...
  • Seite 30: Hardwareklasse Di200

    DI 200 S-DIAS DIGITAL EINGANGSMODUL 16 Hardwareklasse DI200 Hardwareklasse DI200 für das S-DIAS-Digital-Eingangsmodul DI 200 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls DI 200 mit 20 digitalen Eingängen verwendet. Genauere Hardwareinformationen findet Moduldokumentation. Seite 28 26.07.2023...
  • Seite 31: Schnittstellen

    S-DIAS DIGITAL EINGANGSMODUL DI 200 16.1 Schnittstellen 16.1.1 Clients Dieser Client muss zu einem S-DIAS-Port, einem „SdiasOut_[x]“-Server, SdiasIn verbunden werden. Place Auf diesem Client wird die physikalische Platzierung des Hardwaremoduls angegeben. Es sind 64 Module, von 0 bis 63, möglich.
  • Seite 32: Beispiel

    DI 200 S-DIAS DIGITAL EINGANGSMODUL 16.2 Beispiel Seite 30 26.07.2023...
  • Seite 33: Änderungen Der Dokumentation

    S-DIAS DIGITAL EINGANGSMODUL DI 200 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 27.05.2013 Grafik geändert (Input Status statt I/O Status) Tabelle Status LEDs hinzugefügt 26.06.2013 Adressierung hinzugefügt 25.07.2013 Status LEDs => Modul Status und User: Beschreibung erweitert 29.07.2013 Kapitel Montage eingefügt...
  • Seite 34 DI 200 S-DIAS DIGITAL EINGANGSMODUL 14.11.2019 7 Unterstützte Zykluszeiten Kapitel hinzugefügt 28.02.2020 7 Unterstützte Zykluszeiten Text angepasst 08.09.2020 8 Hardwareklasse DI200 Kapitel hinzugefügt 04.11.2020 5 Montage Ergänzung Funktionserdverbindung 24.08.2021 1.1 Spezifikation digitale Signalpegel und Schaltschwelle Eingänge 13.09.2021 1.2 Elektrische Stromaufnahme geändert Anforderungen 06.12.2022...
  • Seite 35 S-DIAS DIGITAL EINGANGSMODUL DI 200 26.07.2023 Seite 33...
