13.2 Einbau
Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der
Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung
zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander-
gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Über die
Erdungslasche auf der Rückseite der S-DIAS Module wird die Funktionserdverbindung vom

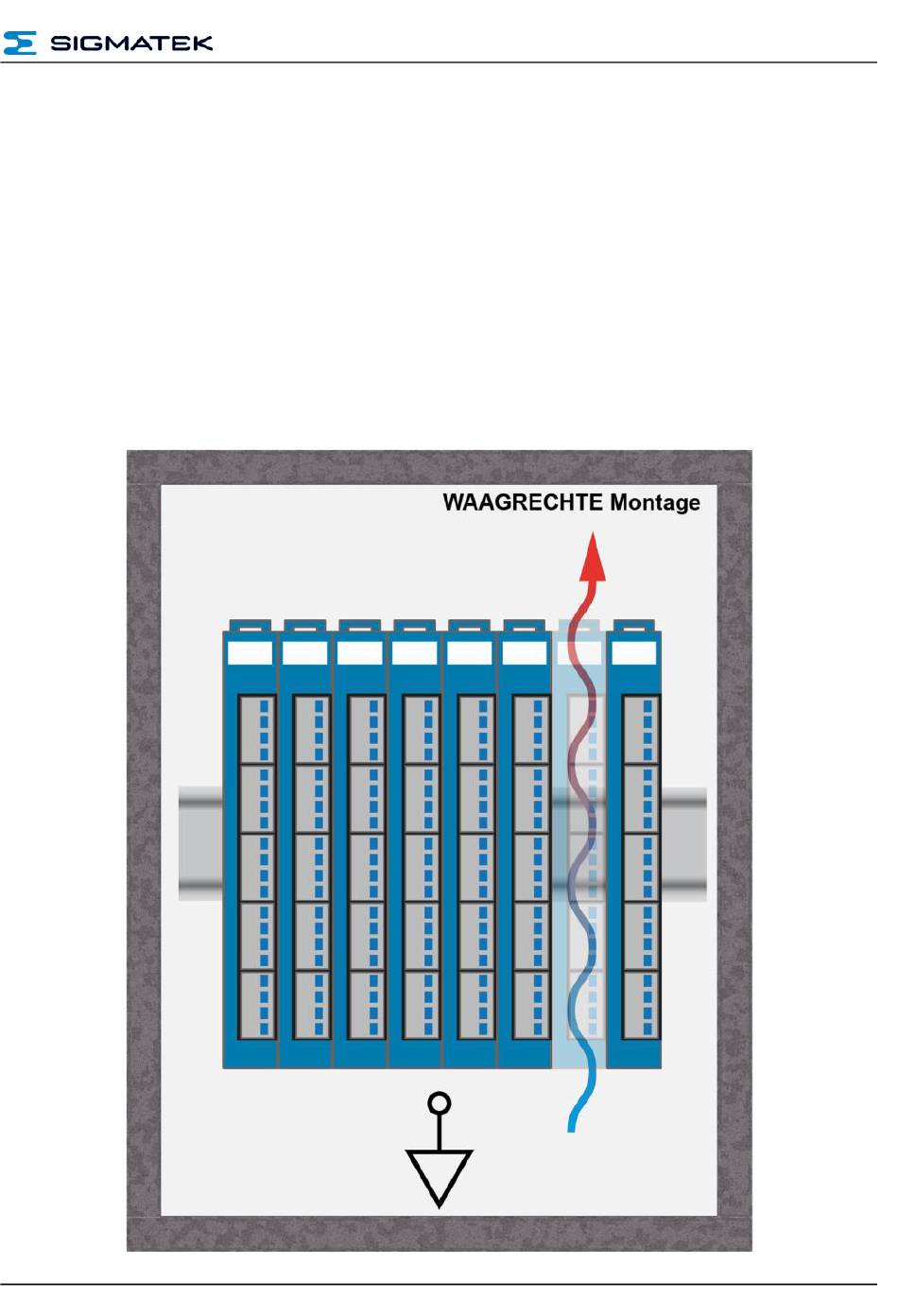

Modul zur Hutschiene ausgeführt. Es ist nur die waagrechte Einbaulage (Modulbezeich-
nung oben) mit ausreichend Abstand der Lüftungsschlitze des S-DIAS Modulblocks zu
umgebenden Komponenten bzw. der Schaltschrankwand zulässig. Das ist erforderlich, um
die optimale Kühlung und Luftzirkulation zu erreichen, sodass die Funktionalität bis zur
maximalen Betriebstemperatur gewährleistet ist.
