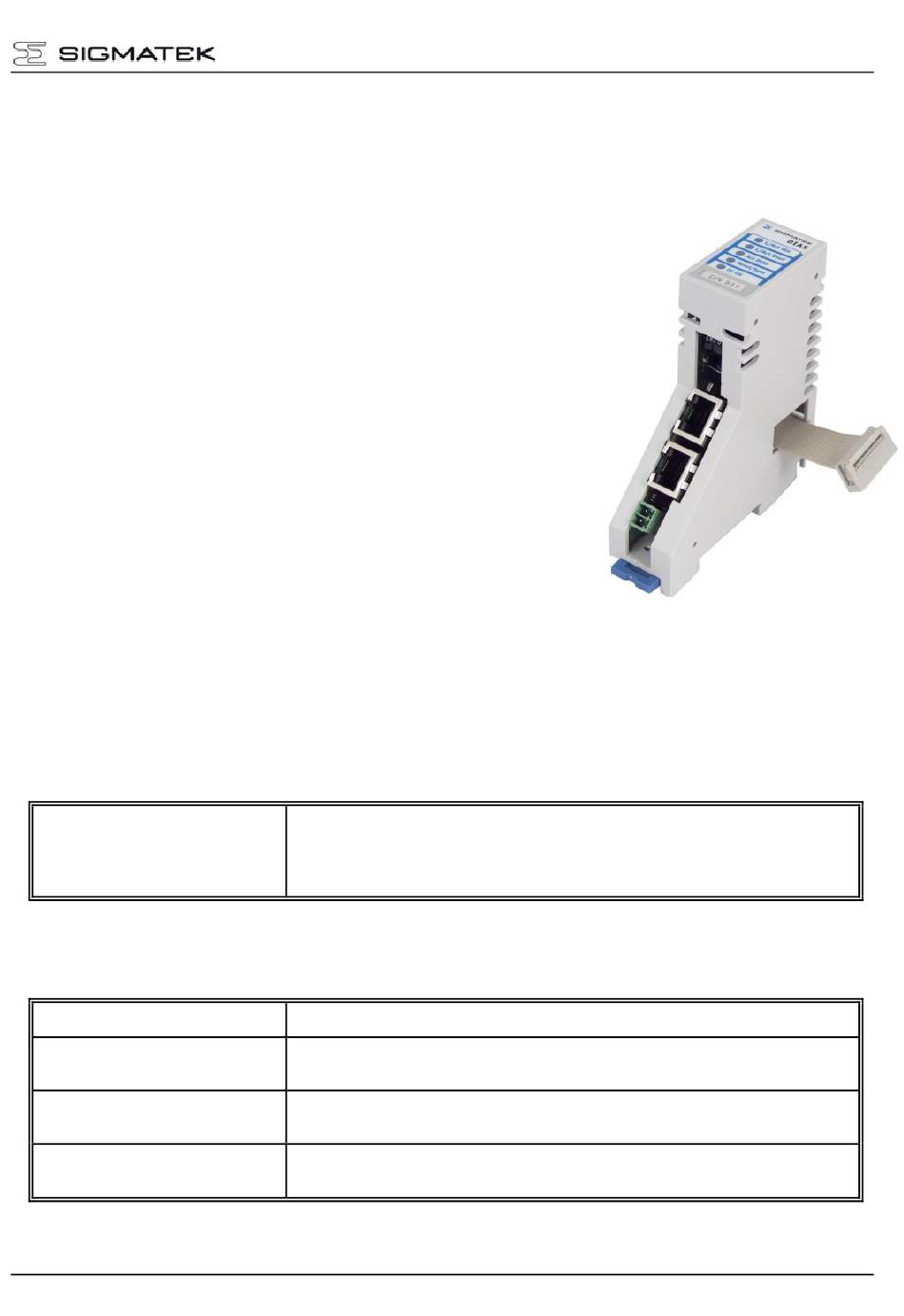

DIAS Interfacemodul VARAN
1 x VARAN-In
1 x VARAN-Out (Optional Ethernet (VtE))

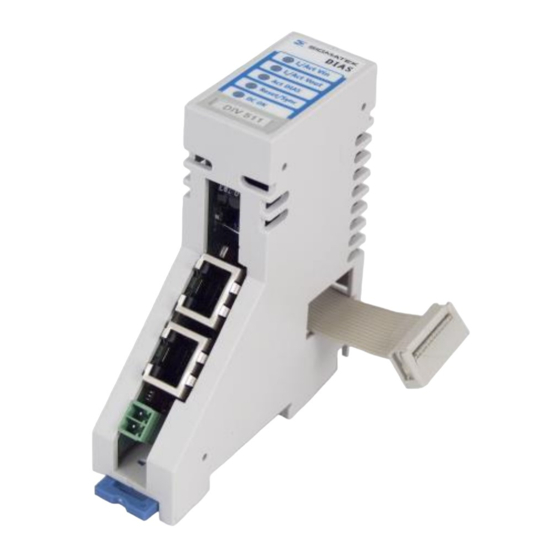

Das DIAS Interfacemodul DIV 511 dient zur Spannungsver-
sorgung und Verbindung eines dezentralen DIAS-Busses mit
einer CPU durch den VARAN-Bus.
Durch den VARAN-Out Port wird der Aufbau des VARAN-
Busses in einer Linienstruktur ermöglicht.
Der VARAN-Out Port besitzt eine automatische Ethernet-
Erkennung. Wird der VARAN-Out mit einem Ethernetteil-
nehmer verbunden, dann wird der VARAN-Out automatisch
zu einem Ethernet-Port.
Am Ethernet-Port eingehende Ethernet-Pakete werden,
ähnlich wie bei einen HUB, mittels VtE (VARAN transmits
Ethernet) auf alle anderen Ethernet-Ports im VARAN-
Bussystem und an den VARAN-Manager (und somit an die
CPU) verteilt.
Technische Daten
Leistungsdaten
Schnittstellen
Elektrische Anforderungen
Versorgungsspannung
Stromaufnahme Versorgungs-
spannung
Stromaufnahme Versorgungs-
spannung (UL)
Strombelastung am DIAS-Bus
(Versorgung der E/A/P Module)
04.06.2012
DIAS INTERFACEMODUL VARAN
1 x VARAN-In (RJ45) (maximale Leitungslänge: 100 m)
1 x VARAN-Out (optional Ethernet (VtE)) (RJ45)
(maximale Leitungslänge: 100 m)
Die Stromaufnahme ist abhängig von den angeschlossenen Lasten
1 x DIAS-Bus
18 – 30 V DC
(max. 0,5 A)
Maximal 0,92 A
Maximal 1,0 A
DIV 511
DIV 511
Seite 1
a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SIGMATEK DIAS DIV 511
Inhaltszusammenfassung für SIGMATEK DIAS DIV 511
- Seite 1 DIAS INTERFACEMODUL VARAN DIV 511 DIAS Interfacemodul VARAN DIV 511 1 x VARAN-In 1 x VARAN-Out (Optional Ethernet (VtE)) Das DIAS Interfacemodul DIV 511 dient zur Spannungsver- sorgung und Verbindung eines dezentralen DIAS-Busses mit einer CPU durch den VARAN-Bus. Durch den VARAN-Out Port wird der Aufbau des VARAN- Busses in einer Linienstruktur ermöglicht.
- Seite 2 DIV 511 DIAS INTERFACEMODUL VARAN Nur USA und Kanada: Das Gerät wurde nach der Norm UL508 als Kleinspannungskreis begrenzter Leistung ge- prüft (LVLC – Limited Voltage/Limited Current). Um die normativen Anforderungen zu erfüllen, muss das Gerät von einer galvanisch ge- trennten Quelle (+24 V DC) mit einer UL-zugelassenen Sicherung (UL248) im Sekundär- kreis versorgt werden.
-
Seite 3: Mechanische Abmessungen
DIAS INTERFACEMODUL VARAN DIV 511 Mechanische Abmessungen 04.06.2012 Seite 3... -
Seite 4: Anschlussbelegung
DIV 511 DIAS INTERFACEMODUL VARAN Anschlussbelegung X1: VARAN-In , X2: VARAN-Out (Optional Ethernet (VtE)) Funktion TX / RX+ TX / RX- RX / TX+ 4 - 5 RX / TX- 7 - 8 X3: Versorgungsstecker Funktion +24 V-Einspeisung Seite 4 04.06.2012... - Seite 5 DIAS INTERFACEMODUL VARAN DIV 511 Zu verwendende Steckverbinder X1 – X2: 8-pol. RJ45 2-pol. Phönix-Stecker mit Schraubklemmtechnik MC1,5/2-ST-3,5 2-pol. Phönix-Stecker mit Federzugklemme FK-MCP1,5/2-ST-3,5 Stecker Drahtgröße Max. Anschraubmoment RJ 45 RJ 45 0,13 – 1,0 mm², 0,22 – 0,25 Nm MC1,5/2-ST-3,5 30 - 16 AWG (UL), 28 –...
-
Seite 6: Statusanzeigen
DIV 511 DIAS INTERFACEMODUL VARAN Statusanzeigen Bedeutung Beschreibung Farbe grün Link Leuchtet, wenn die Verbindung zwischen beiden PHYs hergestellt ist. L/Act Vin Leuchtet, wenn Daten über den VARAN-In empfangen oder gelb Aktiv gesendet werden. grün Link Leuchtet, wenn die Verbindung zwischen beiden PHYs hergestellt ist. -
Seite 7: Schirmungsempfehlung Varan
Busleitung aus baulichen Gründen neben starken elektromagnetischen Störquellen verlegt werden muss. Es wird empfohlen, VARAN-Bus-Leitungen nach Möglichkeit nicht parallel mit leistungsführenden Kabeln zu verlegen. Die Firma SIGMATEK empfiehlt die Verwendung von Industrial Ethernet Busleitungen nach CAT5e. Bei den Schirmungsvarianten wird empfohlen eine S-FTP Busleitung zu verwenden. -
Seite 8: Leitungsführung Vom Schaltschrank Zu Einer Externen Varan-Komponente
DIV 511 DIAS INTERFACEMODUL VARAN 1. Leitungsführung vom Schaltschrank zu einer externen VARAN-Komponente Wenn die Ethernet-Leitung von einer VARAN-Komponente zu einem VARAN-Knoten au- ßerhalb des Schaltschrankes erfolgt, so wird empfohlen die Schirmung am Eintrittspunkt des Schaltschrankgehäuses aufzulegen. Alle Störungen können dadurch vor den Elektro- nikkomponenten frühzeitig abgeleitet werden. -
Seite 9: Leitungsführung Außerhalb Eines Schaltschrankes
DIAS INTERFACEMODUL VARAN DIV 511 2. Leitungsführung außerhalb eines Schaltschrankes Wenn eine VARAN-Bus Leitung ausschließlich außerhalb des Schaltschrankes verlegt wird, ist keine zusätzliche Schirmauflage erforderlich. Voraussetzung dafür ist, dass ausschließ- lich IP67-Module und Steckverbindungen verwendet werden. Diese Komponenten weisen eine sehr robuste und störfeste Bauweise auf. Die Schirmung aller Buchsen von IP67- Modulen wird gemeinsam intern oder über das Gehäuse elektrisch verbunden, wobei die Ableitung von Spannungsspitzen dabei nicht durch die Elektronik erfolgt. -
Seite 10: Schirmung Bei Einer Leitungsführung Innerhalb Des Schaltschrankes
DIV 511 DIAS INTERFACEMODUL VARAN 3. Schirmung bei einer Leitungsführung innerhalb des Schalt- schrankes Bei starken elektromagnetischen Störquellen innerhalb des Schaltschrankes (Drives, Trans- formatoren und dgl.) können Störungen auf eine VARAN-Bus Leitung induziert werden. Die Ableitung der Spannungsspitzen erfolgt über das metallische Gehäuse einer RJ45- Steckverbindung. -
Seite 11: Anschluss Von Störungsbehafteten Komponenten
DIAS INTERFACEMODUL VARAN DIV 511 4. Anschluss von störungsbehafteten Komponenten Beim Busanschluss von Leistungsteilen, welche starke elektromagnetischen Störquellen darstellen, ist ebenfalls auf die Schirmungsausführung zu achten. Vor einem einzelnen Leistungsteil (oder einer Gruppe aus Leistungsteilen) sollte die Schirmung aufgelegt wer- den. -
Seite 12: Schirmung Zwischen Zwei Schaltschränken
DIV 511 DIAS INTERFACEMODUL VARAN 5. Schirmung zwischen zwei Schaltschränken Müssen zwei Schaltschränke mit einer VARAN-Bus Leitung verbunden werden, so wird empfohlen, den Schirm an den Eintrittspunkten der Schaltschränke aufzulegen. Störungen können dadurch nicht bis zu den Elektronikkomponenten im Schaltschrank vordringen. Seite 12 04.06.2012...
