DC 101
S-DIAS DRIVE MODUL
8.4

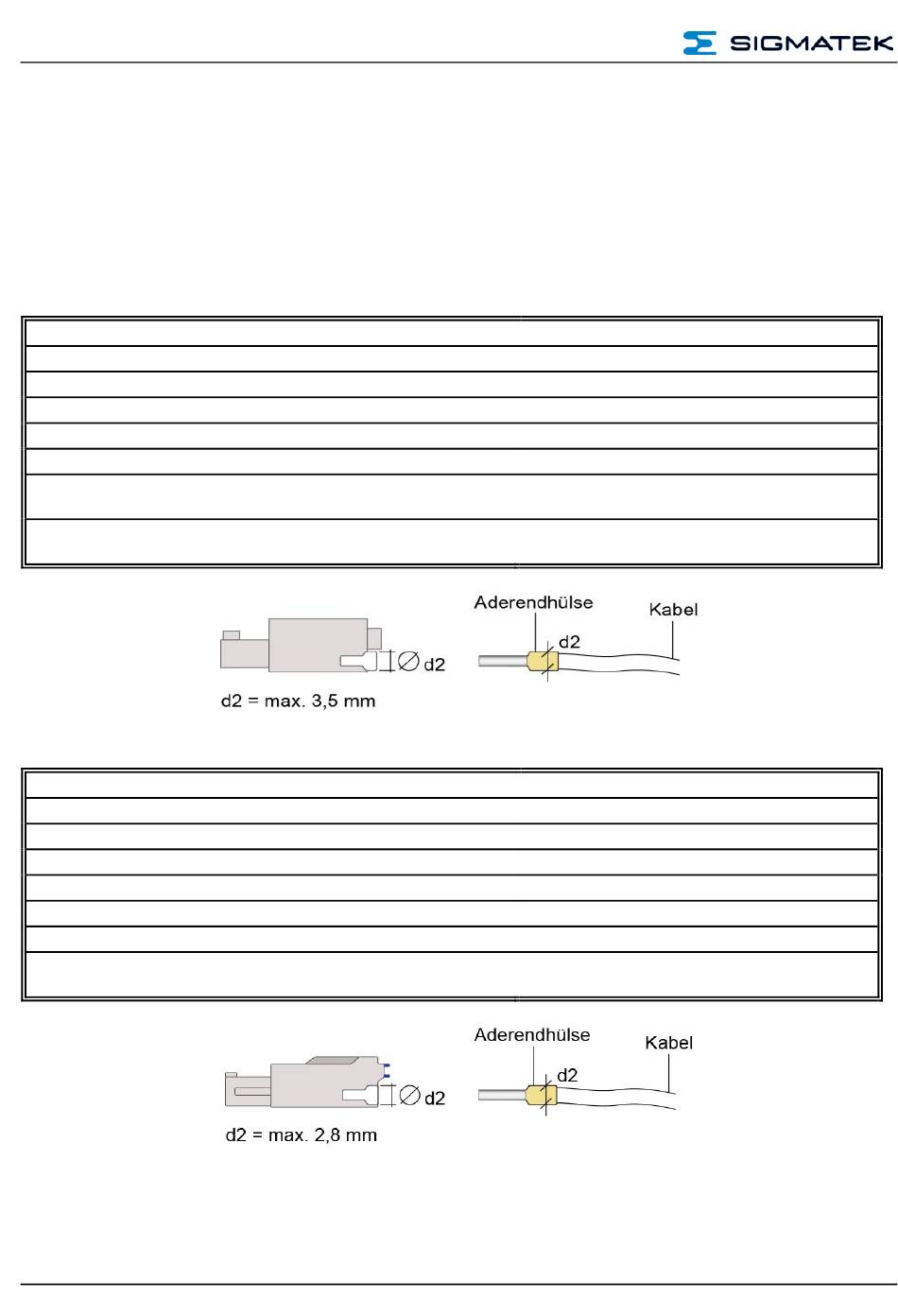

Zu verwendende Steckverbinder
X1, X2: Weidmüller Buchsenstecker mit Federzugklemme (im Lieferumfang enthalten)
X3, X4: Phoenix Steckverbinder mit Federzugklemme (im Lieferumfang enthalten)
Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschallver-
schweißten) Litzen geeignet.
Anschlussvermögen Weidmüller Steckverbinder:
Abisolierlänge/Hülsenlänge:
Steckrichtung:
Leiterquerschnitt starr: H05(07) V-U
Leiterquerschnitt flexibel: H05(07) V-K
Leiterquerschnitt Litzen ultraschallverdichtet:
Leiterquerschnitt AWG/kcmil:
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse
(DIN 46228-1):
Leiterquerschnitt flexibel m. Aderendhülse mit Kunststoffhülse
(DIN 46228-4):
Anschlussvermögen Phoenix Steckverbinder:
Abisolierlänge/Hülsenlänge:
Steckrichtung:
Leiterquerschnitt starr:
Leiterquerschnitt flexibel:
Leiterquerschnitt Litzen ultraschallverdichtet:
Leiterquerschnitt AWG/kcmil:
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,25-1,5 mm
Leiterquerschnitt flexibel m. Aderendhülse mit Kunststoffhülse:
Seite 28
9 mm
parallel zur Leiterachse bzw. zur Leiterplatte
2
0,14-1,5 mm
2
0,14-1,5 mm
2
0,14-1,5 mm
26-16
2
0,25-1,5 mm
2
0,25-1 mm
(Reduzierungsgrund d2 der
Aderendhülse)
10 mm
parallel zur Leiterachse bzw. zur Leiterplatte
2
0,2-1,5 mm
2
0,2-1,5 mm
2
0,2-1,5 mm
24-16
2
2
0,25-0,75 mm
(Reduzierungsgrund d2 der
Aderendhülse)
