Vorgehensweise
Die Auswahl der zu messenden Achse ist abhängig von der Konfiguration.
Literatur
Informationen zur Konfiguration erhalten Sie in folgender Literatur:
Systemhandbuch "Ctrl-Energy", SINUMERIK 840D sl / 828D
16.2.4
Messungen verfolgen
Sie haben die Möglichkeit, sich aktuelle und gespeicherte Messkurven grafisch anzeigen zu
lassen.
Voraussetzung
Vorgehensweise
Universal
Bedienhandbuch, 05/2017, A5E40868517
1.

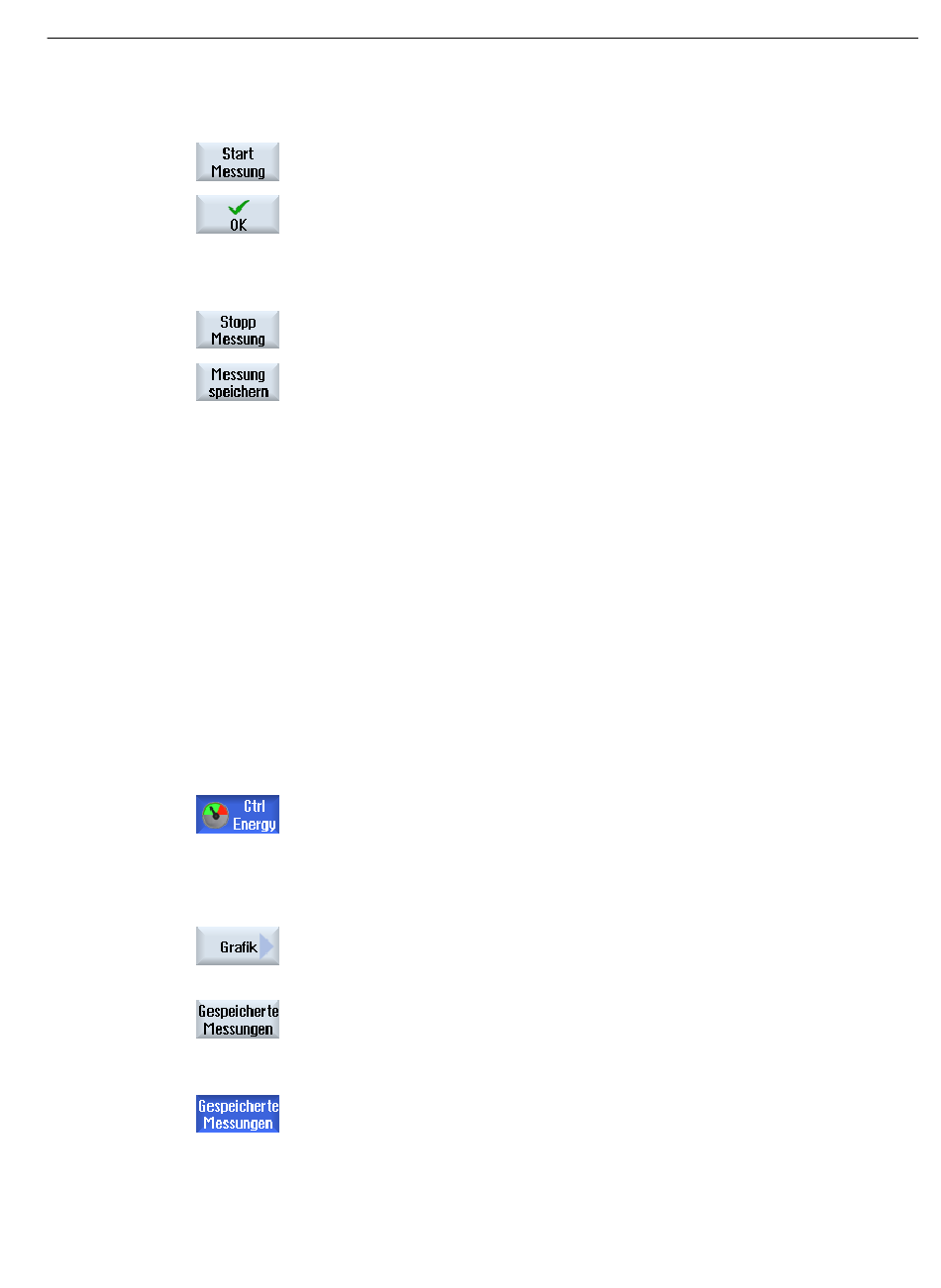

Drücken Sie den Softkey "Start Messung".
Das Auswahlfenster "Einstellung Messung: Auswahl Gerät" wird geöffnet.
2.
Wählen Sie in der Liste das gewünschte Gerät, aktivieren Sie bei Bedarf
das Kontrollkästchen "Teileprogramm messen", geben Sie die Anzahl an
Wiederholungen ein, wählen Sie den gewünschten Kanal und drücken
Sie den Softkey "OK".
Die Aufzeichnung wird gestartet.
3.
Drücken Sie den Softkey "Stopp Messung".
Die Messung wird beendet.
4.
Drücken Sie den Softkey "Messung speichern", um die Verbrauchswerte
der aktuellen Messung zu speichern.
Sie haben den Softkey "Ctrl-E Analyse" gedrückt und das Fenster "Ctrl-
E Analyse" ist geöffnet.
1.
Drücken Sie den Softkey "Grafik".
Im Fenster "Ctrl-E Analyse" wird die aktuelle Messung als blaue Mess‐
kurve angezeigt.
2.
Drücken Sie den Softkey "Gespeicherte Messungen", um sich die zuletzt
gespeicherten Messungen anzeigen zu lassen.
Zusätzlich werden 3 farblich unterschiedliche Messkurven zusammen mit
der Messzeit angezeigt.
3.
Drücken Sie den Softkey "Gespeicherte Messungen" erneut, wenn Sie
nur die aktuelle Messung sehen wollen.
Ctrl-Energy
16.2 Ctrl-E Analyse
347
