G-Code Programm erstellen
8.4 Grundlagen
● technologische Werte wie Vorschub (F), Vorschubart (G94, G95 , ...), Drehzahl und
Drehrichtung der Spindel (S und M)
● Positionen und Aufrufe technologischer Funktionen (Zyklen)
● Programmende
Bei G-Code-Programmen müssen vor dem Aufruf von Zyklen ein Werkzeug angewählt und
die benötigten Technologiewerte F, S programmiert werden.
Für die Simulation kann ein Rohteil vorgegeben werden.
8.4
Grundlagen
8.4.1
Bearbeitungsebenen
Jeweils zwei Koordinatenachsen legen eine Ebene fest. Die dritte Koordinatenachse
(Werkzeugachse) steht jeweils senkrecht auf dieser Ebene und bestimmt die Zustellrichtung
des Werkzeugs (z.B. für 2½ D - Bearbeitung).
Beim Programmieren ist es erforderlich, der Steuerung mitzuteilen, in welcher Ebene
gearbeitet wird, damit Werkzeugkorrekturwerte richtig verrechnet werden. Ebenso hat die
Ebene für bestimmte Arten der Kreisprogrammierung und bei Polarkoordinaten eine
Bedeutung.

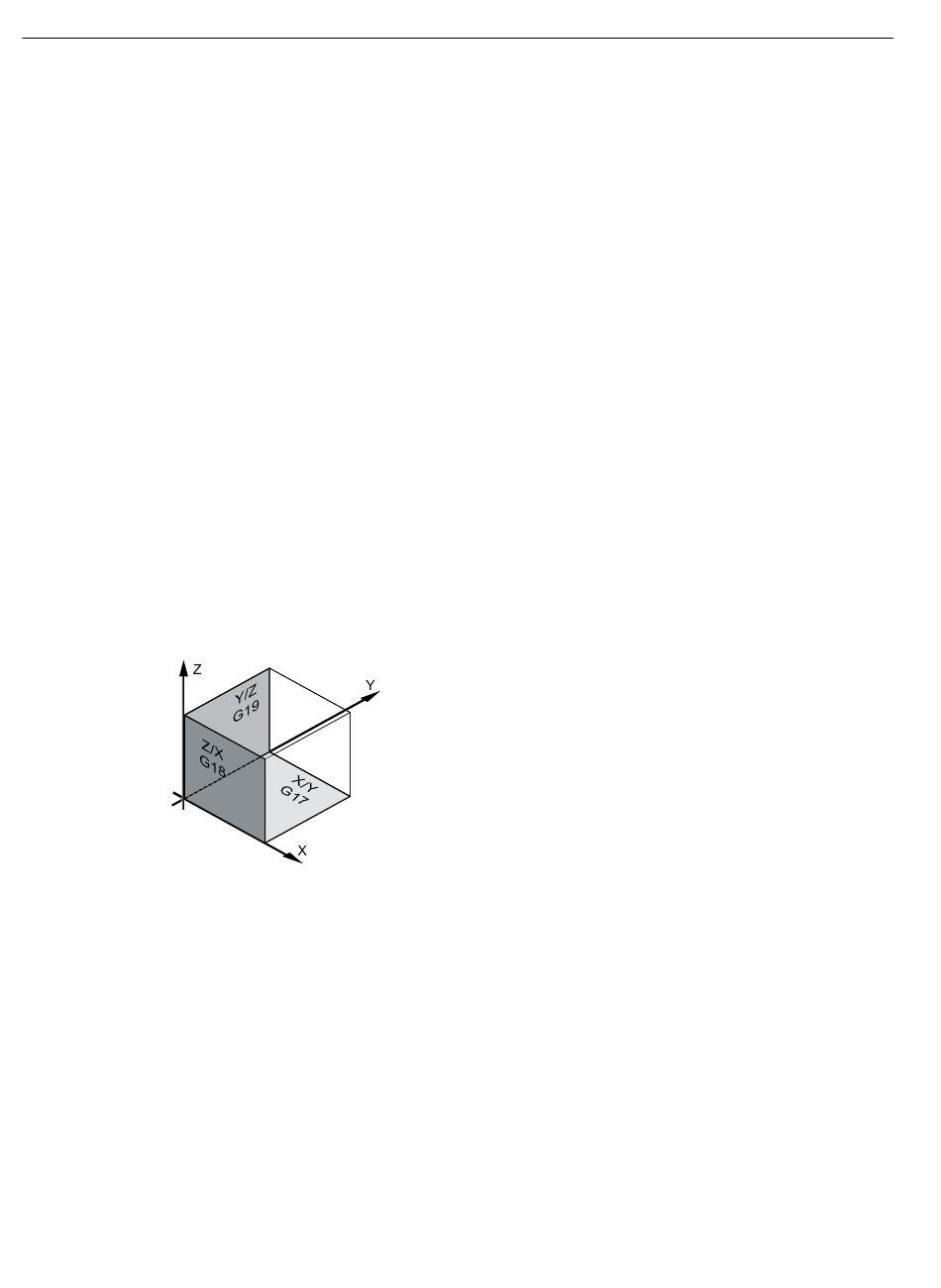

Arbeitsebenen
Die Arbeitsebenen sind folgendermaßen festgelegt:
Ebene
X/Y
Z/X
Y/Z
198
Werkzeugachse
G17
Z
G18
Y
G19
X
Bedienhandbuch, 05/2017, A5E40868517
Universal
