Werkstück bearbeiten
6.17 Mit DXF-Dateien arbeiten
Vorgehensweise
DXF-Datei öffnen
Bezugspunkt festlegen
Konturverfolgung
Startpunkt festlegen
162
1.
Geben Sie in das Fenster "Neue Kontur" den gewünschten Namen ein.
2.

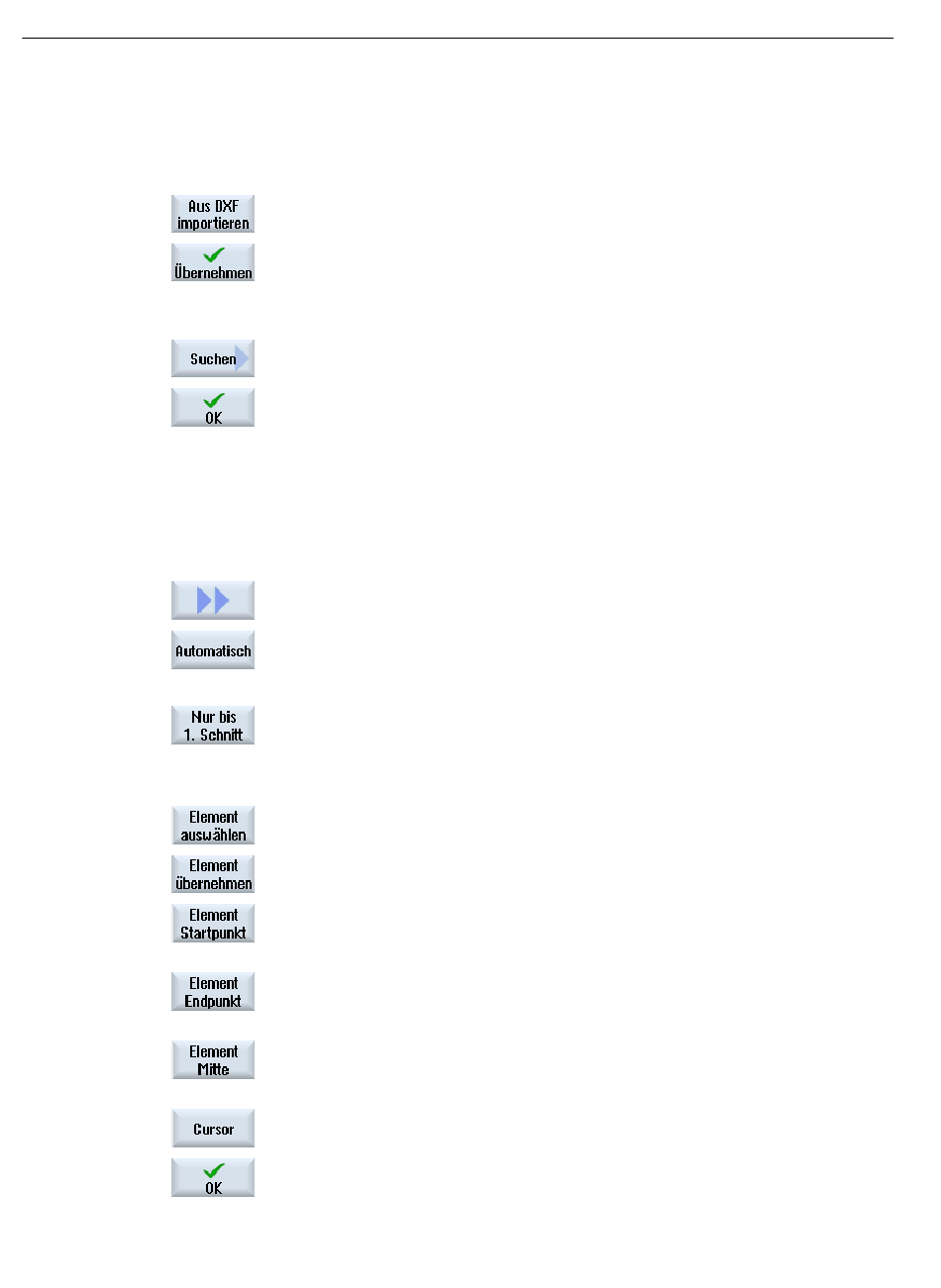

Drücken Sie die Softkeys "Aus DXF-Datei" und "Übernehmen".
Das Fenster "DXF-Datei öffnen" wird eingeblendet.
3.
Wählen Sie den Ablageort und positionieren Sie den Cursor auf die ge‐
wünschte DXF-Datei.
Mit Hilfe der Suchfunktion können Sie in umfangreichen Ordnern und Ver‐
zeichnissen z.B. direkt nach einer DXF-Datei suchen.
4.
Drücken Sie den Softkey "OK".
Die CAD-Zeichnung wird geöffnet und kann zur Konturauswahl bearbeitet
werden.
Der Cursor nimmt eine Kreuzform an.
5.
Legen Sie bei Bedarf einen Nullpunkt fest.
6.
Drücken Sie die Softkeys ">>" und "Automatisch", wenn Sie möglichst viele
Elemente einer Kontur übernehmen wollen.
Damit übernehmen Sie schnell Konturen, die aus vielen einzelnen Elemen‐
ten bestehen.
- ODER -
Drücken Sie "Nur bis 1. Schnitt", wenn Sie nicht ganze Konturelemente auf
einmal übernehmen wollen.
Die Kontur wird bis zum ersten Schnitt des Konturelementes verfolgt.
7.
Wählen Sie mit "Element auswählen" das gewünschte Element.
8.
Drücken Sie den Softkey "Element übernehmen".
9.
Drücken Sie den Softkey "Element Startpunkt", um den Anfang der Kontur
auf den Startpunkt des Elementes zu legen.
- ODER -
Drücken Sie den Softkey "Element Endpunkt", um den Anfang der Kontur
auf den Endpunkt des Elementes zu legen.
- ODER -
Drücken Sie den Softkey "Element Mitte", um den Anfang der Kontur auf
die Mitte des Elementes zu legen.
- ODER -
Drücken Sie den Softkey "Cursor", um den Anfang des Elements mit dem
Cursor auf einen beliebigen Punkt festzulegen.
9.
Drücken Sie auf den Softkey "OK", um die Auswahl zu bestätigen
Bedienhandbuch, 05/2017, A5E40868517
