Elektrische Verkabelung; Wichtiger Warnhinweis - dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen

COMPACT 3.0
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht
werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht und es kommt
zu irreparablen Schäden an den Kompressormodulen.
Doppelradialgebläse
Kommunikationskabel
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
2
Kompressor

WICHTIGER WARNHINWEIS!

Elektroniksteuerung
Original-Schuss
57

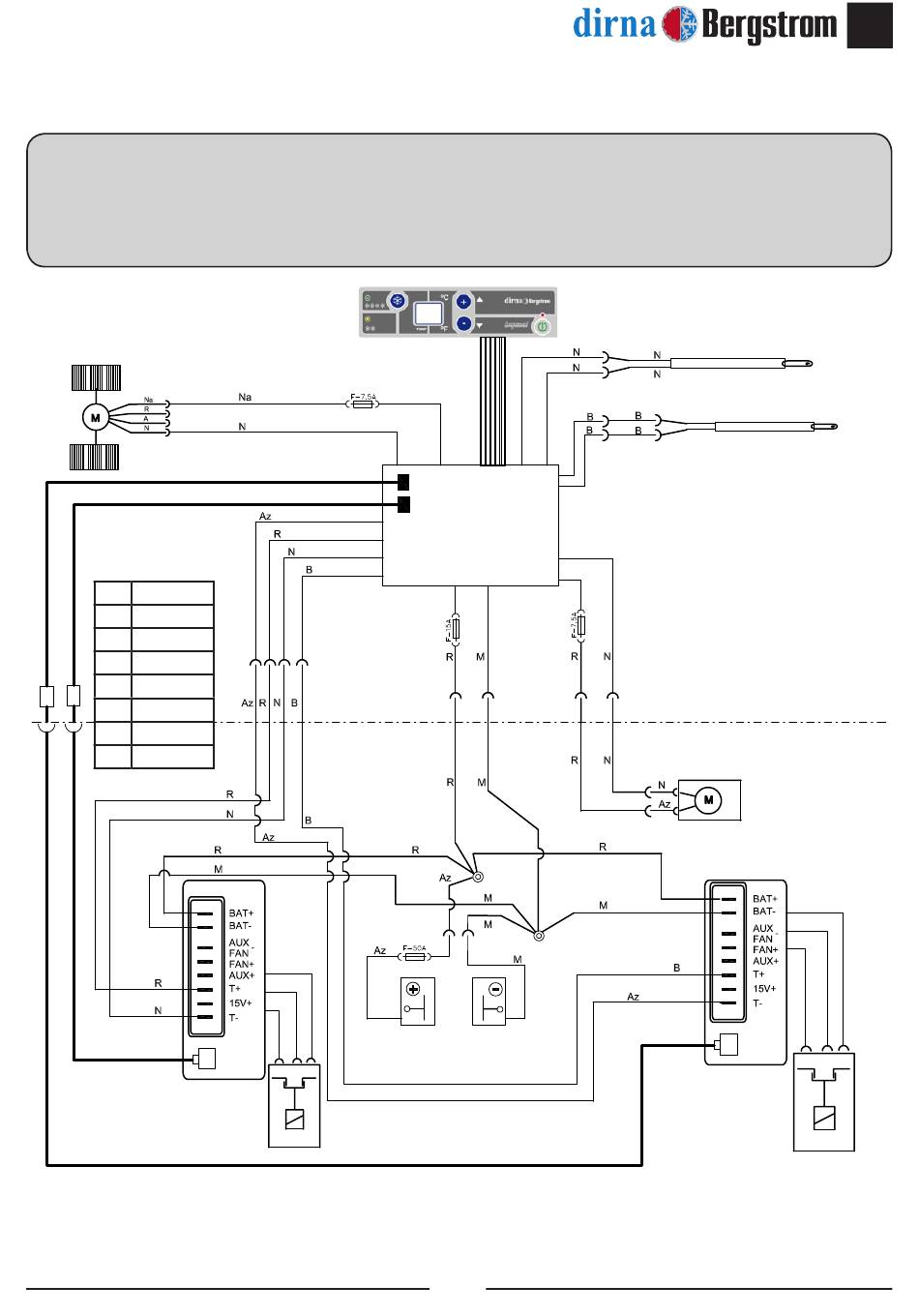

ElektrischeVerkabelung
Abluftsensor
Sensor
(Frostschutz)
Kondensatorlüfter
Kompressor
electronisches
modul
1
Kompressor
GE
®
