COMPACT 3.0

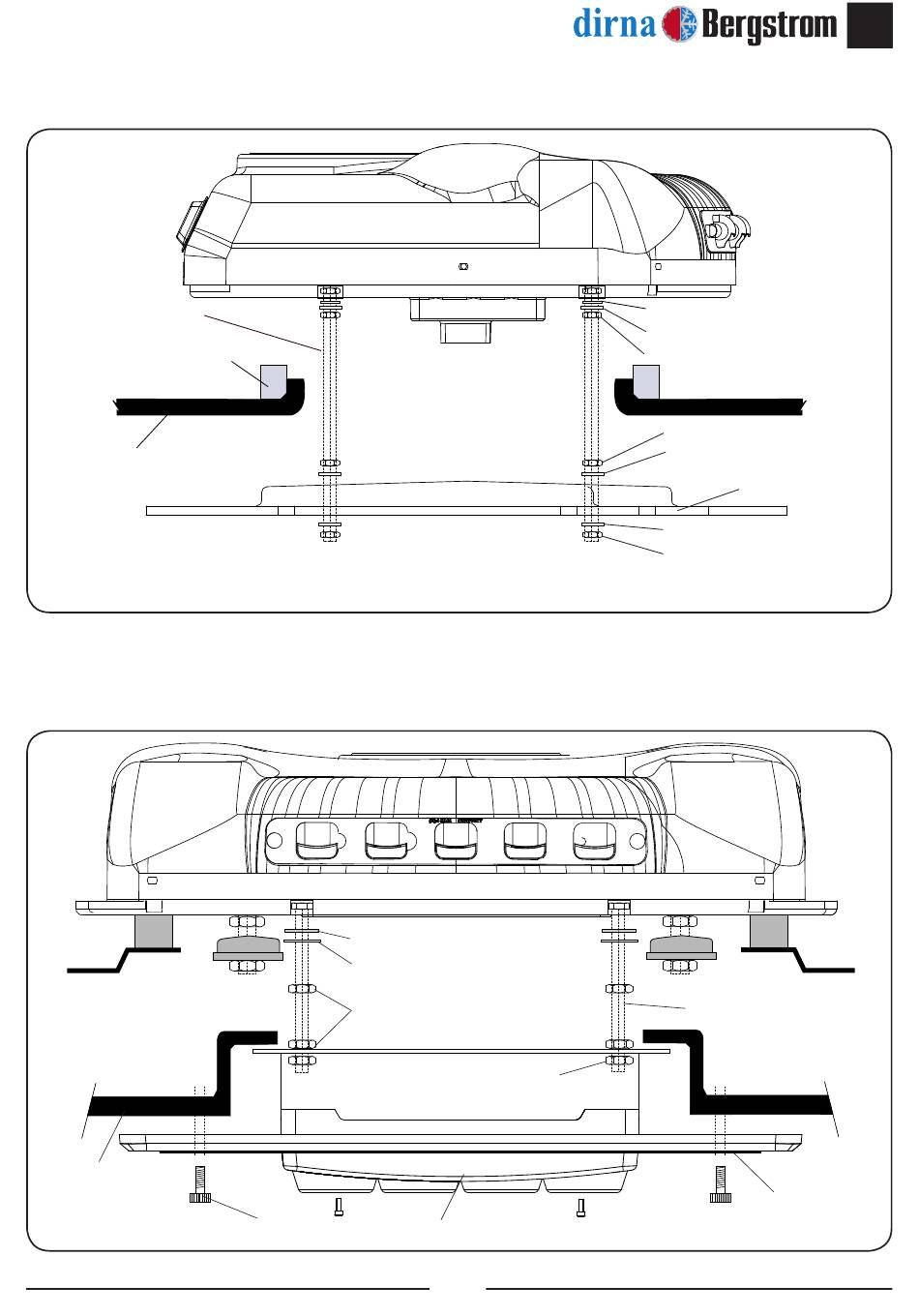

Vista explosionada hasta la fijación de los soportes
Espárrago
M8 x70 x 100 ó 120
Junta de EPDM de 15 ó 25 mm
según altura del nervio de la
cabina
Techo cabina
Vista explosionada hasta la fijación de las consolas
Tapizado
Arandela goma Ø 6
Arandela plana Ø6 ala ancha
Tuerca M6
Tornillo original Panel de distribución de aire
Tuerca M6
11
Arandela de goma ø 7
Arandela plana ø 8 ala ancha
Tuerca M8
Tuerca M8
Arandela plana ø 8 ala ancha
Soporte aluminio
Arandela plana ala ancha
Tuerca M8 autoblocante
Espárrago M6
Consola
