COMPACT 3.0

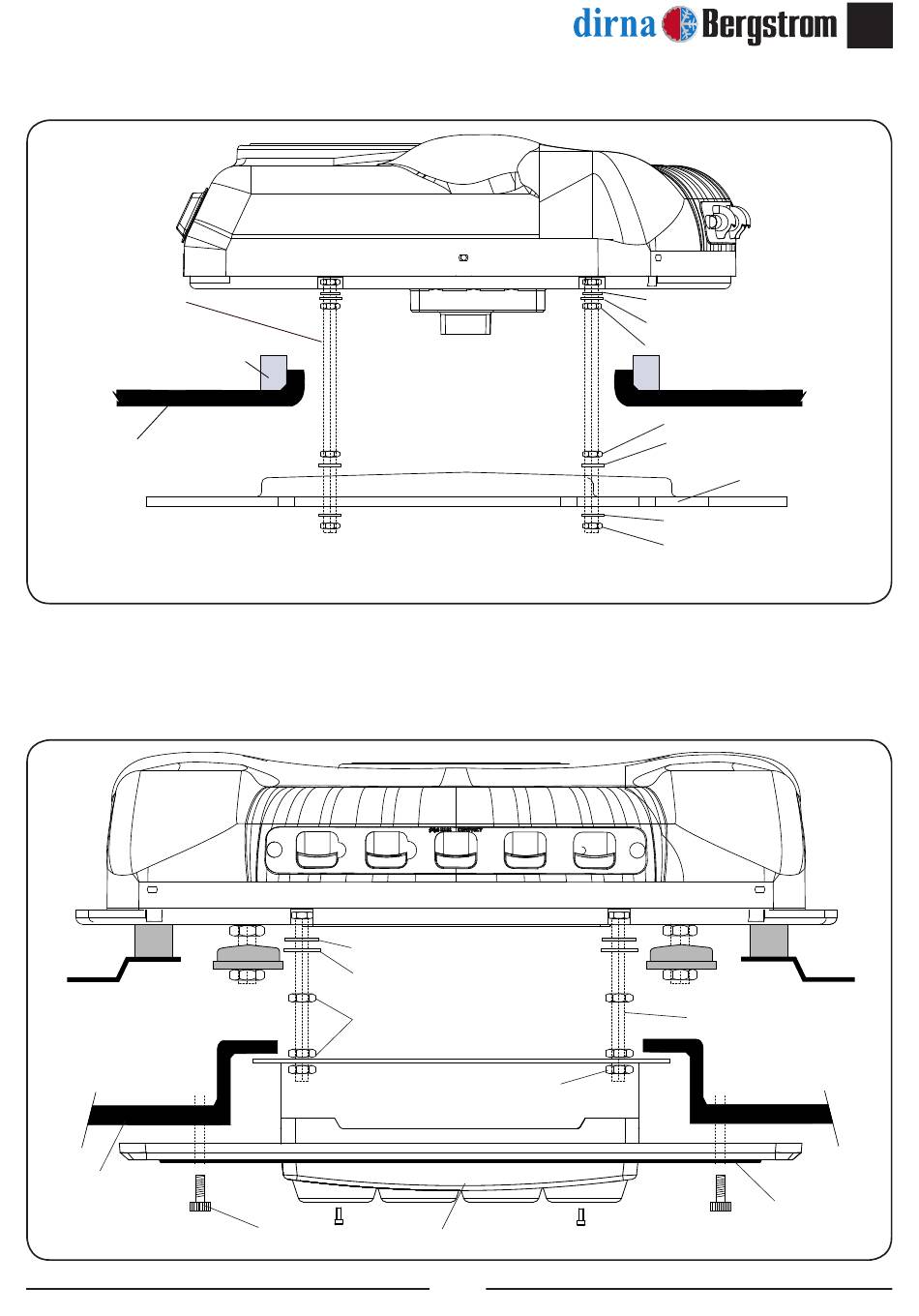

Vue explosée jusqu'à la fixation des supports de fixation
Goujon de
M8 x70 x 100 ó 120
Joint en caoutchouc de 15 ou 25
mm selon la hauteur du nerf du
toit de la cabine
Toit cabine
Vue explosée jusqu'à fixation des consoles
Tapisserie
Rondelle caoutchouc Ø 6
Rondelle plate Ø6 à large papillon
Écrou M6
Vis d´origine Panneau intérieur de distribution d'air
Écrou M6
39
Rondelle caouchouc ø 8
Rondelle plate ø 8 large papillon
Écrou M8
Écrou M8
Rondelle plate ø 8 large papillon
Support fixation
Rondelle plate large papillon
Écrou M8 autobloquant
Goujon M6
Console
