dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 35

COMPACT 3.0

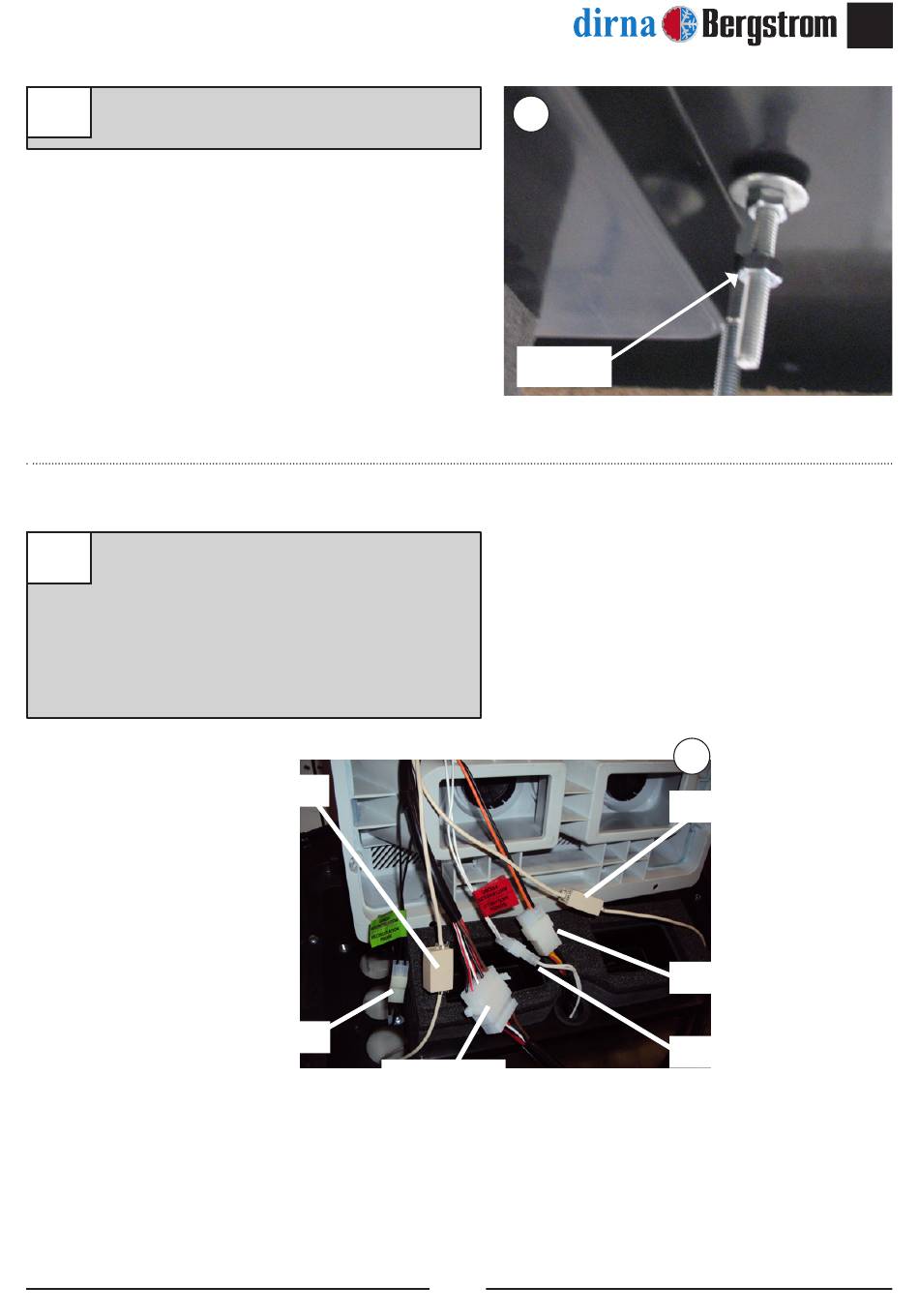

Placer l'écrou (1) M6 sans le serrer sur chaque
9a
goujon.
Entre la base et le panneau inférieur de
9b
distribution d'air, connecter (2) boîtes à deux
voies de capteur antigel (câbles blancs)
et capteur d'air de retour (câbles noirs), la
boîte à 4 voies du souffleur, (2) câbles de
communication et la boîte à 8 voies de câblage
à la connexion avec contrôle électronique.
Câble de communication
Capteur d'air de retour
9a
écrou M6
Boîte à 8 voies
35
FR
®
9b
Câble de communication
Souffleur
Capteur antigel
