dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 62

COMPACT 3.0
IT

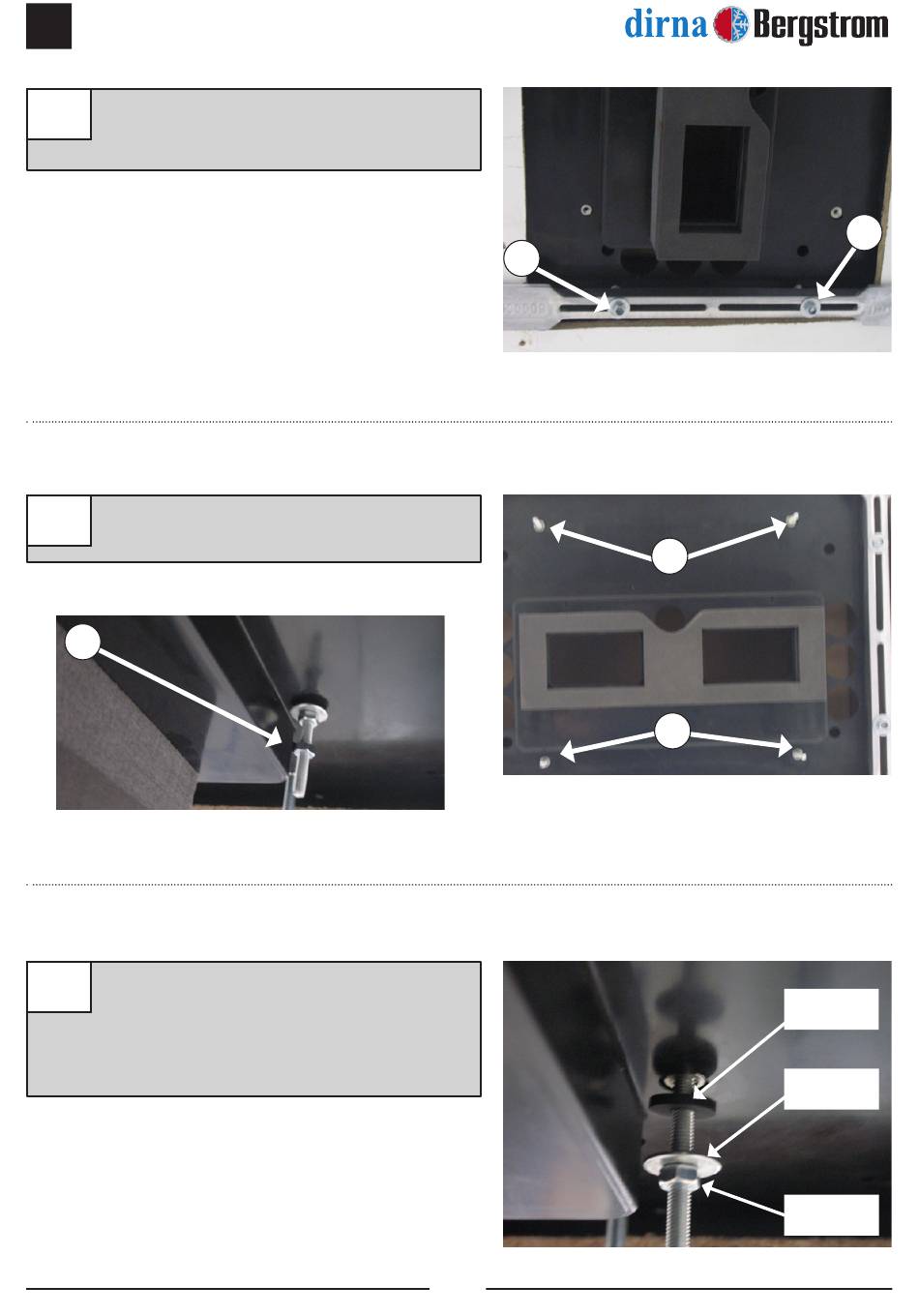

Fissare i supporti di fissaggio (2), con una
7
rondella (1) e un dado autobloccante (1) M8,
senza stringere.
Avvitare di 10 mm i perni (4) M6 x 80, dove
8
indicato distanza (A) segun nella a figura 10.
8
Inserire (1) rondella Ø 6 di gomma, (1) rondella
9
piana Ø 6 a testa larga e (1) dado M6 su ogni
vite prigioniera M6. Quindi stringere il dado
fino a premere leggermente la rondella di
gomma.
7
62
8
8
Rondella
gomma
Rondella a
testa larga
Dado M6
®
7
