COMPACT 3.0
FR

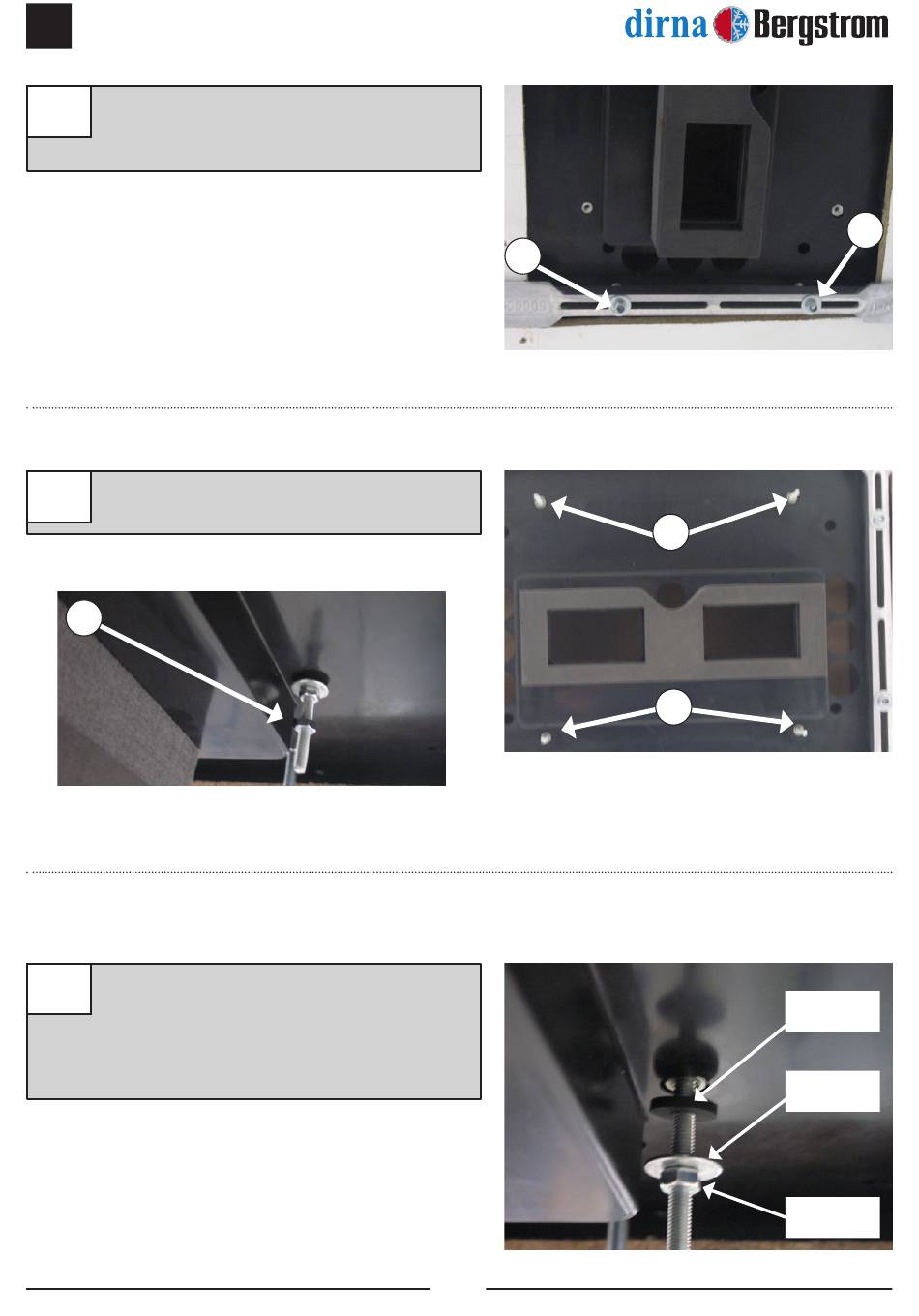

Placer les supports de fixation (2), avec une
7
rondelle (1) et un écrou autobloquant (1) M8,
sans serrer.
Visser 10 mm les goujons (4) M6 x 80, comme
8
indiqué au (D) du schema point 10.
8
Placer (1) rondelle mouse dimètre 6 (1) plain
9
rondelle dimètre 6 aile large et (1) écrou M6
sur chaqu´un des asperges M6. En suivant
serrer l´écrou jusqu´au la rondelle à mouse
reste un peu pressée.
7
34
8
8
rondelle à
mouse
rondelle aile
large
écrou M6
®
7
