dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 37

COMPACT 3.0

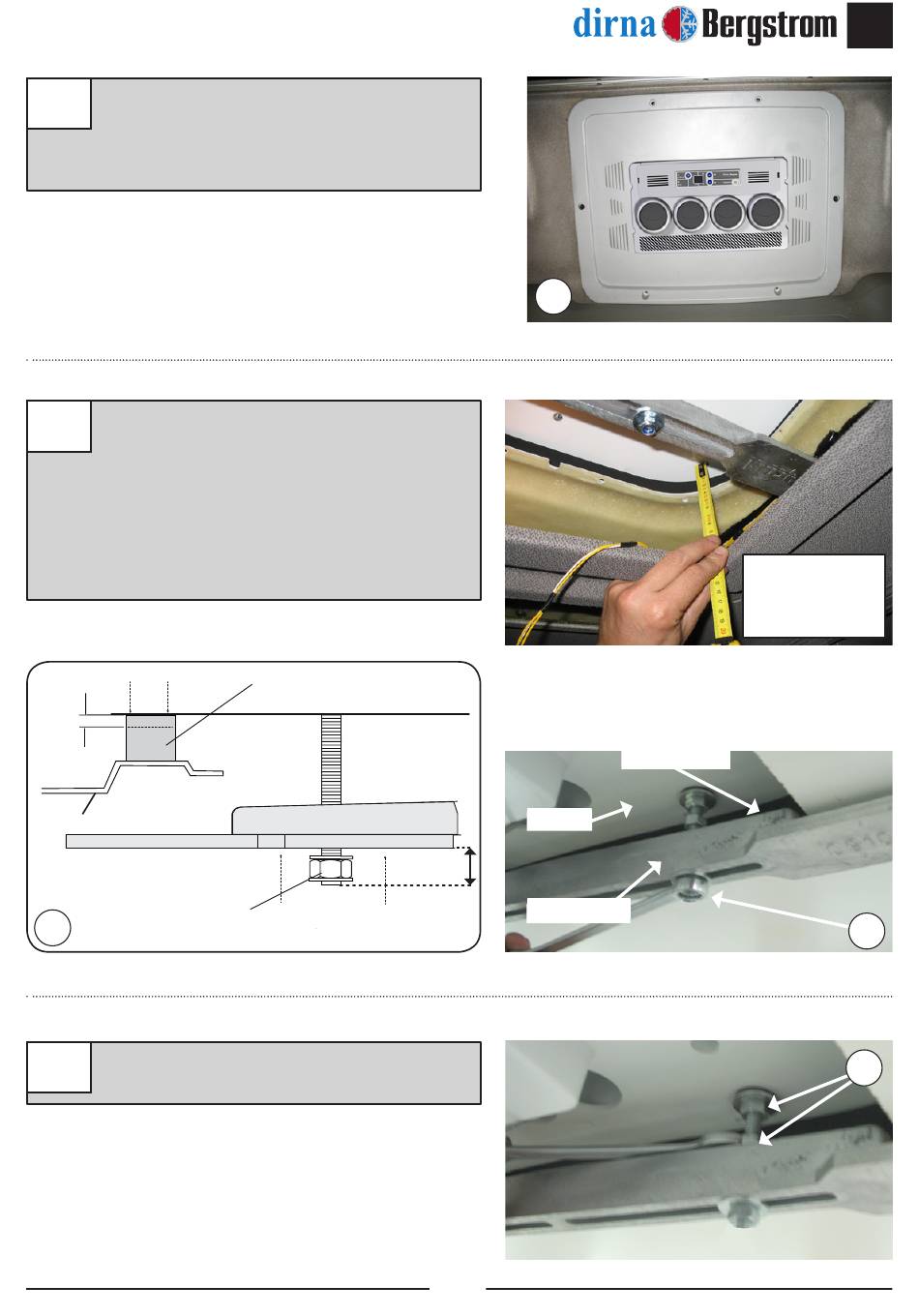

Présenter la console avec les vis d'origine et
12
centrer l'équipement sur la position la mieux
adaptée, jusqu'à ce que les vis d'origine
coïncident dans leur emplacement.
Fixer les supports en serrant les écrous
13
jusqu'à serrer le joint EPDM de l'appareil entre
3 et 6 mm.
Important: Pour éviter la filtration d'eau dans
la cabine, vérifier le serrage du joint EPDMA
à la base du Compact, comme indiqué sur le
diagramme.
3-6mm.
Toit cabine
Serrer l'écrou autobloquant
jusqu'à serrer le joint EPDM
13
3 et 6 mm.
Serrer les écrous (4) M8 afin de fixer à (4)
14
l'unité base.
Joint EPDM
10 mm*
(*) (environ après serrage)
12
Base
Support
37
Vérifier la
compression du joint
EPDM en utilisant un
flexomètre daus les
quatre cous.
Joint EPDM
FR
®
13
14
