COMPACT 3.0
IT
®

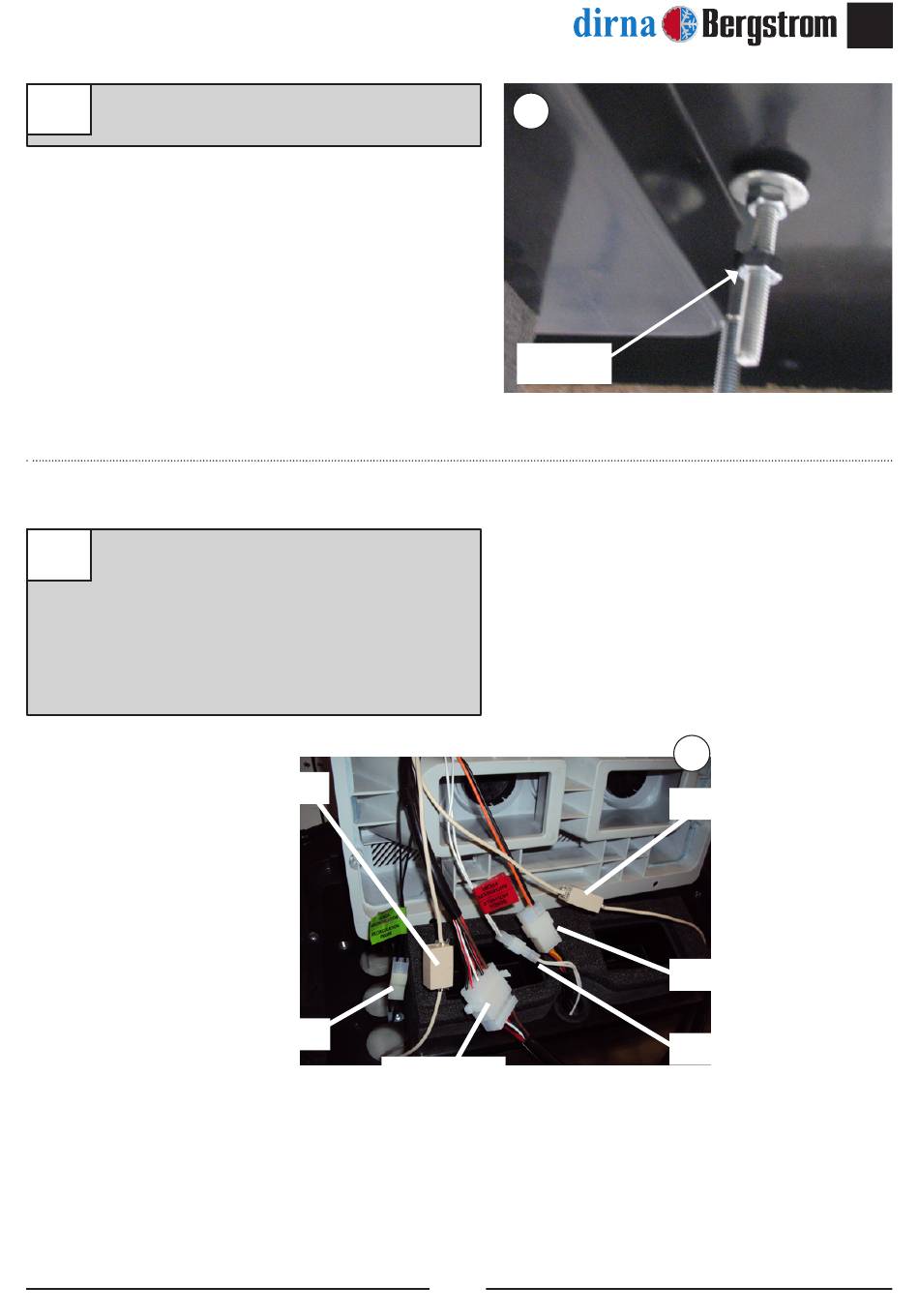

Inserire il dado (1) M6 senza stringere in ogni
9a
9a
vite prigioniera.
Dado M6
Tra la base e il pannello interno di distribuzione
9b
dell'aria, collegare (2) scatole a due vie del
sensore antigelo (cavi bianchi) e del sensore
dell'aria di ritorno (cavi neri), la scatola a 4 vie
del ventilatore, (2) cavi di comunicazione e la
scatola a 8 vie del cablaggio di connessione
con il controllo elettronico.
9b
Cavo di comunicazione
Cavo di comunicazione
Ventilatore
Sensore aria di ritorno
Sensore antigelo
Scatola a 8 vie
