dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 67

COMPACT 3.0

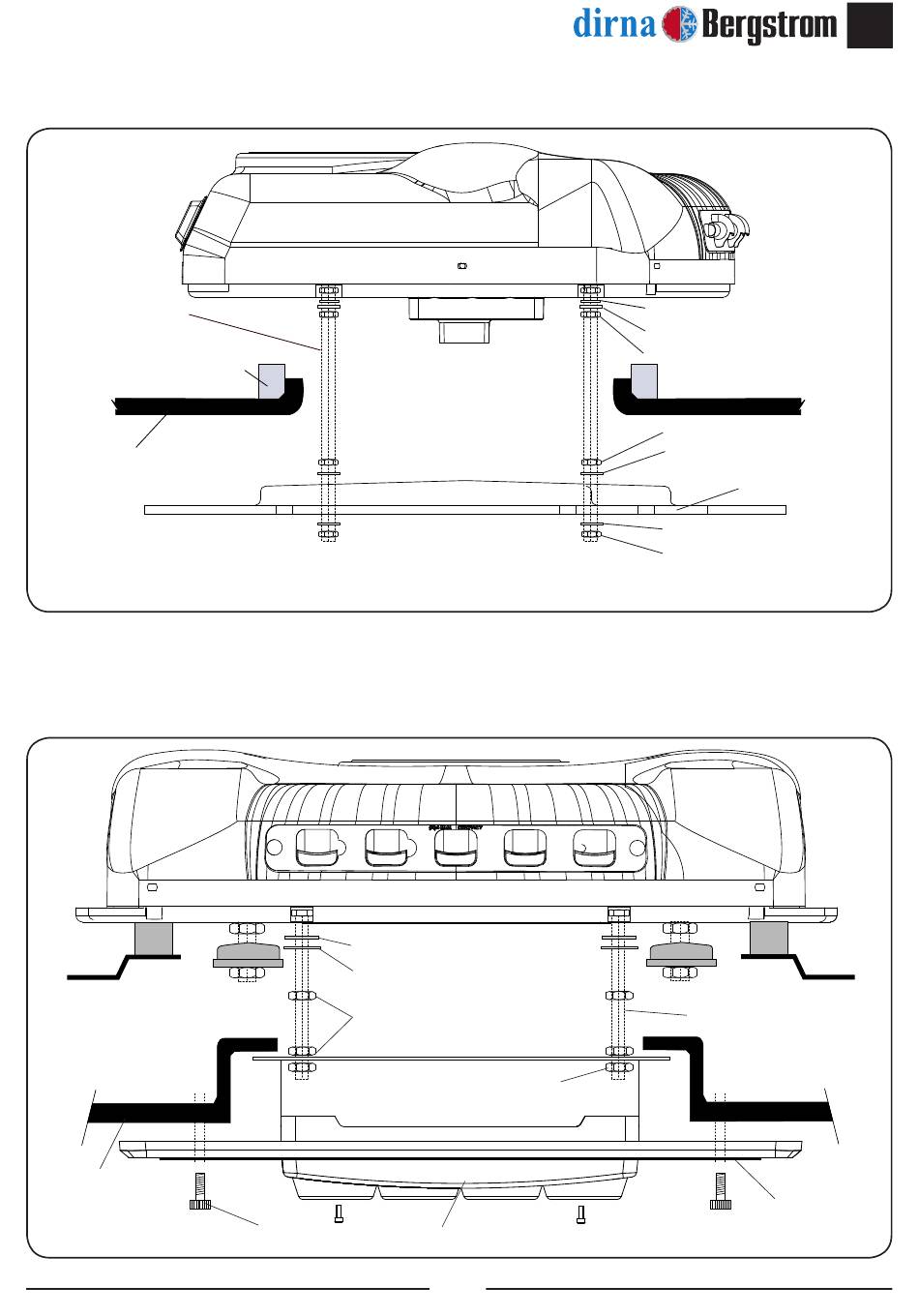

Vista dettagliata fino al fissaggio dei supporti
Vite prigioniera di
M8 x70 x 100 ó 120
Giuntura di gomma di 15 o 25
mm. A seconda dell´altezza del
rinforzo della cabina.
Tettuccio cabina
Vista dettagliata fino al fissaggio della consolle
Tappezzeria
Rondella di gomma Ø 6
Rondella piatta Ø6 a testa larga
Dadi M6
Vite originale Panneau intérieur de distribution d'air
Dadi M6
67
Rondella di gomma ø 7
Rondella piatta ø 8 a testa larga
Dadi M8
Dadi M8
Rondella piatta ø 8 a testa larga
Supporto fissaggio
Rondella piatta a testa larga
Dado M8 autobloccante
Vite prigioniera M6
Consolle
IT
®
