Grundfos TPE2 Montage- Und Betriebsanleitung Seite 76

Rücksetzverzögerung
Die Rücksetzverzögerung reicht vom Zeitpunkt, ab
dem der Messwert wieder innerhalb der eingestellten
Grenze einschließlich dem eingestellten
Hystereseband liegt, bis zum Zurücksetzen der
Funktion.
Beispiel
Die Funktion soll den Druck am Druckstutzen der
Pumpe überwachen. Beträgt der Druck länger als fünf
Sekunden weniger als 5 bar, soll eine Warnmeldung
ausgegeben werden. Steigt der Druck am
Druckstutzen länger als acht Sekunden wieder auf
über 7 bar, soll die Warnmeldung zurückgesetzt
werden.
1
2
4 4
A
5

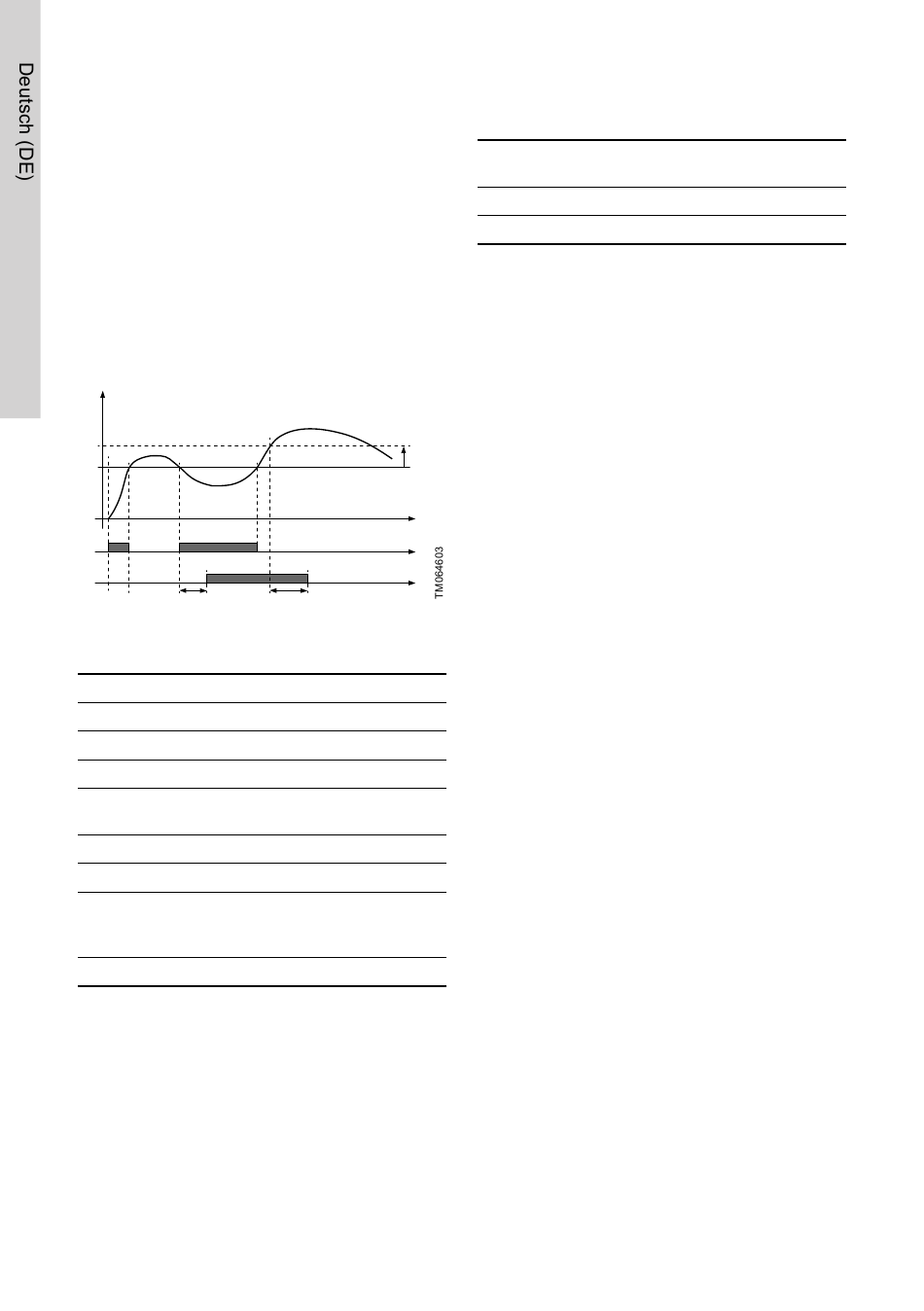

„Grenzwert überschritten" (Beispiel)
Pos. Einstellparameter
1 Messparameter
2 Grenzwert
3 Hystereseband
Grenzwert überschritten
4
bei
5 Ansprechverzögerung
6 Rücksetzverzögerung
Ausführen der Funktion
A "Grenzwertüberschrei-
tung"
- Maßnahme
Werkseinstellung
Siehe Abschnitt „Werkseinstellungen".
Weitere Informationen
17.15 „Melderelais 1 und 2" (Relaisausgänge)
35. Werkseinstellungen
76
3
T
6
Einstellen
Förderdruck
5 bar
2 bar
Grenzwertunter-
schreitung
5 Sekunden
8 Sekunden
-
Warnung
17.23 Impulsdurchflussmesser einrichten
Pumpenausfüh- Impulsdurchflussmesser ein-
rung
TPE3, TPE3 D
TPE2, TPE2 D
An einem der Digitaleingänge kann ein
Impulsdurchflussmesser angeschlossen werden, um
den aktuellen und aufsummierten Förderstrom
aufzuzeichnen. Basierend auf diesen Werten kann
zusätzlich der spezifische Stromverbrauch [kWh/m
Um einen Impuls-Durchflussmesser zu aktivieren,
setzen Sie einen der Digitaleingänge auf
Aufsummierter Volumenstrom und stellen Sie das
geförderte Volumen pro Impuls ein. Siehe Abschnitt
Digitaleingänge.
Werkseinstellung
Siehe Abschnitt „Werkseinstellungen".
Weitere Informationen
17.13 Digitaleingänge
35. Werkseinstellungen
richten
●
●
