Grundfos TPE2 Montage- Und Betriebsanleitung Seite 16

Der Klemmenkasten kann in jede beliebige Position
gedreht werden. Verändern Sie die
Klemmenkastenposition wie folgt:

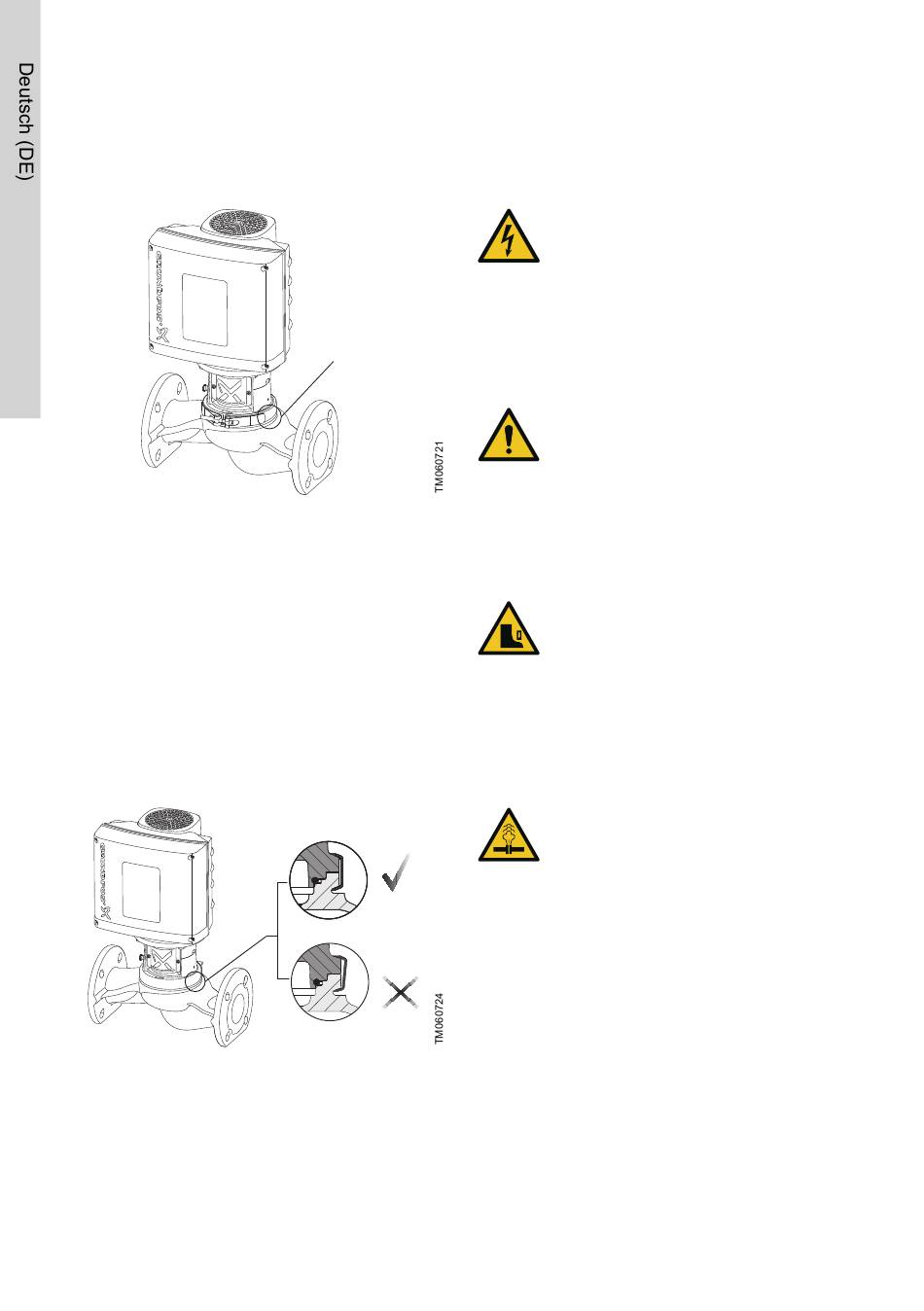

1. Lösen Sie das Spannstück, mit dem der
Pumpenkopf am Pumpengehäuse befestigt ist.
Spannstück (A)
2. Drehen Sie den Pumpenkopf in die gewünschte
Position.
3. Überprüfen Sie Folgendes, bevor Sie das
Spannstück festziehen:
• Die Kontaktflächen zwischen dem
Pumpengehäuse und dem Pumpenkopf
müssen vollständig aufeinander aufliegen.
• Das Spannstück muss korrekt in die
Aussparung für den Flansch am Pumpenkopf
und am Pumpengehäuse gesetzt werden.
Anzugsmoment: 8 Nm (± 1 Nm).
Weitere Informationen
5.2 Batterie
8.3 Montieren des Pumpenkopfs
16
8.3 Montieren des Pumpenkopfs
A
Wenn der Pumpenkopf vom Pumpengehäuse
abgehoben wurde, führen Sie die folgenden
Arbeitsschritte aus, um den Pumpenkopf wieder
ordnungsgemäß zu montieren:
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
‐
Schalten Sie die Stromversorgung zum
Motor und zu den Melderelais ab.
Warten Sie mindestens fünf Minuten
lang, bevor Sie Anschlüsse im
Klemmenkasten vornehmen. Stellen
Sie sicher, dass die Stromversorgung
nicht versehentlich wieder
eingeschaltet werden kann.
WARNUNG
Herabfallende Gegenstände
Tod oder ernsthafte Personenschäden
‐
Wurde der Pumpenkopf teilweise oder
vollständig vom Pumpengehäuse
demontiert, ist bei der erneuten
Montage des Pumpenkopfs besondere
Aufmerksamkeit erforderlich.
ACHTUNG
Quetschung der Füße
Leichte oder mittelschwere
Personenschäden
‐
Tragen Sie Sicherheitsschuhe.
‐
Gehen Sie beim Lösen des
Spannstücks mit besonderer Sorgfalt
vor, damit der Pumpenkopf nicht
herunterfällt. Siehe Abbildung Klemme
(A).
WARNUNG
Anlage unter Druck
Tod oder ernsthafte Personenschäden
‐
Achten Sie beim Lösen des
Spannbands besonders auf eventuell
austretende Gase. Siehe Abbildung
Klemme (A).
‐
Tragen Sie eine persönliche
Schutzausrüstung.
