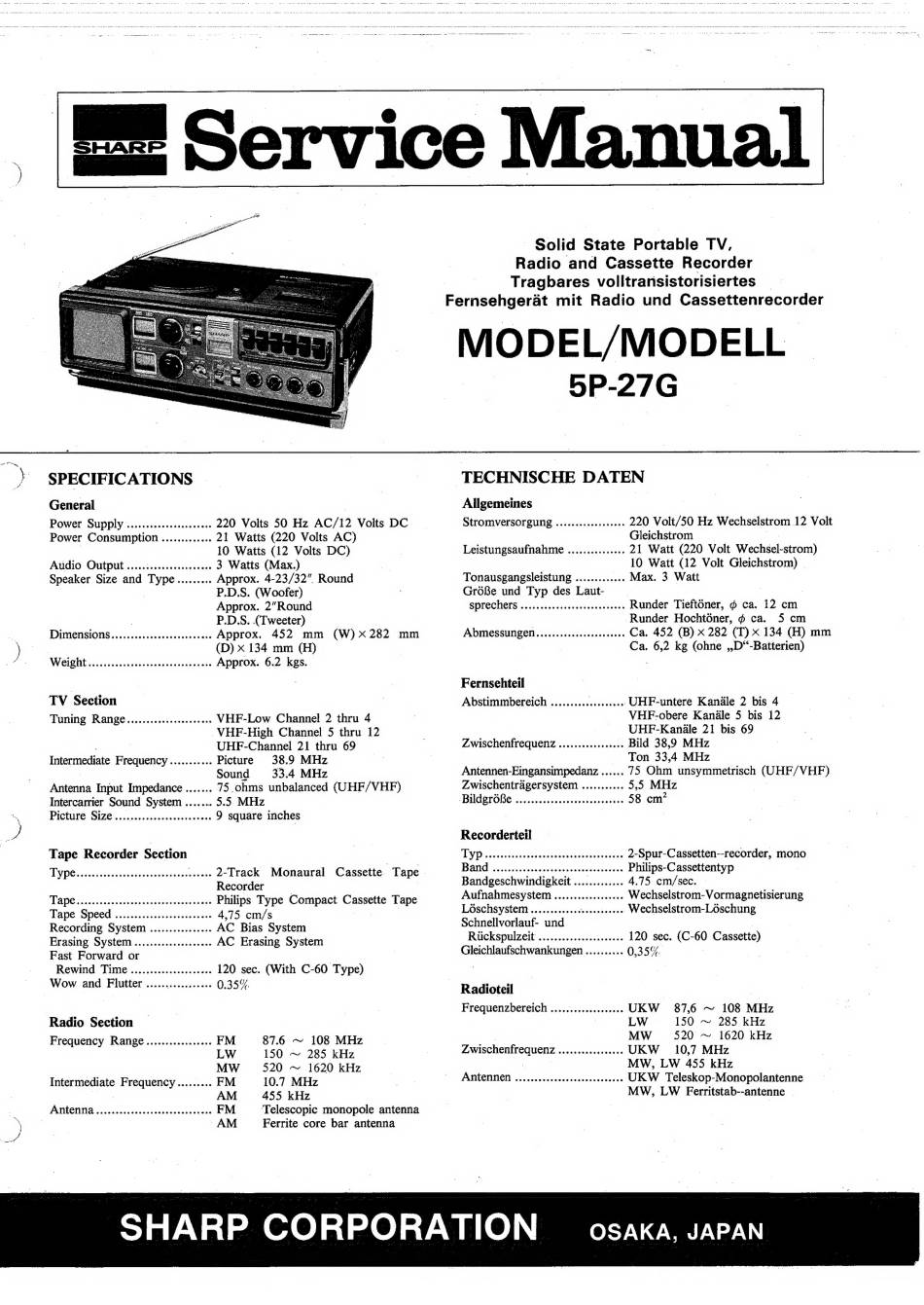

Sharp 5P-27G Serviceanleitung
Vorschau ausblenden Andere Handbücher für 5P-27G:

Werbung

ee
SPECIFICATIONS
General
|
Power Supply ............csssoeeess 220 Volts 50 Hz AC/12 Volts DC
Power Consumption ............. 21 Watts (220 Volts AC)
10 Watts (12 Volts DC)
Audio Output .........c.ceceeeeeees 3 Watts (Max.)
Speaker Size and Type......... Approx. 4-23/32" Round
P.D.S. (Woofer)
Approx. 2"Round
|
P.D.S. (Tweeter)
|
DIMENSIONS...........eccceeerereevens Approx.
452
mm
(W)x282
mm
(D) x 134 mm (H)
WY GION ses tatese eine stavstacessbannes Approx. 6.2 kgs.
TV Section
Tuning Range.........ssscscceeacs VHF-Low Channel 2 thru 4
VHF-High Channel 5 thru 12
UHF-Channel 21 thru 69
Intermediate Frequency ........... Picture
38.9 MHz
Sound
33.4 MHz
Antenna Input Impedance ....... 75 ohms unbalanced (UHF/VHF)
Intercarrier Sound System ...... . 5.5 MHz
PICHILC SIZE cscnisecsornssceraceeveve 9 square inches
EVIDG c icccacesnesdaceensuneterdinsvaees 2-Track
Monaural
Cassette Tape
Recorder
|
DADC pe Siciivecadio
nace eisseieian Philips Type Compact Cassette Tape
Tape Speed .......... aAeeasueaewtess 4.75 cm/s
as
Recording System ............+6+ AC Bias System
Erasing System .......scccessscoess AC Erasing System
Fast Forward or
|
Rewind Time ...........csecseeeee 120 sec. (With C-60 Type)
Wow and Flutter ...... Sasepeanetse 0.35%
Radio Section
Frequency Range............s000 FM
87.6 ~
108 MHz
LW
150 ~ 285 kHz
MW
520 ~ 1620 kHz
Intermediate Frequency......... FM
10.7 MHz
oo
AM
455 kHz
Antenna ......cccceeeeee Te
FM
Telescopic monopole antenna
AM
Ferrite core bar antenna

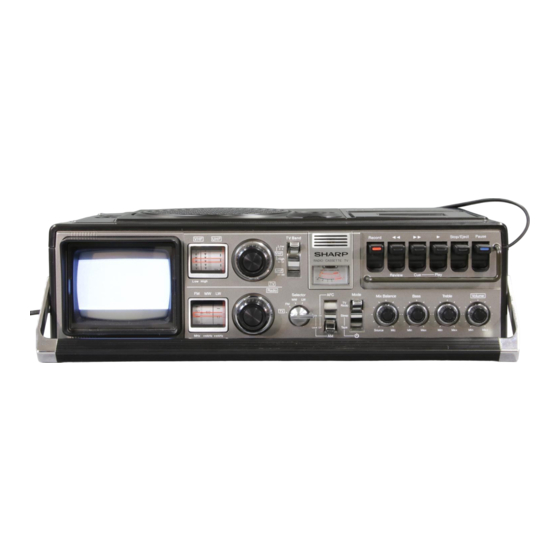

Solid State Portable TV,
Radio and Cassette Recorder
Tragbares volltransistorisiertes _
Fernsehgerat mit Radio und Cassettenrecorder
MODEL/MODELL >
5P-27G
TECHNISCHE DATEN
Allgemeines
StrOMVersOrgung .........ccseeceee 220 Volt/50 Hz Wechselstrom 12 Volt
Gleichstrom
Leistungsaufnahme ............+.. 21 Watt (220 Volt Wechsel-strom)
10 Watt (12 Volt Gleichstrom)
Tonausgangsleistung .......... ... Max. 3 Watt
GroBe und Typ des Laut-
SPLECHeOls asasssccav veeecesescce sees Runder Tieft6ner, ¢ ca. 12 cm
-Runder Hochtoner, ¢ ca.
5 cm
ADMESSUNGERN........0.csceceeceeees Ca. 452 (B) x 282 (T) x 134 (H) mm
|
|
Ca. 6,2 kg (ohne ,,D%-Batterien)
Fernsehteil
Abstimmbereich .......... avesusen UHF-untere Kanale 2 bis 4
VHF-obere Kandle 5 bis 12
.
UHF-Kandle 21 bis 69
Zwischenfrequenz .........sss000 . Bild 38,9 MHz
Ton
33,4 MHz
Antennen-Eingansimpedanz ...... 75 Ohm unsymmetrisch (UHF/VHF)
Zwischentragersystem ........... 5,5 MHz
Bild GtOBe secs cnocscsiesssveaveceses 58 cm'
Recorderteil
TYP caitcccetatwasvedinscescdveceucueesen 2-Spur-Cassetten--recorder, mono
Bane) o.cstovesveceuscencvepsasestesese: Philips-Cassettentyp
Bandgeschwindigkeit ............. 4.75 cm/sec.
-
Aufnahmesystem ............c0006. Wechselstrom-Vormagnetisierung
Léschsystem ............- seeostereee Wechselstrom-Loschung
Schnellvorlauf- und
|
Ruckspulzeit .c.ceeseiccsvesiseees 120 sec. (C-60 Cassette)
Gleichlaufschwankungen .......... 0,35%.
Radioteil
|
-
PrequenZDereien icc sccsaeteises UKW
87,6 ~
108 MHz
LW
150 ~
285 kHz
MW
520 ~
1620 kHz
ZwischenfrequenZ .........scseeees UKW
10,7 MHz
|
MW, LW 455 kHz
AUGRGD oss wird Saeuss Sevebncecces UKW
Teleskop-Monopolantenne
MW, LW Ferritstab--antenne —
Ja PN =) 2x0) -1°10)-7-W 0) \ MET eT
