SMA Solar Technology AG
6.4 Öffentliches Stromnetz anschließen
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Der Leiterquerschnitt muss nach der Bemessungseingangsleistung des öffentlichen Stromnetzes ausgewählt sein.
☐ Leiterquerschnitt: 50 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschlusssicher verlegt sein.
☐ Die Außenleiter, der Neutralleiter und der Schutzleiter müssen denselben Leiterquerschnitt haben.
☐ AC-Leiter und DC-Leiter müssen immer in getrennten Kabeln geführt werden.
Vorgehen:
1. Die Leistungskabel der Multicluster-Box in die Grid-Connect-Box einführen (siehe Kapitel 9.3, Seite 25).
2. Den Schutzleiter an der Federkraftklemme PE am Anschluss X301:4 anschließen (siehe Kapitel 9.4.1, Seite 26).
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X301:5 anschließen.
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X301:1-3 anschließen.
5. Sicherstellen, dass am Netzanschlusspunkt ein rechtes Drehfeld anliegt.
6. Für die Zugentlastung in der Federkraftklemme die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
montieren. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
6.5 Steuerkabel anschließen
Belegung der Federkraftklemmen mit den Steuerkabeln:

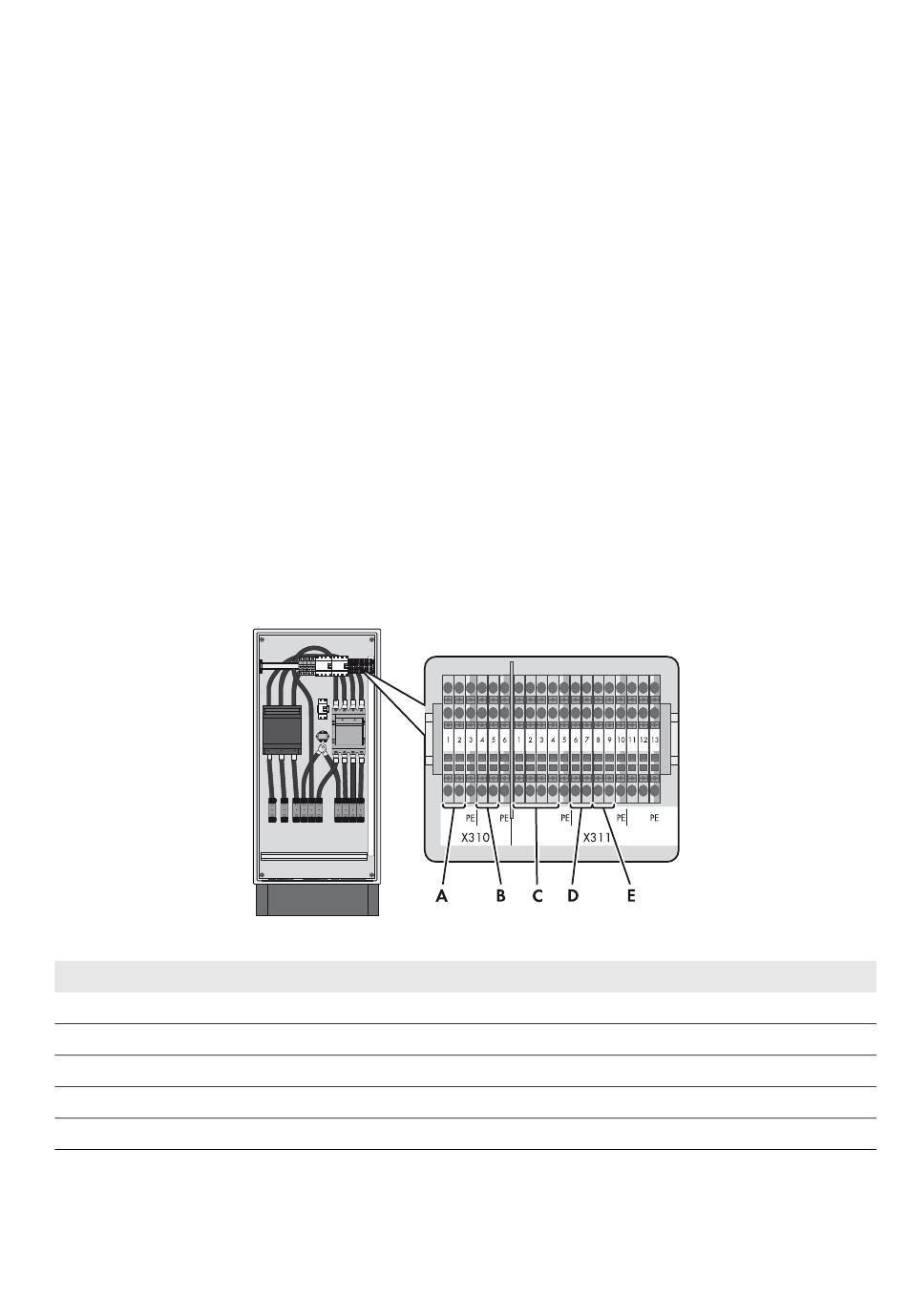

Abbildung 10: Übersicht der Federkraftklemmen in der Grid-Connect-Box
Position
Erklärung
A
Verriegelung des Erdungsschütz der Multicluster-Box (DC)
B
Rückmeldung des Netzschütz der Grid-Connect-Box (DC)
C
Spannungsmessung der Grid-Connect-Box (AC)
D
Verriegelung des Generatorschütz der Multicluster-Box (AC)
E
Verriegelung des Netzschütz der Grid-Connect-Box (AC)
Betriebsanleitung
GRID-BOX-12-3-20-BE-de-11
6 Elektrischer Anschluss
19
