SMA Solar Technology AG
9.3 Kabel einführen
Beschädigung der Grid-Connect-Box durch eindringende Feuchtigkeit
Durch überdehnte oder beschädigte Membrane kann Staub und Feuchtigkeit in die Grid-Connect-Box dringen. Staub
und Feuchtigkeit können die Grid-Connect-Box irreparabel beschädigen.
• Bei der Wahl der Kabeleinführung den Durchmesser der Membran und den Durchmesser des Kabels beachten.
• Geeignetes Werkzeug zum Durchstoßen der Membran wählen.
• Sicherstellen, dass die Membran beim Einführen des Kabels nicht reißt.
Voraussetzung:
☐ Die Sockelblenden müssen demontiert sein (siehe Kapitel 5.4.2 „Grid-Connect-Box transportieren und
aufstellen", Seite 16).
Vorgehen:
1. Schutzabdeckung der Grid-Connect-Box demontieren (siehe Kapitel 9.1, Seite 23).

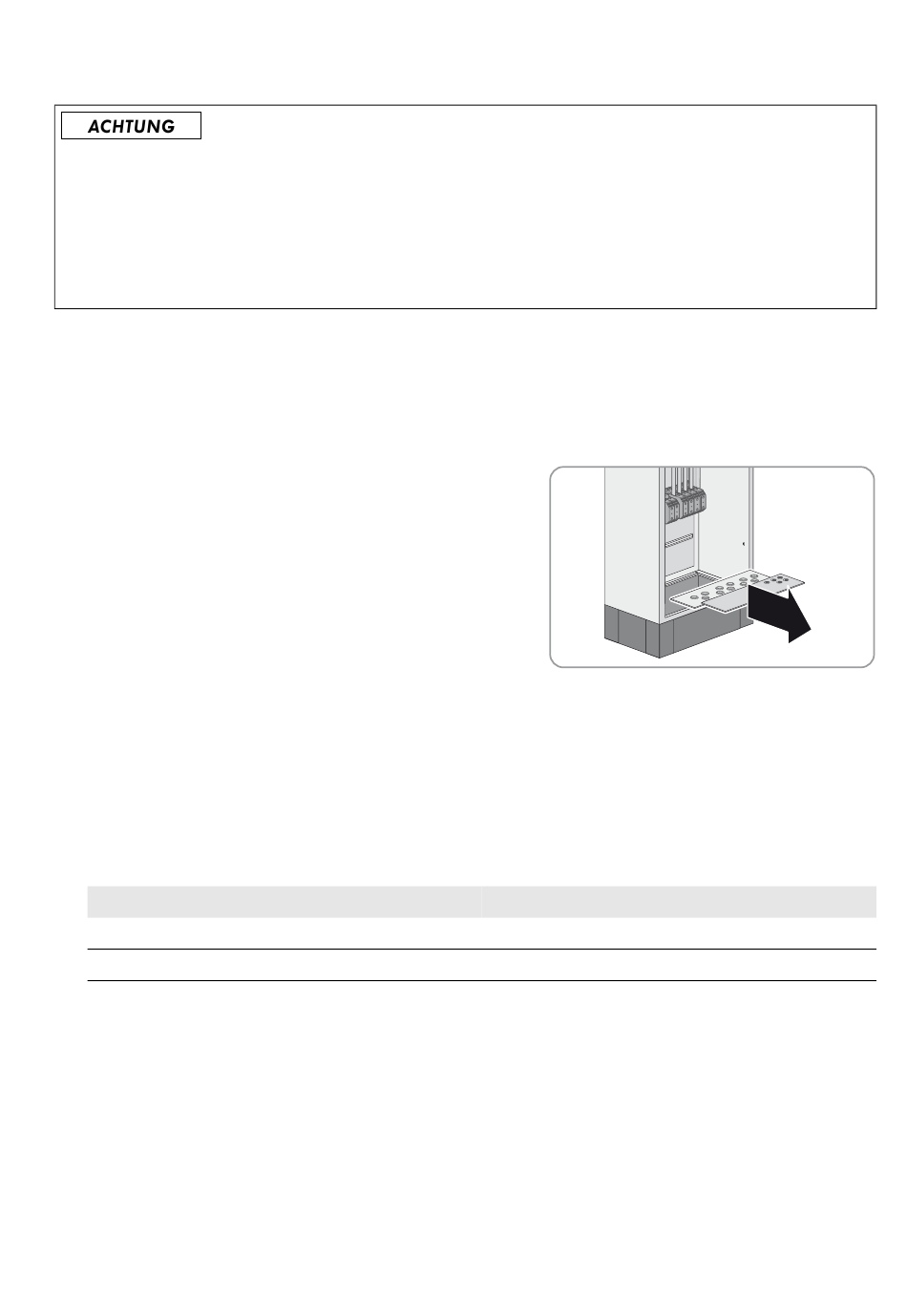

2. Am Boden der Grid-Connect-Box alle Schrauben der vorderen
und hinteren Bodenplatte entfernen (TX 25) und die Bodenplatten
entnehmen.
3. Alle Kabel nach folgendem Vorgehen in die Grid-Connect-Box einführen:
• Geeignete Kabeleinführung für das jeweilige Kabel wählen.
• Membran der gewählten Kabeleinführung mit einem spitzen Gegenstand durchstechen. Dabei sicherstellen,
dass die Öffnung nicht zu groß wird.
• Jedes Kabel durch die Membran der gewählten Kabeleinführung in das Innere der Grid-Connect-Box führen.
Dabei sicherstellen, dass das Kabel dicht von der Membran umschlossen bleibt.
• Jedes Kabel abisolieren.
Kabeltyp
Leistungskabel
Steuerkabel
4. Bodenplatte einsetzen und alle Schrauben der Bodenplatte festziehen (TX 25, Anzugsdrehmoment: 9 Nm).
5. Sockelblenden der Grid-Connect-Box mit Befestigungsschrauben festschrauben (TX 30,
Anzugsdrehmoment: 12 Nm).
Betriebsanleitung
9 Wiederkehrende Handlungen
Abisolierlänge
40 mm
20 mm
GRID-BOX-12-3-20-BE-de-11
25
