SMA Solar Technology AG
4 Produktbeschreibung
4.1 Grid-Connect-Box
Die Grid-Connect-Box ist eine automatische Umschalteinrichtung und ermöglicht den sicheren Betrieb des öffentlichen
Stromnetzes und eines Generators als Energiequellen eines SMA Multicluster-Systems.

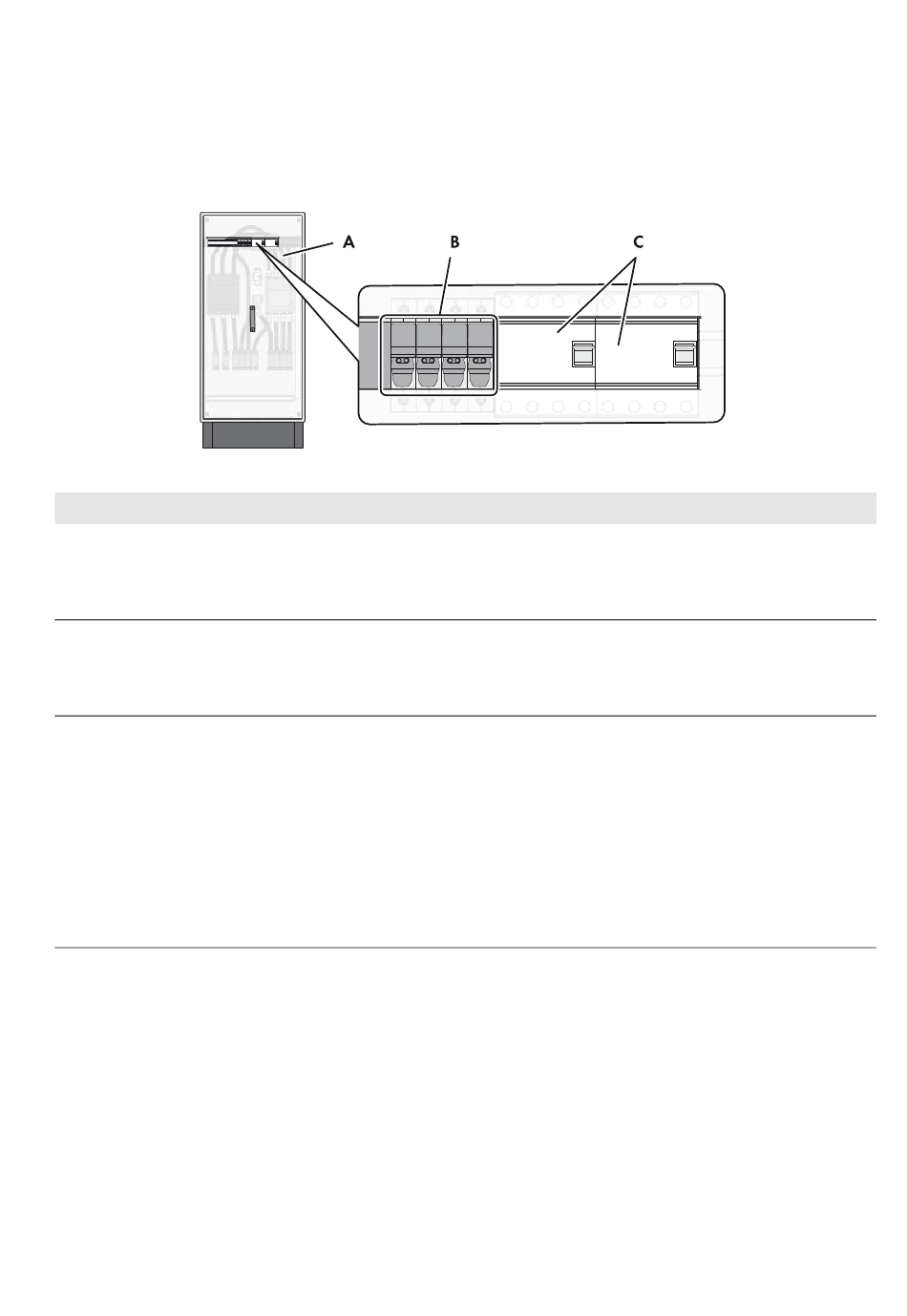

Abbildung 3: Grid-Connect-Box bei geöffneter Schranktür
Position
Bezeichnung
A
Schutzabdeckung
B
Sicherungshalter 1 A
C
Fehlerstrom-Schutzeinrichtung
Betriebsanleitung
Erklärung
Verhindert im laufenden Betrieb das versehentliche Berühren
spannungsführender Bauteile und schützt somit vor
Stromschlägen. Im laufenden Betrieb der Grid-Connect-Box muss
die Schutzabdeckung stets montiert sein.
Dienen zur Aufnahme zylindrischer Schmelzsicherungen (1 A,
Auslösecharakteristik gG). Die Schmelzsicherungen schützen die
angeschlossenen Leiter vor unzulässig hoher Erwärmung durch
Überlast oder Kurzschluss.
Dient dem Schutz gegen Stromschlag und wird immer zusätzlich
zu bestehenden Schutzmaßen wie Isolierung oder Schutzerdung
eingesetzt. Sobald eine gefährliche Berührungsspannung auftritt,
schaltet die Fehlerstrom-Schutzeinrichtung die elektrischen
Verbraucher allpolig ab.
Dazu erfasst in der Fehlerstrom-Schutzeinrichtung ein
Summenstromwandler die elektrischen Ströme auf den Leitern L1,
L2, L3 und N. Die Summe dieser elektrischen Ströme ist im
normalen Betriebszustand gleich Null. Im Fehlerfall ergibt sich ein
Differenzstrom, der die Fehlerstrom-Schutzeinrichtung auslöst.
GRID-BOX-12-3-20-BE-de-11
4 Produktbeschreibung
11
