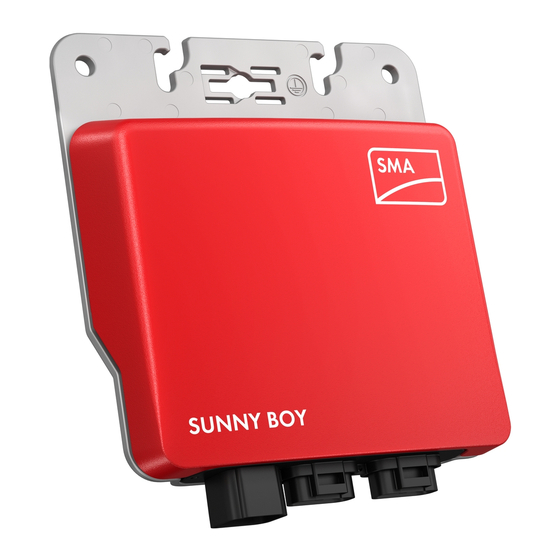

SMA SUNNY BOY 240 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Wechselrichter
  5. SUNNY BOY 240
  6. Installationsanleitung
SMA SUNNY BOY 240 Installationsanleitung

SMA SUNNY BOY 240 Installationsanleitung

Sunny multigate
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

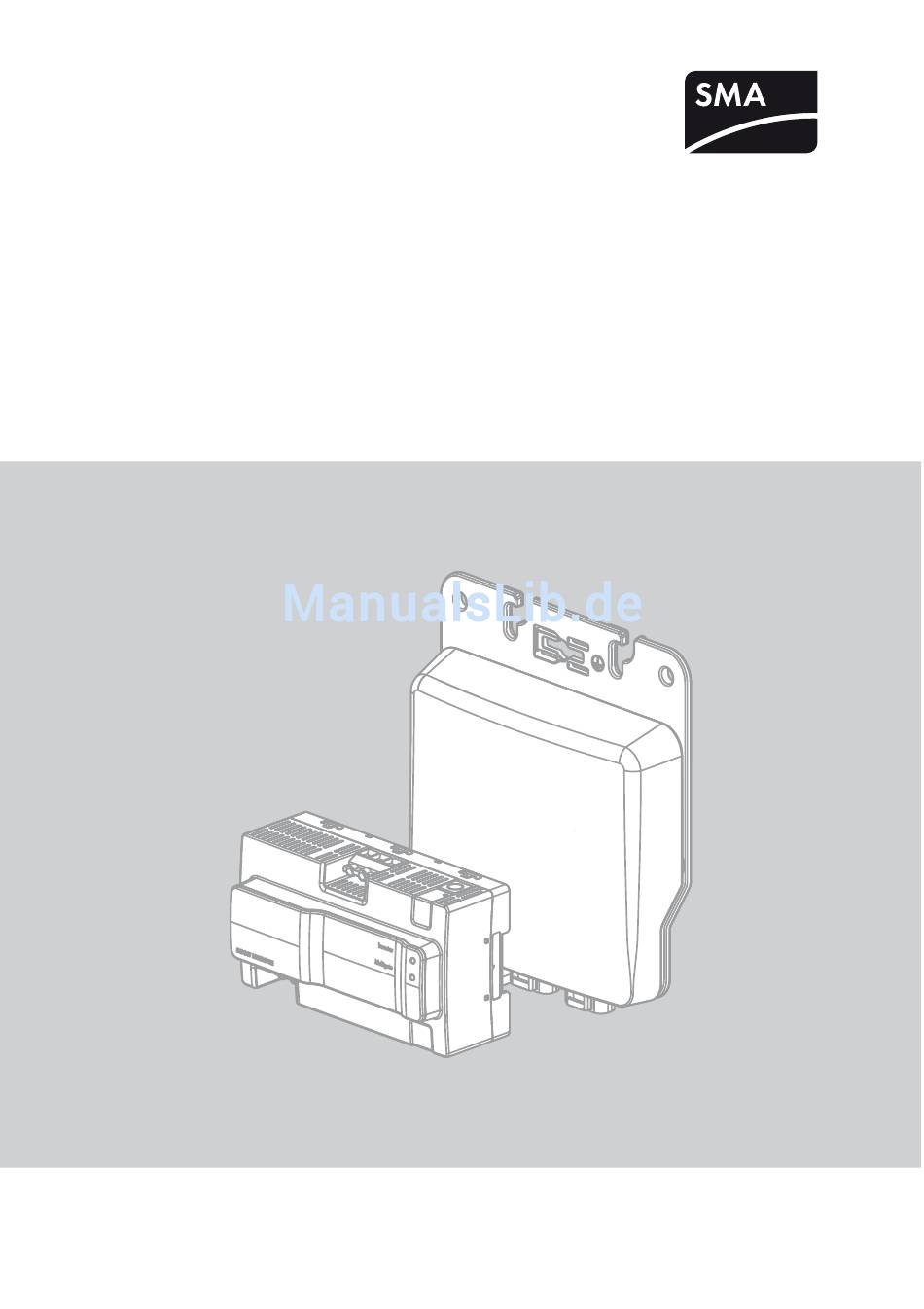

Titelseite
Installationsanleitung
SUNNY BOY 240
SUNNY MULTIGATE
DEUTSCH
SMG-SB240-IA-de-11 | Version 1.1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY BOY 240

Inhaltszusammenfassung für SMA SUNNY BOY 240

  • Seite 1 Titelseite Installationsanleitung SUNNY BOY 240 SUNNY MULTIGATE DEUTSCH SMG-SB240-IA-de-11 | Version 1.1...

  • Seite 2: Rechtliche Bestimmungen

    Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ...........7 Sicherheit ..................9 Bestimmungsgemäße Verwendung ........... 9 Qualifikation der Fachkräfte ............ 10 Sicherheitshinweise ..............11 Lieferumfang ................13 Produktbeschreibung ..............15 Sunny Boy ................. 15 Sunny Multigate................ 15 Typenschilder und Aufkleber............ 16 Kommunikation................
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG AC-Verkabelung von Wechselrichter an Sunny Multigate ..36 Variante 1: AC-Verkabelung mit AC-Feldstecker ..... 37 6.6.1 AC-Feldstecker konfektionieren ............37 6.6.2 AC-Feldstecker demontieren und wieder konfektionieren.....40 6.6.3 AC-Feldstecker mit dem AC-Kabel des Wechselrichters verbinden..................41 6.6.4 AC-Feldstecker von dem AC-Kabel des Wechselrichters trennen.....................41...
  • Seite 5 12 Außerbetriebnahme ..............70 12.1 Wechselrichter außer Betrieb nehmen ........70 12.2 Sunny Multigate außer Betrieb nehmen........70 13 Technische Daten ................71 13.1 Sunny Boy 240 ................. 71 13.2 Sunny Multigate................ 74 13.3 Drehmomente AC-Feldstecker ..........76 14 Zubehör ..................77 15 Kontakt ..................79...
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG SMG-SB240-IA-de-11 Installationsanleitung...

  • Seite 7: Hinweise Zu Diesem Dokument

    Dieses Dokument ist für Fachkräfte bestimmt. Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der Fachkräfte”, Seite 10). STSatz_Hinw_Weiterführende Informationen Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel Dokumentenart Modul-Wechselrichter im Sunny Portal Bedienungsanleitung...

  • Seite 8: Erklärung

    1 Hinweise zu diesem Dokument SMA Solar Technology AG Symbole Symbol Erklärung Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Verletzung führt Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Verletzung führen kann Warnhinweis, dessen Nichtbeachtung zu einer leichten oder mittleren Verletzung führen kann...

  • Seite 9: Sicherheit

    Sachschäden führen. Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden. Unerlaubte Veränderungen oder Umbauten lassen die Gewährleistungsansprüche erlöschen. Jede andere Verwendung des Produkts als in der bestimmungsgemäßen Verwendung beschrieben gilt als nicht bestimmungsgemäß.

  • Seite 10: Qualifikation Der Fachkräfte

    Sachschäden führen. Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden. Unerlaubte Veränderungen oder Umbauten lassen die Gewährleistungsansprüche erlöschen. Jede andere Verwendung des Produkts als in der bestimmungsgemäßen Verwendung beschrieben gilt als nicht bestimmungsgemäß.

  • Seite 11: Sicherheitshinweise

    SMA Solar Technology AG 2 Sicherheit Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer STSatz_Sicherh_Einleitungssatz beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.

  • Seite 12: Beschädigung Des Wechselrichters Durch Eindringen Von Staub Und Feuchtigkeit

    2 Sicherheit SMA Solar Technology AG SiHiw_Beschädigung des Modu-WR durch fehlende Stecker Beschädigung des Wechselrichters durch Eindringen von Staub und Feuchtigkeit Durch das Eindringen von Staub oder Feuchtigkeit kann der Wechselrichter beschädigt und die Funktion des Wechselrichters beeinträchtigt werden. • Alle Buchsen des Wechselrichters mit den zugehörigen Steckern oder Schutzkappe schließen.

  • Seite 13: Lieferumfang

    SMA Solar Technology AG 3 Lieferumfang 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie STSatz_Lieferumfang_Inhalt prüfen sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Sunny Boy Abbildung 1: Bestandteile des Lieferumfangs des Wechselrichters...

  • Seite 14: Ac-Kabel Und Dc-Stecker

    3 Lieferumfang SMA Solar Technology AG Position Anzahl Bezeichnung Sunny Multigate AC-Feldstecker: Isolierkörper, Steckergehäuse, Dichtung, Verschraubung Schutzkappe für nicht benutzte AC-Buchse am letzten Wechselrichter Aufkleber mit Registrierungsschlüssel (RID) und Identifizierungsschlüssel (PIC) für die Registrierung im Sunny Portal Installationsanleitung für Sunny Boy und Sunny Multigate, Montageübersicht, Beiblatt mit den Werkseinstellungen...

  • Seite 15: Produktbeschreibung

    SMA Solar Technology AG 4 Produktbeschreibung 4 Produktbeschreibung Sunny Boy Der Sunny Boy ist ein Modul-Wechselrichter für PV-Anlagen, der den Gleichstrom von 1 PV-Modul in Aufgabe SB240-10 netzkonformen Wechselstrom wandelt. Der erzeugte Wechselstrom wird über das Sunny Multigate in das öffentliche Stromnetz eingespeist.

  • Seite 16: Bezeichnung

    Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei STSatz_Typenschild_Funktionsbeschreibung Fragen an die SMA Service Line. Aufkleber mit Seriennummer des Wechselrichters Auf der Rückseite des Sunny Boy befindet sich ein Aufkleber mit der Seriennummer des Wechselrichters.

  • Seite 17: Symbole Auf Den Typenschildern

    • Identifizierungsschlüssel für die Registrierung im Sunny Portal (PIC) • Gerätespezifische Kenndaten Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei STSatz_Typenschild_Funktionsbeschreibung Fragen an die SMA Service Line. Symbole auf den Typenschildern Symbol Erklärung Lebensgefahr durch hohe Spannung Das Produkt arbeitet mit hohen Spannungen.

  • Seite 18: Kommunikation

    Beispiel einer PV-Anlage mit Modul-Wechselrichtern und Sunny Multigate mit Kommunikation über Speedwire/Webconnect Die Kommunikation des Sunny Multigate mit anderen SMA Kommunikationsprodukten (z. B. Sunny Explorer, Sunny Portal) erfolgt über Speedwire/Webconnect. Speedwire ist eine auf Ethernet basierende Kommunikationsart. Über Speedwire können Sie das Sunny Multigate mit Ihrem Netzwerk verbinden.

  • Seite 19: Montage

    SMA Solar Technology AG 5 Montage 5 Montage Voraussetzungen für die Montage des Wechselrichters Anforderungen an den Montageort: WaHiw_Lebensgefahr durch Feuer oder Explosion Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.

  • Seite 20: Maße Für Montage

    5 Montage SMA Solar Technology AG Maße für Montage: Abbildung 6: Bemaßung des Wechselrichters und der Bohrlöcher für die Montage SMG-SB240-IA-de-11 Installationsanleitung...

  • Seite 21: Mindestabstand Zwischen Wechselrichter Und Unterseite Des Pv-Moduls

    SMA Solar Technology AG 5 Montage Empfohlene Abstände: ☐ Bei Verwendung eines AC-Kabels der Länge 1,40 m: mindestens 50 mm … maximal 1,10 m ☐ Bei Verwendung eines AC-Kabels der Länge 2,0 m: mindestens 50 mm … maximal 1,70 m ☐...

  • Seite 22: Wechselrichter Montieren

    Folgenden beschrieben vorgehen. Sie können den Wechselrichter mit der Rückseite oder mit dem Gehäusedeckel zum Dach montieren. SMA Solar Technology AG empfiehlt, den Wechselrichter mit dem Gehäusedeckel zum Dach zu montieren. Dadurch ist eine bessere Wärmeabfuhr gewährleistet. Beachten Sie dabei den Mindestabstand des Wechselrichters zum PV-Modul.

  • Seite 23: Beschädigung Des Pv-Moduls Durch Zu Lange Schrauben

    SMA Solar Technology AG 5 Montage WaHiw_Beschädigung des PV-Moduls durch zu lange Schrauben Beschädigung des PV-Moduls durch zu lange Schrauben Die Länge der Schrauben muss sich für den Abstand zwischen Wechselrichter und Unterseite des PV-Moduls eignen. • Sicherstellen, dass das PV-Modul durch die verwendeten Schrauben nicht beschädigt wird.

  • Seite 24: Wechselrichter An Wand Montieren

    5 Montage SMA Solar Technology AG 5.2.2 Wechselrichter an Wand montieren Wenn Sie den Wechselrichter an der Wand montieren möchten, müssen Sie wie im Folgenden beschrieben vorgehen. Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ Das Befestigungsmaterial muss aus rostfreiem Stahl sein.

  • Seite 25: Gehäuse Des Wechselrichters Zusätzlich Erden

    SMA Solar Technology AG 5 Montage Gehäuse des Wechselrichters zusätzlich erden Sie können das Gehäuse des Wechselrichters zusätzlich erden, wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist. Dadurch wird ein Berührungsstrom bei Versagen des ursprünglichen Schutzleiters vermieden.
  • Seite 26 5 Montage SMA Solar Technology AG Abbildung 8: Maximaler AC-Kabelweg der PV-Anlage (links: letzter Wechselrichter, rechts: erster Wechselrichter mit Anschluss an Sunny Multigate) ☐ Fester Untergrund für Montage muss gegeben sein, z. B. Beton, Mauerwerk. Im Wohnbereich darauf achten, dass der Untergrund nicht aus Gipskarton oder Ähnlichem besteht.

  • Seite 27: Empfohlene Abstände

    SMA Solar Technology AG 5 Montage Maße für Montage mit Schrauben: Abbildung 9: Bemaßung des Sunny Multigate und der Bohrlöcher für Montage mit Schrauben Mindestabstände bei Montage in einem Verteilerschrank aus Metall: ☐ Der Mindestabstand innerhalb eines Verteilerschranks aus Metall muss zu allen Wänden 12,7 mm betragen.

  • Seite 28: Sunny Multigate Montieren

    5 Montage SMA Solar Technology AG Sunny Multigate montieren Montagemöglichkeiten • Montage auf Hutschiene • Montage mit Schrauben an den Laschen Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ Verteilerschrank entsprechend den Anforderungen des Installationsortes mit Schutzart IP20 ☐ Für Montage auf Hutschiene: Ggf. Hutschiene (DIN rail), die sich für den Verteilerschrank eignet.

  • Seite 29: Montage Mit Schrauben

    SMA Solar Technology AG 5 Montage Montage mit Schrauben 1. Für Montage mit Schrauben die 4 Laschen an der Rückseite des Sunny Multigate verwenden. Lebensgefahr durch Stromschlag Durch den Kontakt von Schrauben und Leitern an der Klemmleiste kann es bei Berührung zu einem Stromschlag kommen.

  • Seite 30: Elektrischer Anschluss

    6 Elektrischer Anschluss SMA Solar Technology AG 6 Elektrischer Anschluss Sicherheit beim elektrischen Anschluss SiHiw_Stromschlag beim Öffnen des Multigate Stromschlag beim Öffnen des Sunny Multigate durch spannungsführende Bauteile Im Inneren des Sunny Multigate befinden sich spannungsführende Bauteile. Das Öffnen des Sunny Multigate kann zu einem Stromschlag führen.

  • Seite 31: Anschlussbereiche

    SMA Solar Technology AG 6 Elektrischer Anschluss Anschlussbereiche 6.2.1 Sunny Boy Unteransicht Abbildung 10: Anschlussbereiche an der Unterseite des Wechselrichters Position Bezeichnung Erklärung DC-Buchse Anschluss des DC-Steckers AC-Buchse • Für Anschluss des AC-Kabels zur Verbindung von 2 Wechselrichtern • Zur Verbindung des ersten Wechselrichters mit dem Sunny Multigate •...

  • Seite 32: Sunny Multigate

    6 Elektrischer Anschluss SMA Solar Technology AG 6.2.2 Sunny Multigate Abbildung 11: Anschlussbereiche am Sunny Multigate Position Bezeichnung Klemmleiste für Anschluss des AC-Kabels des Wechselrichters, Beschriftung: Inverter Buchse für Anschluss optionaler Kommunikation Buchse für Anschluss des Netzwerkkabels (RJ45) Klemmleiste für Anschluss des AC-Kabels des öffentlichen Stromnetzes,...

  • Seite 33: Ac-Kabel An Die Wechselrichter Anschließen

    ☐ Zur Absicherung darf maximal ein 16 A Leitungsschutzschalter eingesetzt werden. ☐ Zwischen den einzelnen Wechselrichtern dürfen keine Verbraucher angeschlossen werden. ☐ Für den AC-Kabelanschluss an den Sunny Boy darf nur das von SMA Solar Technology AG empfohlene AC-Kabel verwendet werden (siehe Kapitel 14 „Zubehör”, Seite 77) ☐...
  • Seite 34 6 Elektrischer Anschluss SMA Solar Technology AG 2. Ein Ende des beigefügten AC-Kabels in die äußere AC-Buchse des letzten Wechselrichters der PV-Anlage stecken. ☑ Der Stecker rastet hörbar ein. 3. Schutzkappe in die mittlere AC-Buchse des letzten Wechselrichters stecken. Bei Bedarf Schutzkappe verplomben.

  • Seite 35: Pv-Modul An Den Wechselrichter Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss PV-Modul an den Wechselrichter anschließen Schließen Sie jeweils nur 1 PV-Modul an 1 Wechselrichter nach folgendem Vorgehen an. Voraussetzungen: ☐ Jeder Wechselrichter darf maximal an 1 PV-Modul angeschlossen werden. ☐ Die Grenzwerte für die Eingangsspannung und den Eingangsstrom des Wechselrichters müssen eingehalten sein.

  • Seite 36: Ac-Verkabelung Von Wechselrichter An Sunny Multigate

    6 Elektrischer Anschluss SMA Solar Technology AG AC-Verkabelung von Wechselrichter an Sunny Multigate Sie können die AC-Verkabelung vom Wechselrichter zum Sunny Multigate realisieren, indem Sie entweder den beigefügten AC-Feldstecker oder eine Abzweigdose mit integrierter Durchführungsklemme verwenden. Variante 1 Abbildung 13:...

  • Seite 37: Variante 1: Ac-Verkabelung Mit Ac-Feldstecker

    SMA Solar Technology AG 6 Elektrischer Anschluss Variante 1: AC-Verkabelung mit AC-Feldstecker 6.6.1 AC-Feldstecker konfektionieren Das AC-Kabel mit den 2 Steckverbindern dient der Verbindung der Wechselrichter untereinander für eine Distanz von maximal 1,70 Meter. Um größere Distanzen zwischen 2 Wechselrichtern zu realisieren oder den Wechselrichter mit dem Sunny Multigate zu verbinden, benötigen Sie den...

  • Seite 38: Kabel Konfektionieren

    6 Elektrischer Anschluss SMA Solar Technology AG ☐ Leitertyp: Kupferdraht verzinnt ☐ Drahtquerschnitt: 0,25 mm² Lebensgefahr durch Stromschlag • Den AC-Feldstecker nicht unter Last trennen oder stecken. • Den AC-Feldstecker nur in trockener Umgebung konfektionieren. • Den Betriebstemperaturbereich von − 40 °C bis +85 °C beachten.

  • Seite 39: Isolierkörper Montieren

    3,0 Nm einstellen. • Anschließend die Verschraubung mit einem Drehmoment von 4,4 Nm anziehen. Dazu an der Skala des von SMA Solar Technology AG vorgegebenen Drehmomentschlüssels den Wert 4,0 Nm einstellen. Tipp: Das angegebene einzustellende Drehmoment gilt nur für den von SMA Solar Technology AG vorgegebenen Drehmomentschlüssel.

  • Seite 40: Ac-Feldstecker Demontieren Und Wieder Konfektionieren

    6 Elektrischer Anschluss SMA Solar Technology AG 6.6.2 AC-Feldstecker demontieren und wieder konfektionieren Demontage und Wiederkonfektion des AC-Feldsteckers nur innerhalb von 72 Stunden • Insgesamt darf der AC-Feldstecker maximal 3-mal und nur innerhalb der ersten 72 Stunden nach der ersten Montage demontiert werden.

  • Seite 41: Ac-Feldstecker Mit Dem Ac-Kabel Des Wechselrichters Verbinden

    SMA Solar Technology AG 6 Elektrischer Anschluss 6.6.3 AC-Feldstecker mit dem AC-Kabel des Wechselrichters verbinden Lebensgefahr durch Stromschlag Der AC-Feldstecker darf nicht unter Last gesteckt werden. • Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist. • Sicherstellen, dass die PV-Module abgedeckt sind.

  • Seite 42: Variante 2: Ac-Verkabelung Mit Abzweigdose

    6 Elektrischer Anschluss SMA Solar Technology AG Variante 2: AC-Verkabelung mit Abzweigdose Anstatt des AC-Feldsteckers können Sie für die Verbindung des AC-Kabels des Wechselrichters mit dem Sunny Multigate alternativ eine Abzweigdose mit Durchführungsklemme verwenden. Gehen Sie für die Konfektionierung und den Anschluss des AC-Kabels vor, wie vom Hersteller der Abzweigdose beschrieben.

  • Seite 43: Beschädigung Des Sunny Multigate Durch Falsch Angeschlossene Leiter

    SMA Solar Technology AG 6 Elektrischer Anschluss Vorgehen: Lebensgefahr durch Stromschlag • Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist. • Sicherstellen, dass die PV-Module abgedeckt sind. 2. Das AC-Kabel des ersten Wechselrichters an die Klemme Inverter des Sunny Multigate führen.

  • Seite 44: Sunny Multigate An Öffentliches Stromnetz Anschließen

    6 Elektrischer Anschluss SMA Solar Technology AG Sunny Multigate an öffentliches Stromnetz anschließen Das AC-Kabel des öffentlichen Stromnetzes nach folgendem Vorgehen an die Klemmleiste des Sunny Multigate anschließen, die mit Grid beschriftet ist. Kabelanforderungen: ☐ Nur Kabel aus Kupfer verwenden.
  • Seite 45 SMA Solar Technology AG 6 Elektrischer Anschluss Beschädigung des Sunny Multigate durch falsch angeschlossene Leiter Das Vertauschen von PE und L oder N kann bei der Inbetriebnahme zur Beschädigung des Sunny Multigate führen. • Klemmenbeschriftung des Sunny Multigate unbedingt beachten.

  • Seite 46: Inbetriebnahme

    7 Inbetriebnahme SMA Solar Technology AG 7 Inbetriebnahme Voraussetzungen: ☐ Alle Wechselrichter müssen korrekt montiert sein. ☐ Der AC-Steckverbinder müssen fest aufgesteckt sein. ☐ Der DC-Stecker und die Steckverbinder müssen fest aufgesteckt sein. ☐ Der Anschlussbereich aller Wechselrichter muss trocken und mit Steckverbindern und ggf.
  • Seite 47 SMA Solar Technology AG 7 Inbetriebnahme Vorgehen: • Den Leitungsschutzschalter einschalten. ☑ Beide LEDs des Sunny Multigate leuchten grün. Der Einspeisebetrieb beginnt. ✖ Die LED Inverter ist aus? Es liegt eine Störung in der PV-Anlage vor. • Die konkrete Fehlermeldung finden Sie im Sunny Portal oder Sunny Explorer. Die Ursache und die Abhilfe finden Sie in diesem Dokument (siehe Kapitel 11.2 „Ereignisse:...

  • Seite 48: Konfiguration

    Länderdatensatz einstellen. Sunny Multigate mit Netzwerk verbinden Sie können das Sunny Multigate und die Wechselrichter über ein SMA Kommunikationsprodukt (z. B. Sunny Portal, Sunny Explorer) konfigurieren. Um Ihre PV-Anlage im Sunny Portal zu registrieren, müssen Sie das Sunny Multigate mit dem lokalen Netzwerk verbinden.
  • Seite 49 • Sicherstellen, dass der Router oder Computer mit Spannung versorgt sind. • Sicherstellen, dass das Netzwerkkabel korrekt gesteckt ist. • Wenn das Netzwerkkabel korrekt steckt und das Problem weiterhin besteht, SMA Service Line kontaktieren (siehe Kapitel 15 „Kontakt”, Seite 79).

  • Seite 50: Sunny Multigate Im Sunny Portal Registrieren

    ☐ Das Sunny Multigate muss an einem Router oder Modem mit Internetverbindung angeschlossen und in das lokale Netzwerk integriert sein. Wenn der Router oder das Modem kein DHCP unterstützt oder DHCP deaktiviert ist, können Sie den SMA Connection Assist verwenden, um das Sunny Multigate in das lokale Netzwerk zu integrieren (siehe www.SMA-Solar.com).

  • Seite 51: Betriebsparameter Ändern

    ☐ Die Anlage muss im Sunny Explorer erfasst sein. ☐ Die Änderungen von netzrelevanten Parametern müssen vom zuständigen Netzbetreiber genehmigt sein. ☐ Bei Änderung von netzrelevanten Parametern muss der SMA Grid Guard-Code vorhanden sein (siehe Zertifikat "Antrag für den SMA Grid Guard-Code" unter www.SMA-Solar.com). Vorgehen: 1.

  • Seite 52: Webconnect-Funktion Deaktivieren

    8 Konfiguration SMA Solar Technology AG Webconnect-Funktion deaktivieren Voraussetzungen: ☐ Die PV-Anlage muss in Betrieb genommen sein (siehe Kapitel 7 „Inbetriebnahme”, Seite 46). ☐ Ein Computer mit Ethernet-Schnittstelle muss vorhanden sein. ☐ Sunny Explorer ab Software-Version 1.06 muss auf dem Computer installiert sein.

  • Seite 53: Wechselrichter Spannungsfrei Schalten

    SMA Solar Technology AG 9 Wechselrichter spannungsfrei schalten 9 Wechselrichter spannungsfrei schalten SiHiw_Beschädigung des Modul-WR durch eindringende Feuchtigkeit Beschädigung des Wechselrichters durch eindringende Feuchtigkeit Durch Öffnen des Wechselrichters kann Feuchtigkeit eindringen und der Wechselrichter dadurch beschädigt werden. Die Dichtigkeit und Funktion des Wechselrichters ist nicht mehr gewährleistet.
  • Seite 54 9 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 4. Um die Schutzkappe zu lösen, ggf. vorher Verplombung entfernen und einen Schlitz-Schraubendreher (Klingenbreite: 4 mm) in den breiten Schlitz einhaken und aufhebeln. Dabei gleichzeitig die Schutzkappe abziehen. Stromschlag durch hohe Spannungen •...

  • Seite 55: Sunny Multigate Spannungsfrei Schalten

    SMA Solar Technology AG 10 Sunny Multigate spannungsfrei schalten 10 Sunny Multigate spannungsfrei schalten SiHiw_Stromschlag beim Öffnen des Multigate Stromschlag beim Öffnen des Sunny Multigate durch spannungsführende Bauteile Im Inneren des Sunny Multigate befinden sich spannungsführende Bauteile. Das Öffnen des Sunny Multigate kann zu einem Stromschlag führen.

  • Seite 56: Fehlersuche

    11 Fehlersuche SMA Solar Technology AG 11 Fehlersuche 11.1 LED-Signale des Sunny Multigate Die LEDs des Sunny Multigate signalisieren den Betriebszustand der PV-Anlage. Abbildung 16: Position der LEDs am Sunny Multigate Die obere LED ist mit Inverter beschriftet und signalisiert den Betriebszustand der Wechselrichter.
  • Seite 57 3. Wenn der Fehler weiterhin besteht, das Sunny Multigate spannungsfrei schalten (siehe Kapitel 10, Seite 55) und erneut anschließen (siehe Kapitel 6.9, Seite 44). 4. Wenn der Fehler weiterhin besteht, SMA Service Line kontaktieren. leuchtet rot Das Sunny Multigate befindet sich im Zustand Fehler.

  • Seite 58: Ereignisse: Informationen, Warnungen, Fehler

    Netzbetreiber einer Änderung der Betriebsparameter des Wechselrichters zustimmen. Wenn die Netzspannung dauerhaft im zulässigen Bereich liegt und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. Netzstörung / Netzüberspannung schnell (102) Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrichters ist zu hoch.

  • Seite 59: Ereignisn Ereignis, Ursache Und Abhilfe Ummer

    Netzbetreiber einer Änderung der Betriebsparameter des Wechselrichters zustimmen. Wenn die Netzspannung dauerhaft im zulässigen Bereich liegt und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. Netzstörung / Spannungssteigerungsschutz (301) Die Netzspannung oder die Netzimpedanz am Anschlusspunkt ist zu hoch. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt, um die Spannungsqualität...
  • Seite 60 Dazu den Wechselrichter spannungsfrei schalten (siehe Kapitel 9, Seite 53) und den AC-Feldstecker demontieren und korrekt konfektionieren (siehe Kapitel 6.6.2, Seite 40). Wenn der Wechselrichter korrekt angeschlossen ist, die eingesetzten AC-Feldstecker korrekt konfektioniert sind und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. SMG-SB240-IA-de-11 Installationsanleitung...
  • Seite 61 Wenn die DC-Spannung über der maximalen Eingangsspannung des Wechselrichters liegt, sicherstellen, dass das PV-Modul korrekt ausgelegt ist oder Installateur des PV-Moduls kontaktieren. Wenn sich diese Meldung oft wiederholt, SMA Service Line kontaktieren. 3501 Isolationswiderstand / Isolationsfehler (3501) Der Wechselrichter hat einen Erdschluss im PV-Generator festgestellt. Solange der Fehler anliegt, speist der Wechselrichter nicht ein.
  • Seite 62 Ereignisn Ereignis, Ursache und Abhilfe ummer 6305 Selbstdiagnose / Gerätestörung (6305) Die Ursache muss von der SMA Service Line bestimmt werden. Abhilfe: • SMA Service Line kontaktieren. 6402 Selbstdiagnose / Übertemperatur (6402) Die Ursache muss von der SMA Service Line bestimmt werden.
  • Seite 63 SMA Service Line kontaktieren. 10265 Powerline-Kommunikation gestört (10265) Die Ursache muss von der SMA Service Line bestimmt werden. Abhilfe: 1. Wenn mehrere Sunny Multigate in einer Anlage installiert sind, prüfen, ob die AC-Verkabelung von den Wechselrichtern zu den Sunny Multigate räumlich getrennt verlegt sind.
  • Seite 64 Netzbetreiber einer Änderung der Betriebsparameter des Wechselrichters zustimmen. Wenn die Netzspannung dauerhaft im zulässigen Bereich liegt und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. Netzstörung / Netzüberspannung schnell (102) Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrichters ist zu hoch.
  • Seite 65 Netzbetreiber einer Änderung der Betriebsparameter des Wechselrichters zustimmen. Wenn die Netzspannung dauerhaft im zulässigen Bereich liegt und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. Netzstörung / Spannungssteigerungsschutz (301) Die Netzspannung oder die Netzimpedanz am Anschlusspunkt des Wechselrichters ist zu hoch.
  • Seite 66 L, N und PE korrekt anschließen. Wenn die Klemmleisten Grid und Inverter des Sunny Multigate korrekt belegt sind und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. • Prüfen, ob die eingesetzten AC-Feldstecker zwischen den Wechselrichtern korrekt konfektioniert sind. Dazu den Wechselrichter spannungsfrei schalten (siehe Kapitel 9, Seite 53) und den AC-Feldstecker demontieren und korrekt konfektionieren (siehe Kapitel 6.6.2, Seite 40).

  • Seite 67: Gerätestörung

    Abhilfe: • Sunny Multigate spannungsfrei schalten (siehe Kapitel 10, Seite 55) und wieder in Betrieb nehmen (siehe Kapitel 7, Seite 46). • Wenn diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. 6702 Gerätestörung (6702) Die Ursache muss von der SMA Service Line bestimmt werden.

  • Seite 68: Maximal Erlaubte Inverterzahl Überschritten

    Das Sunny Multigate und die Wechselrichter lassen sich in dieser Kombination nicht betreiben. Abhilfe: 1. SMA Service Line kontaktieren und ggf. aktuelles Firmware-Update anfordern. 9015 Maximal erlaubte Inverterzahl überschritten (9015) Die angeschlossene Anzahl an Wechselrichtern übersteigt die von der aktuell eingestellten Norm vorgegebene Höchstgrenze.

  • Seite 69: Pv-Anlage Auf Erdschluss Prüfen

    – Die Summe der beiden Spannungen gegen Erdpotenzial entsprechen annähernd der Spannung zwischen Plus- und Minuspol. • Erdschluss beseitigen. Wenn kein Erdschluss vorliegt und das Problem weiterhin signalisiert wird, SMA Service Line kontaktieren. 5. PV-Anlage in Betrieb nehmen (siehe Kapitel 7 „Inbetriebnahme”, Seite 46).

  • Seite 70: Außerbetriebnahme

    12 Außerbetriebnahme SMA Solar Technology AG 12 Außerbetriebnahme 12.1 Wechselrichter außer Betrieb nehmen Lebensgefahr durch Stromschlag Die AC-Stecker dürfen nicht unter Last getrennt werden. • Den Wechselrichter spannungsfrei schalten (siehe Kapitel 9, Seite 53). 2. Alle Kabel vom Wechselrichter entriegeln und abziehen.

  • Seite 71: Technische Daten

    SMA Solar Technology AG 13 Technische Daten 13 Technische Daten 13.1 Sunny Boy 240 DC-Eingang Maximale Anzahl angeschlossener PV-Module pro Wechselrichter Maximale DC-Leistung bei cos φ = 1 245 W Maximale Eingangsspannung 45 V MPP-Spannungsbereich bei 230 V 23,0 V … 32,0 V Betriebsbereich bei 230 V 23,0 V …...

  • Seite 72: Schutzeinrichtungen

    13 Technische Daten SMA Solar Technology AG Klirrfaktor des Ausgangsstroms bei Klirrfaktor der ≤ 3 % AC-Spannung < 2 % und AC-Leistung > 50 % der Bemessungsleistung Maximaler Ausgangsfehlerstrom 241 A Bemessungsnetzfrequenz 50 Hz AC-Netzfrequenz 50 Hz / 60 Hz Arbeitsbereich bei AC-Netzfrequenz 50 Hz 45,5 Hz …...

  • Seite 73: Klimatische Bedingungen

    Powerline-Schnittstelle standardmäßig (siehe * Die beigefügten DC-Steckverbinder sind abhängig von der Bestellung (für SMA-Bestellnummern der DC-Steckverbinder Kapitel 14 „Zubehör”, Seite 77) ** Die Länge des AC-Kabels ist abhängig von der Bestellung und entweder 1,40 m oder 2,0 m lang. Wirkungsgrad Maximaler Wirkungsgrad, η...

  • Seite 74: Sunny Multigate

    13 Technische Daten SMA Solar Technology AG 13.2 Sunny Multigate AC-Eingang Maximale Anzahl angeschlossener Modul-Wechselrichter Minimale Anzahl angeschlossener Modul-Wechselrichter Maximaler Eingangsstrom 12 A AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 2.760 W Bemessungsnetzspannung 230 V AC-Nennspannung 220 V / 230 V / 240 V AC-Spannungsbereich 184 V …...
  • Seite 75 SMA Solar Technology AG 13 Technische Daten Allgemeine Daten Breite x Höhe x Tiefe, ohne Anschlussbereich 162 mm x 90 mm x 68 mm Gewicht 0,75 kg Betriebstemperaturbereich − 40 °C … +45 °C Zulässiger Maximalwert für die relative Feuchte,...

  • Seite 76: Datenspeicherkapazität

    13 Technische Daten SMA Solar Technology AG Datenspeicherkapazität Energie-Ertrag im Tagesverlauf pro mindestens 63 Tage Wechselrichter Tageserträge pro Wechselrichter mindestens 30 Jahre Ereignismeldungen des Sunny Multigate für mindestens 1.024 Ereignisse Benutzer Ereignismeldungen des Sunny Multigate für mindestens 1.024 Ereignisse Installateure Ereignismeldungen pro Wechselrichter für...

  • Seite 77: Zubehör

    SMA Solar Technology AG 14 Zubehör 14 Zubehör In der folgenden Übersicht finden Sie die Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf STSatz_Zubehör können Sie diese bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnummer DC-Stecker...
  • Seite 78 14 Zubehör SMA Solar Technology AG Bezeichnung Kurzbeschreibung SMA Bestellnummer Drehmomentschlüssel Einstellbar mit Skala, Über Fachhändler Drehmomentbereich: 2 Nm … 20 Nm Art.-Nr. 50181002 Hersteller: STAHLWILLE Crow-Ring-Schlüssel Hersteller: STAHLWILLE Über Fachhändler SW25 Art.-Nr. 02190025 Vierkant- Außenvierkant: 203 mm Über Fachhändler...

  • Seite 79: Kontakt

    SMA Solar Technology AG 15 Kontakt 15 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. STSatz_Kontakt_Benötigte Daten Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Gerätetyp des Sunny Multigate •...
  • Seite 80 Communication : +33 472 09 04 41 Hybrid Energy Solutions Sunny Island : +33 472 09 04 42 Power Plant Solutions Sunny Central : +33 472 09 04 43 India SMA Solar India Pvt. Ltd. +91 22 61713888 Mumbai Italia SMA Italia S.r.l. +39 02 8934-7299 Milano Κύπρος/Kıbrıs Βλέπε...
  • Seite 81 +82 2 508-8599 서울 中国 SMA Beijing Commercial Company +86 10 5670 1350 Ltd. 北京 +971 2 698-5080 SMA Middle East LLC Other countries International SMA Service Line Toll free worldwide: 00800 SMA SERVICE (+800 762 7378423) Niestetal Installationsanleitung SMG-SB240-IA-de-11...
