6 Elektrischer Anschluss
6.1 Übersicht des Anschlussbereichs
6.1.1
Komponenten und Anschlüsse

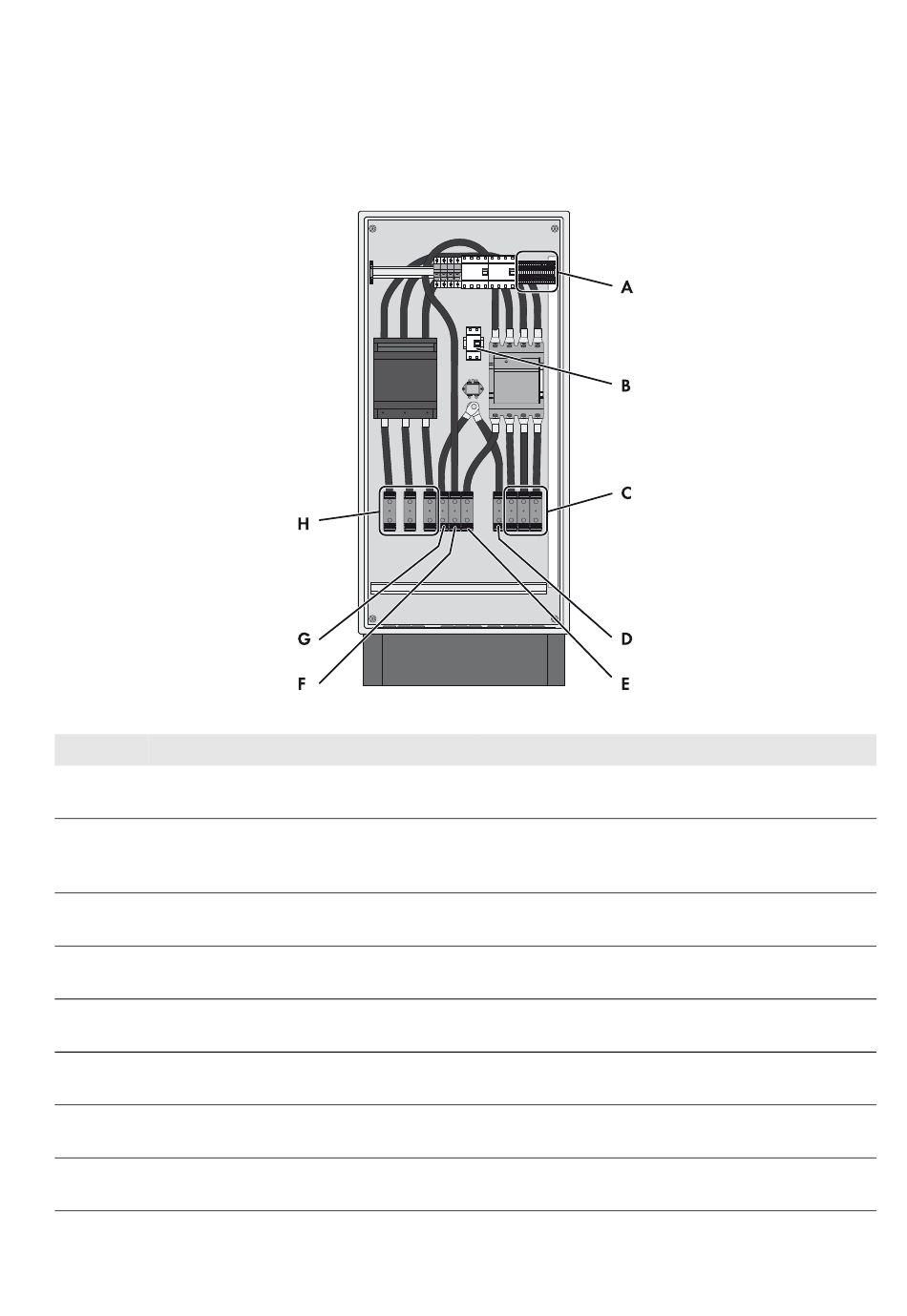

Abbildung 8: Übersicht des Anschlussbereichs
Position
Bezeichnung
A
Anschluss X310, X311 mit
Federkraftklemmen
B
Überspannungsableiter
C
Anschluss X301:8-10 mit Federkraftklemmen
L1, L2 und L3
D
Anschluss X301:7 mit Federkraftklemme PE
E
Anschluss X301:6 mit Federkraftklemme N
F
Anschluss X301:5 mit Federkraftklemme N
G
Anschluss X301:4 mit Federkraftklemme PE
H
Anschluss X301:1-3 mit Federkraftklemmen
L1, L2 und L3
Betriebsanleitung
Erklärung
Federkraftklemmen zum Anschließen der Steuerkabel
Die Signalleuchte am Überspannungsableiter muss
regelmäßig geprüft werden (siehe
Kapitel 10.2, Seite 29).
Zum Anschließen der Außenleiter von der
Multicluster-Box
Zum Anschließen des Schutzleiters von der
Multicluster-Box
Zum Anschließen des Neutralleiters von der
Multicluster-Box
Zum Anschließen des Neutralleiters vom öffentlichen
Stromnetz
Zum Anschließen des Schutzleiters vom öffentlichen
Stromnetz
Zum Anschließen der Außenleiter vom öffentlichen
Stromnetz
