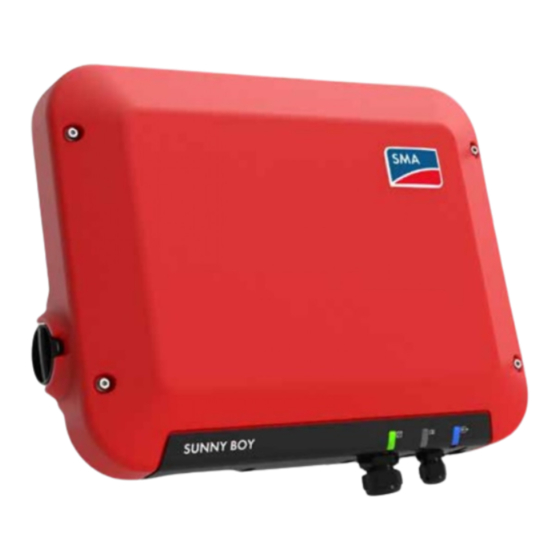

SMA SUNNY BOY 1.5 Betriebsanleitung

SMA SUNNY BOY 1.5 Betriebsanleitung

Solar-wechselrichter
Vorschau ausblenden Andere Handbücher für SUNNY BOY 1.5:
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung für Installateure
SUNNY BOY 1.5 / 2.5
SB15-25-SG-de-10 | Version 1.0
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY BOY 1.5

Inhaltszusammenfassung für SMA SUNNY BOY 1.5

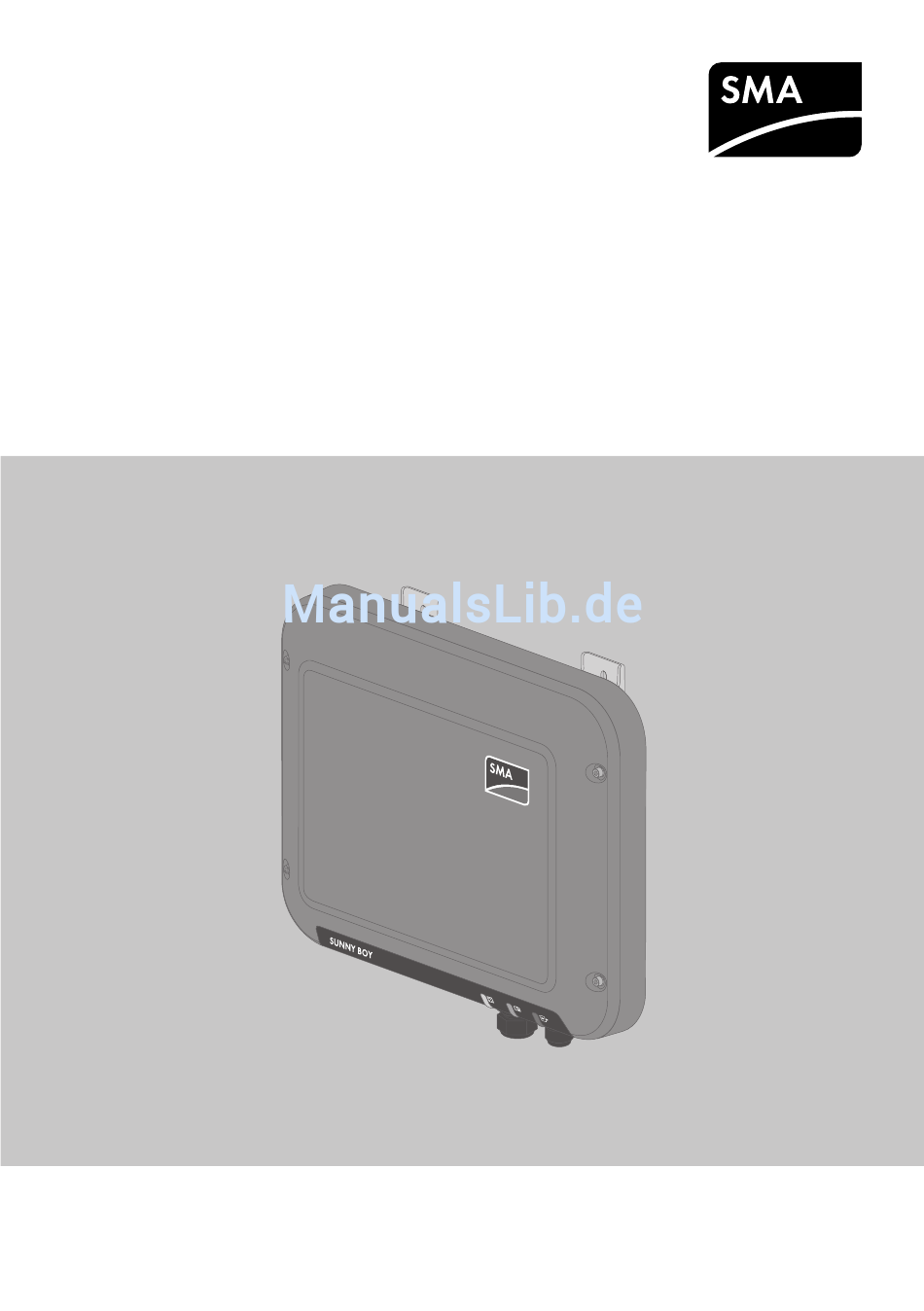

  • Seite 1 Serviceanleitung für Installateure SUNNY BOY 1.5 / 2.5 SB15-25-SG-de-10 | Version 1.0 DEUTSCH...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument ..........Gültigkeitsbereich................4 Zielgruppe ..................4 Symbole....................4 Nomenklatur..................4 Sicherheit ................... Wechselrichter spannungsfrei schalten ..........5 Sicherheitshinweise ................6 Wechselrichter-Benutzeroberfläche über Direktverbindung aufrufen ..................Ereignismeldungen ..............11 Wechselrichter reinigen ............27 PV-Anlage auf Erdschluss prüfen ..........

  • Seite 3: Rechtliche Bestimmungen

    ® Die BLUETOOTH Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch die SMA Solar Technology AG erfolgt unter Lizenz. ® Modbus ist ein eingetragenes Warenzeichen der Schneider Electric und ist lizensiert durch die Modbus Organization, Inc.

  • Seite 4: Hinweise Zu Diesem Dokument

    SMA Solar Technology AG Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen ab Firmware-Version 2.0.1.R: • SB1.5-1VL-40 (Sunny Boy 1.5) • SB2.5-1VL-40 (Sunny Boy 2.5) Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen:...

  • Seite 5: Sicherheit

    SMA Solar Technology AG 2 Sicherheit Sicherheit Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. Vorgehen: 1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.

  • Seite 6: Sicherheitshinweise

    2 Sicherheit SMA Solar Technology AG 7. Spannungsfreiheit an den DC-Eingängen am Wechselrichter mit geeignetem Messgerät feststellen. 8. Überwurfmuttern lockern. 9. Schrauben der Anschlusskappe lösen und Anschlusskappe abnehmen. 10. Spannungsfreiheit am AC-Stecker nacheinander zwischen L und N und L und PE mit geeignetem Messgerät feststellen.
  • Seite 7 SMA Solar Technology AG 2 Sicherheit Lebensgefahr durch hohe Spannungen des PV-Generators Der PV-Generator erzeugt bei Sonnenlicht gefährliche Gleichspannung, die an den DC-Leitern und spannungsführenden Bauteilen des Wechselrichters anliegt. Das Berühren der DC-Leiter oder der spannungsführenden Bauteile kann lebensgefährliche Stromschläge verursachen. Wenn Sie die DC-Steckverbinder unter Last vom Wechselrichter trennen, kann ein Lichtbogen entstehen, der einen Stromschlag und Verbrennungen verursacht.

  • Seite 8: Wechselrichter-Benutzeroberfläche Über Direktverbindung Aufrufen

    Explorer (ab Version 10), Safari (ab Version 6) oder Google Chrome (ab Version 32). ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Betriebsstunden muss der persönliche SMA Grid Guard-Code des Installateurs vorhanden sein (siehe Zertifikat "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com).
  • Seite 9 ☐ Der Wechselrichter muss direkt mit einem Computer verbunden sein. ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Betriebsstunden muss der persönliche SMA Grid Guard-Code des Installateurs vorhanden sein (siehe Zertifikat "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com).
  • Seite 10 3 Wechselrichter-Benutzeroberfläche über Direktverbindung aufrufen SMA Solar Technology AG 2. Als Installateur oder Benutzer anmelden. Bei erstmaliger Anmeldung muss ein neues Passwort vergeben werden. Die erstmalige Konfiguration des Wechselrichters darf nur durch eine Fachkraft vorgenommen werden. Dabei muss die Anmeldung als Installateur erfolgen.

  • Seite 11: Ereignismeldungen

    SMA Solar Technology AG 4 Ereignismeldungen Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 101 … 103 Netzstörung Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrich- ters ist zu hoch. Der Wechselrichter hat sich vom öffentlichen Stromnetz ge- trennt. Abhilfe: • Prüfen, ob die Netzspannung am Anschlusspunkt des Wechselrichters dauerhaft im zulässigen Bereich liegt.
  • Seite 12 4 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Der 10-Minuten-Mittelwert der Netzspannung hat den zulässigen Bereich ver- lassen. Die Netzspannung oder die Netzimpedanz am Anschlusspunkt ist zu hoch. Der Wechselrichter trennt sich vom öffentlichen Stromnetz, um die Span- nungsqualität einzuhalten.
  • Seite 13 SMA Solar Technology AG 4 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Die Netzfrequenz liegt außerhalb des zulässigen Bereichs. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt. Abhilfe: • Netzfrequenz nach Möglichkeit auf häufige Schwankungen prüfen. Wenn vermehrt Schwankungen vorliegen und diese Meldung oft angezeigt wird, den Netzbetreiber kontaktieren und fragen, ob der Netzbetreiber einer Änderung der Betriebsparameter des...
  • Seite 14 4 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Frequenz unzulässig > Parameter prüfen Die Netzfrequenz liegt außerhalb des zulässigen Bereichs. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt. Abhilfe: • Netzfrequenz nach Möglichkeit auf häufige Schwankungen prüfen.
  • Seite 15 SMA Solar Technology AG 4 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 1001 L und N vertauscht > Anschluss prüfen Der Anschluss von L und N ist vertauscht. Abhilfe: • Sicherstellen, dass L und N korrekt angeschlossen sind (siehe Betriebsanleitung des Wechselrichters).
  • Seite 16 4 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 3401 DC Überspannung > Generator trennen Überspannung am DC-Eingang. Der Wechselrichter kann zerstört werden. Diese Meldung wird zusätzlich durch schnelles Blinken der LEDs signalisiert. Abhilfe: • Den Wechselrichter sofort spannungsfrei schalten (siehe Kapitel 2.1, Seite 5).
  • Seite 17 • Wenn diese Meldung häufig bei mittlerer Einstrahlung angezeigt wird, sicherstellen, dass PV-Generator korrekt ausgelegt ist. 6001 … 6438 Selbstdiagnose > Gerätestörung Die Ursache muss von der SMA Service Line bestimmt werden. Abhilfe: • Service kontaktieren (siehe Kapitel 11 "Kontakt", Seite 36). 6501 … 6509 Selbstdiagnose >...
  • Seite 18 4 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 6701 … 6702 Kommunikation gestört Fehler im Kommunikationsprozessor, der Wechselrichter speist jedoch weiter ein. Die Ursache muss vom Service bestimmt werden. Abhilfe: • Wenn diese Meldung oft angezeigt wird, Service kontaktieren (siehe Kapitel 11 "Kontakt", Seite 36).
  • Seite 19 SMA Solar Technology AG 4 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 7331 Updatetransport gestartet Update-Datei wird kopiert. 7332 Updatetransport erfolgreich Update-Datei wurde erfolgreich in den internen Speicher des Wechselrichters kopiert. 7333 Updatetransport nicht erfolgreich Update-Datei konnte nicht in den internen Speicher des Wechselrichters ko- piert werden.
  • Seite 20 4 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 7349 Falsches Loginrecht für Konfigurationsdatei Es bestehen nicht die erforderlichen Benutzerrechte um eine Konfigurationsda- tei importieren zu können. Abhilfe: • Als Installateur anmelden. • Konfigurationsdatei erneut importieren. 7350 Übertragung einer Konfigurationsdatei gestartet Die Konfigurationsdatei wird übertragen.
  • Seite 21 SMA Solar Technology AG 4 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 7619 Störung der Kommunikation zur Zählereinrichtung > Kommunikation zum Zähler prüfen Der Wechselrichter empfängt keine Daten vom Energiezähler. Abhilfe: • Sicherstellen, dass der Energiezähler korrekt im gleichen Netzwerk wie der Wechselrichter integriert ist (siehe Anleitung des Energiezählers).
  • Seite 22 Sunny Home Manager) besteht und keine Kabel beschädigt oder Stecker abgezogen sind. 9002 SMA Grid Guard-Code ungültig Der eingegebene SMA Grid Guard-Code ist nicht korrekt. Die Parameter sind weiterhin geschützt und können nicht verändert werden. Abhilfe: • Korrekten SMA Grid Guard-Code eingeben.
  • Seite 23 SMA Solar Technology AG 4 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 9007 Abbruch Selbsttest Der Selbsttest (nur für Italien) wurde abgebrochen. Abhilfe: • Sicherstellen, dass der AC-Anschluss korrekt ist. • Selbsttest erneut starten (siehe Betriebsanleitung des Wechselrichters unter www.SMA-Solar.com). 10110...
  • Seite 24 4 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10251 [Schnittstelle]: Kommunikationsstatus geht auf [Ok / Warnung / Feh- ler / nicht verbunden] Der Kommunikationsstatus zum Netzwerk-Switch oder DHCP-Server (Router) ändert sich. Gegebenenfalls wird zusätzlich eine Fehlermeldung angezeigt.
  • Seite 25 SMA Solar Technology AG 4 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 10282 [Benutzergruppe]-Login über [Protokoll] gesperrt Nach mehreren fehlerhaften Login-Versuchen ist der Login für eine begrenzte Zeit gesperrt. Der Benutzer-Login wird dabei für 15 Minuten gesperrt, der Grid Guard-Login für 12 Stunden.
  • Seite 26 4 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 27302 Update Hauptrechner Der Wechselrichter führt ein Update der Wechselrichter-Komponente durch. 27312 Update beendet Der Wechselrichter hat das Update erfolgreich beendet. 29004 Netzparameter unverändert Das Verändern der Netzparameter ist nicht möglich.

  • Seite 27: Wechselrichter Reinigen

    SMA Solar Technology AG 5 Wechselrichter reinigen Wechselrichter reinigen Beschädigung des Wechselrichters durch Verwendung von Reinigungsmitteln • Wenn der Wechselrichter verschmutzt ist, reinigen Sie das Gehäuse, den Gehäusedeckel, das Typenschild und die LEDs ausschließlich mit klarem Wasser und einem Tuch.

  • Seite 28: Pv-Anlage Auf Erdschluss Prüfen

    6 PV-Anlage auf Erdschluss prüfen SMA Solar Technology AG PV-Anlage auf Erdschluss prüfen Wenn der Wechselrichter die Ereignisnummern 3501, 3601 oder 3701 anzeigt, kann ein Erdschluss vorliegen. Die elektrische Isolation der PV-Anlage gegen Erde ist defekt oder zu gering. Lebensgefahr durch Stromschlag Bei einem Erdschluss können hohe Spannungen anliegen.

  • Seite 29: Prüfung Mittels Isolationswiderstandsmessung

    SMA Solar Technology AG 6 PV-Anlage auf Erdschluss prüfen Beispiel: Ort des Erdschlusses Das Beispiel zeigt einen Erdschluss zwischen dem zweiten und dritten PV-Modul. 3. Wenn kein eindeutiger Erdschluss messbar ist und die Meldung weiterhin angezeigt wird, Isolationswiderstandsmessung durchführen. 4. Strings ohne Erdschluss wieder an den Wechselrichter anschließen und Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 8, Seite 33).
  • Seite 30 Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht galvanisch getrennten PV-Anlagen" unter www.SMA-Solar.com). Benötigte Geräte: ☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen ☐...
  • Seite 31 SMA Solar Technology AG 6 PV-Anlage auf Erdschluss prüfen 12. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 8, Seite 33). 13. Wenn der Wechselrichter anschließend weiterhin einen Isolationsfehler anzeigt, den Service kontaktieren (siehe Kapitel 11 "Kontakt", Seite 36). Unter Umständen sind die PV-Module in der vorhandenen Anzahl nicht für den Wechselrichter geeignet.

  • Seite 32: Wechselrichter Öffnen

    7 Wechselrichter öffnen SMA Solar Technology AG Wechselrichter öffnen Wenn Sie den Gehäusedeckel des Wechselrichters für Reparaturen oder Austausch öffnen müssen, gehen Sie vor wie im Folgenden beschrieben. Beschädigung der Dichtung des Gehäusedeckels bei Frost Wenn Sie den Gehäusedeckel bei Frost öffnen, kann die Dichtung des Gehäusedeckels beschädigt werden.

  • Seite 33: Wechselrichter Wieder In Betrieb Nehmen

    SMA Solar Technology AG 8 Wechselrichter wieder in Betrieb nehmen Wechselrichter wieder in Betrieb nehmen Voraussetzungen: ☐ Der Wechselrichter muss korrekt montiert sein. ☐ Der Leitungsschutzschalter muss korrekt ausgelegt sein. ☐ Alle Kabel müssen korrekt angeschlossen sein. Vorgehen: 1. Anschlusskappe mit den 3 Schrauben und einem Torx-Schraubendreher (TX20) am Wechselrichter festschrauben (Drehmoment: 3,5 Nm).

  • Seite 34: Wechselrichter Außer Betrieb Nehmen

    9 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG Wechselrichter außer Betrieb nehmen Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben. Verletzungsgefahr beim Heben und durch Herunterfallen des Wechselrichters Der Wechselrichter wiegt 9 kg.

  • Seite 35: Ersatzteile

    SMA Solar Technology AG 10 Ersatzteile 10 Ersatzteile In der folgenden Übersicht finden Sie die Ersatzteile für Ihr Produkt. Bei Bedarf können Sie diese bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung Bestellnummer Gehäusedeckel Gehäusedeckel rot 90-157500.02...

  • Seite 36: Kontakt

    11 Kontakt SMA Solar Technology AG 11 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: Australia SMA Australia Pty Ltd. Belgien SMA Benelux BVBA/SPRL...
  • Seite 37 SMA Solar Technology AG 11 Kontakt South Africa SMA Solar Technology South Ελλάδα SMA Hellas AE Africa Pty Ltd. Κύπρος Αθήνα Centurion (Pretoria) Kıbrıs 801 222 9 222 08600 SUNNY България International: (08600 78669) +30 212 222 9 222 International: +27 (12) 622 3000 Italia SMA Italia S.r.l. United SMA Solar UK Ltd.
  • Seite 38 SMA Solar Technology www.SMA-Solar.com...
