SMA Solar Technology AG
2 Sicherheit
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Grid-Connect-Box ist eine automatische Umschalteinrichtung und ermöglicht den sicheren Betrieb des öffentlichen
Stromnetzes und eines Generators als Energiequellen eines SMA Multicluster-Systems.

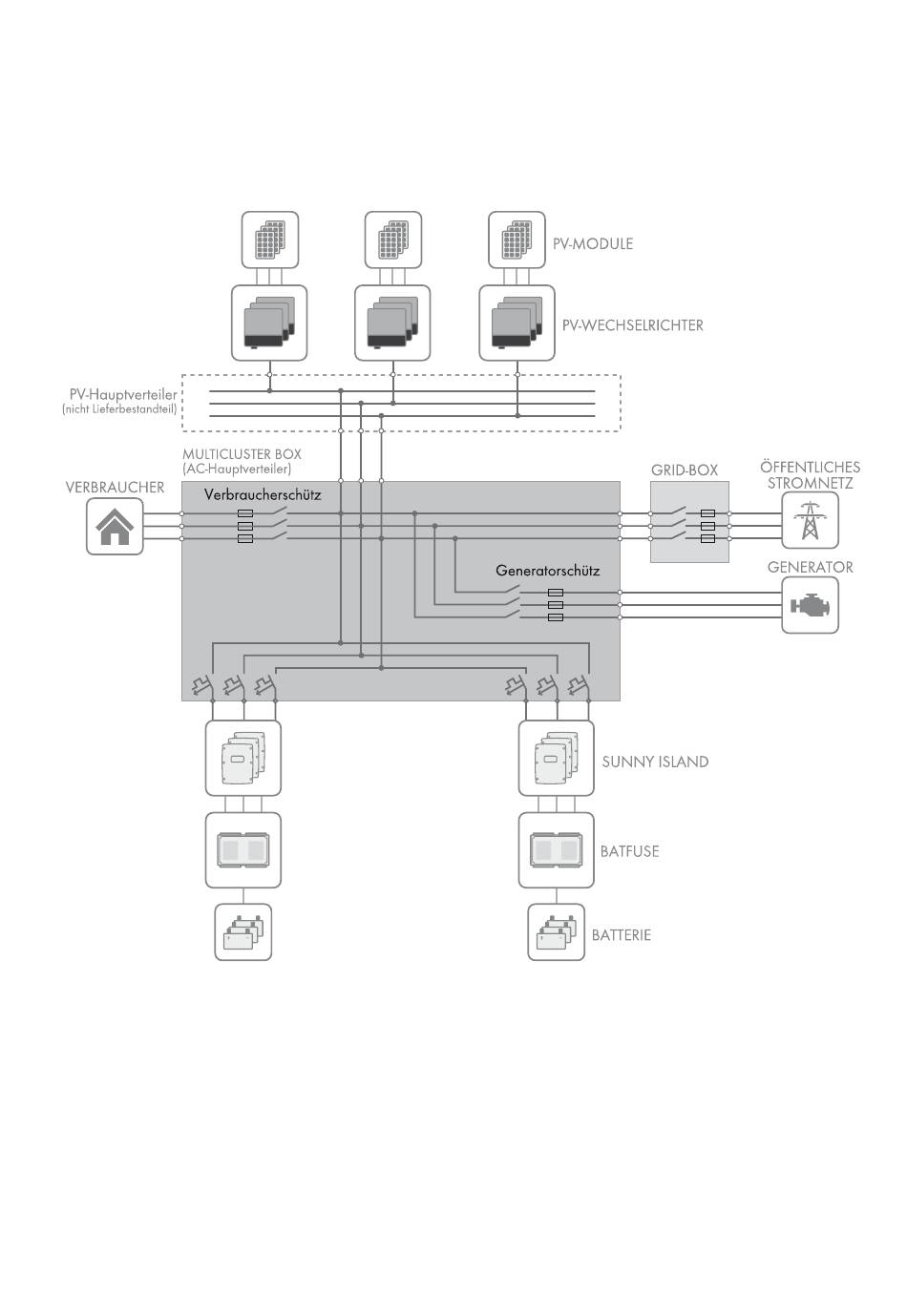

Abbildung 1: Verschaltungsprinzip des Multicluster-Systems mit der Grid-Connect-Box
Die technischen Anschlussbedingungen des Netzbetreibers und die vor Ort gültigen Normen und Richtlinien geben vor,
ob sich das Multicluster-System bei Netzausfall allpolig vom öffentlichen Stromnetz trennt oder nur die Außenleiter. Die
Grid-Connect-Box wird immer mit allpoliger Trennung ausgeliefert. Wenn die allpolige Trennung nicht zulässig ist, muss
an der Grid-Connect-Box die allpolige Trennung deaktiviert werden (siehe Kapitel 6.2, Seite 18).
Beim Einsatz der Grid-Connect-Box mit allpoliger Trennung muss das öffentliche Stromnetz ein TN-S-, TN-C-S- oder
TT-System sein. Beim Einsatz der Grid-Connect-Box ohne allpolige Trennung muss das öffentliche Stromnetz ein
TN-C-S-System sein (für Erdung im Multicluster-System siehe Betriebsanleitung der Multicluster-Box).
Die maximalen AC-Anschlussleistungen der Grid-Connect-Box dürfen nicht überschritten werden. Bei der Installation
müssen Kabel mit Kupferleitern verwendet werden.
Betriebsanleitung
GRID-BOX-12-3-20-BE-de-11
7
