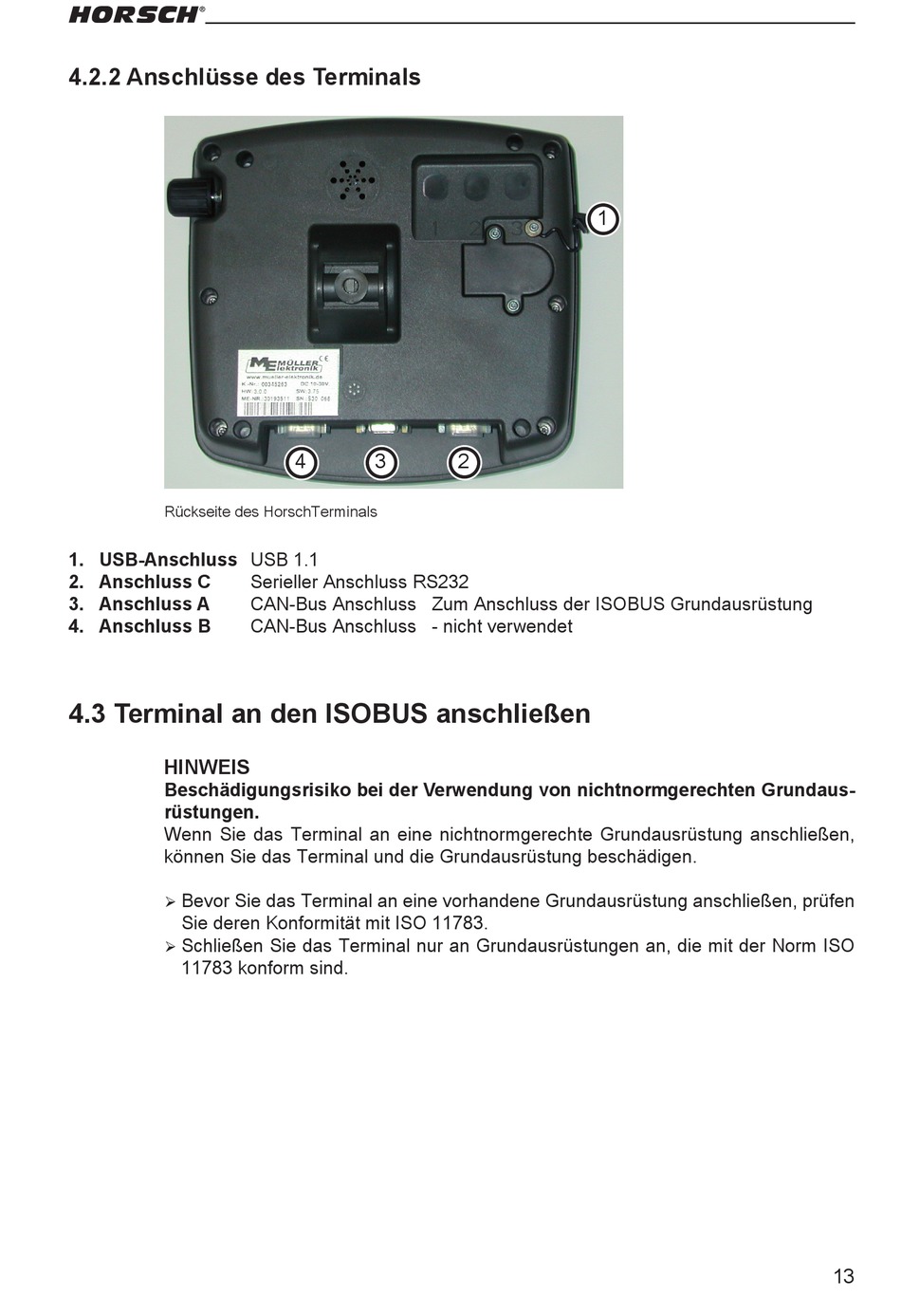

4.2.2 Anschlüsse des Terminals
Rückseite des HorschTerminals
1. USB-Anschluss USB 1.1
2. Anschluss C
3. Anschluss A
4. Anschluss B
4.3 Terminal an den ISOBUS anschließen
HINWEIS
Beschädigungsrisiko bei der Verwendung von nichtnormgerechten Grundaus-
rüstungen.
Wenn Sie das Terminal an eine nichtnormgerechte Grundausrüstung anschließen,
können Sie das Terminal und die Grundausrüstung beschädigen.
Bevor Sie das Terminal an eine vorhandene Grundausrüstung anschließen, prüfen
¾
Sie deren Konformität mit ISO 11783.
Schließen Sie das Terminal nur an Grundausrüstungen an, die mit der Norm ISO
¾
11783 konform sind.
4 3
Serieller Anschluss RS232
CAN-Bus Anschluss Zum Anschluss der ISOBUS Grundausrüstung
CAN-Bus Anschluss - nicht verwendet
1
2
13
