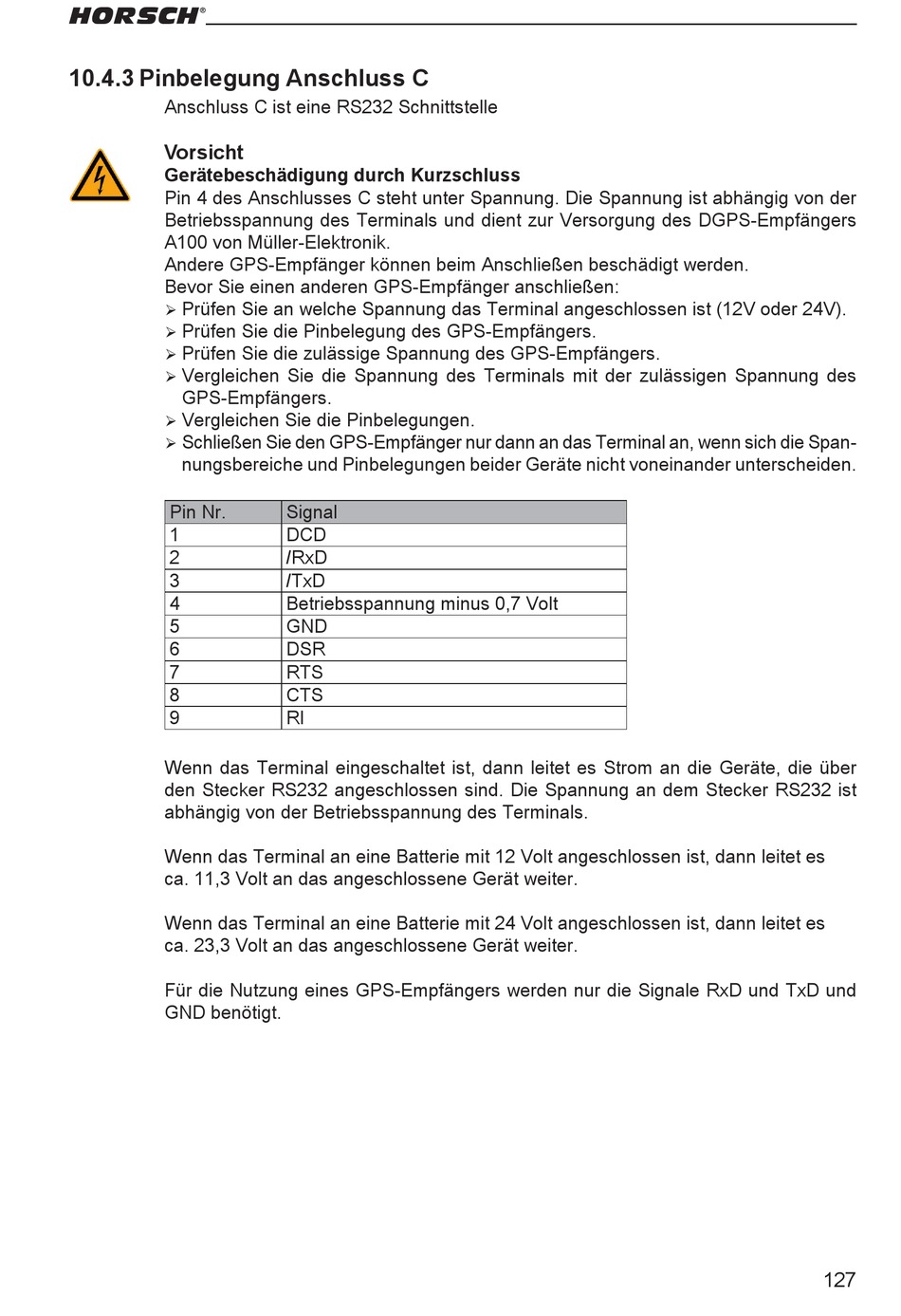

10.4.3 Pinbelegung Anschluss C
Anschluss C ist eine RS232 Schnittstelle
Vorsicht
Gerätebeschädigung durch Kurzschluss
Pin 4 des Anschlusses C steht unter Spannung. Die Spannung ist abhängig von der
Betriebsspannung des Terminals und dient zur Versorgung des DGPS-Empfängers
A100 von Müller-Elektronik.
Andere GPS-Empfänger können beim Anschließen beschädigt werden.
Bevor Sie einen anderen GPS-Empfänger anschließen:
Prüfen Sie an welche Spannung das Terminal angeschlossen ist (12V oder 24V).
¾
Prüfen Sie die Pinbelegung des GPS-Empfängers.
¾
Prüfen Sie die zulässige Spannung des GPS-Empfängers.
¾
Vergleichen Sie die Spannung des Terminals mit der zulässigen Spannung des
¾
GPS-Empfängers.
Vergleichen Sie die Pinbelegungen.
¾
Schließen Sie den GPS-Empfänger nur dann an das Terminal an, wenn sich die Span-
¾
nungsbereiche und Pinbelegungen beider Geräte nicht voneinander unterscheiden.
Pin Nr.
1
2
3
4
5
6
7
8
9
Wenn das Terminal eingeschaltet ist, dann leitet es Strom an die Geräte, die über
den Stecker RS232 angeschlossen sind. Die Spannung an dem Stecker RS232 ist
abhängig von der Betriebsspannung des Terminals.
Wenn das Terminal an eine Batterie mit 12 Volt angeschlossen ist, dann leitet es
ca. 11,3 Volt an das angeschlossene Gerät weiter.
Wenn das Terminal an eine Batterie mit 24 Volt angeschlossen ist, dann leitet es
ca. 23,3 Volt an das angeschlossene Gerät weiter.
Für die Nutzung eines GPS-Empfängers werden nur die Signale RxD und TxD und
GND benötigt.
Signal
DCD
/RxD
/TxD
Betriebsspannung minus 0,7 Volt
GND
DSR
RTS
CTS
RI
