10.4.4 Pinbelegung der Kameraanschlüsse 1 und 2
Die Anschlüsse 1 und 2 dienen zum Anschließen einer analogen Kamera. Beide An-
schlüsse sind gleich belegt.
Die Anschlüsse 1 und 2 sind 5-polige, A-codierte M12 Buchsen. Die Belegung können
Sie in der folgenden Tabelle ablesen.

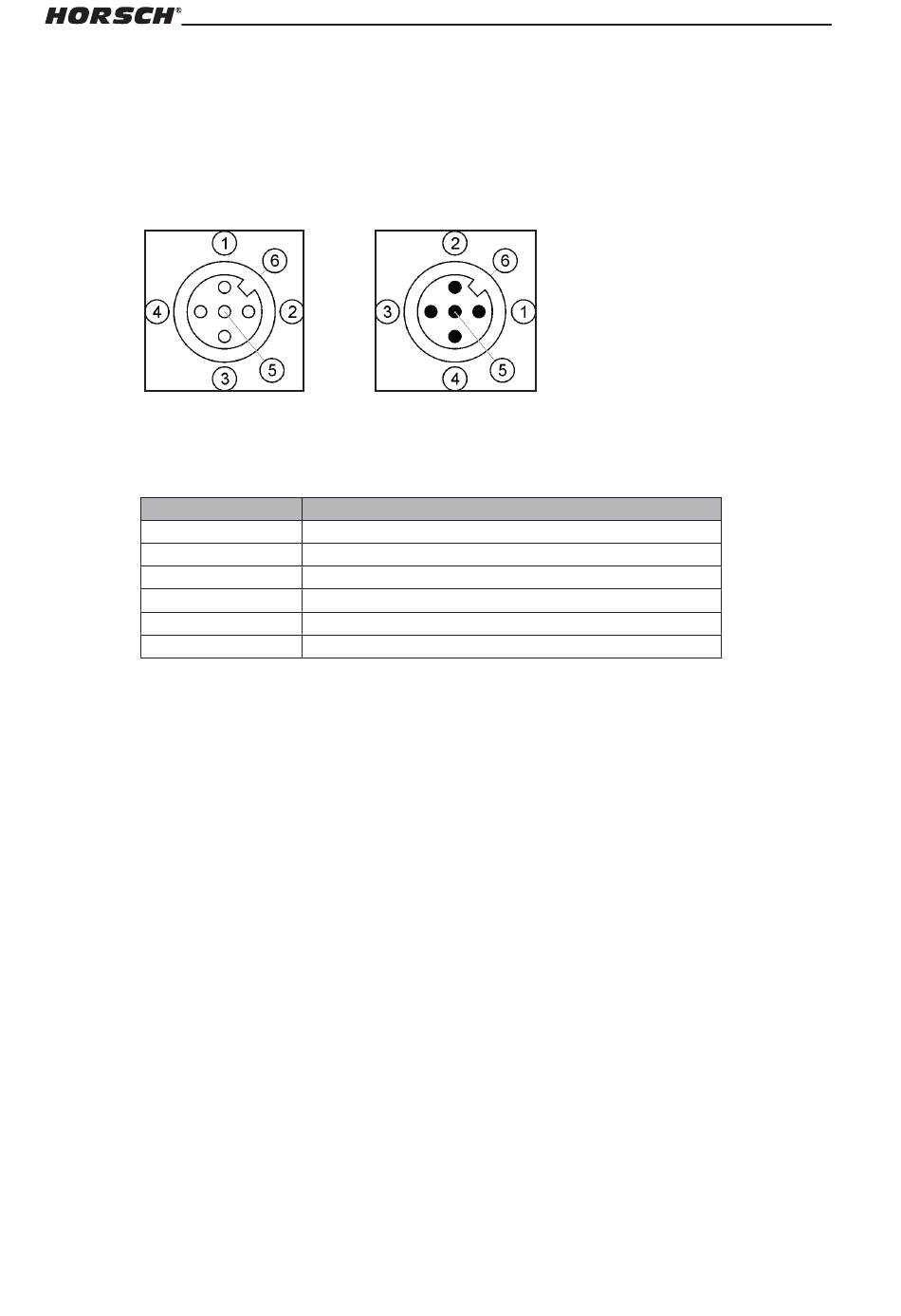

Pinbelegung der Buchse
(im Terminal)
Pin
1
2
3
4
5
Außenhülle
128
Pinbelegung des
Steckers
Signal
Pin ist reserviert durch ME (nichts anschließen)
GND
Pin ist reserviert durch ME (nichts anschließen)
Video-Signal
Video-Schirm
Schirm
- derzeit nicht belegt.
