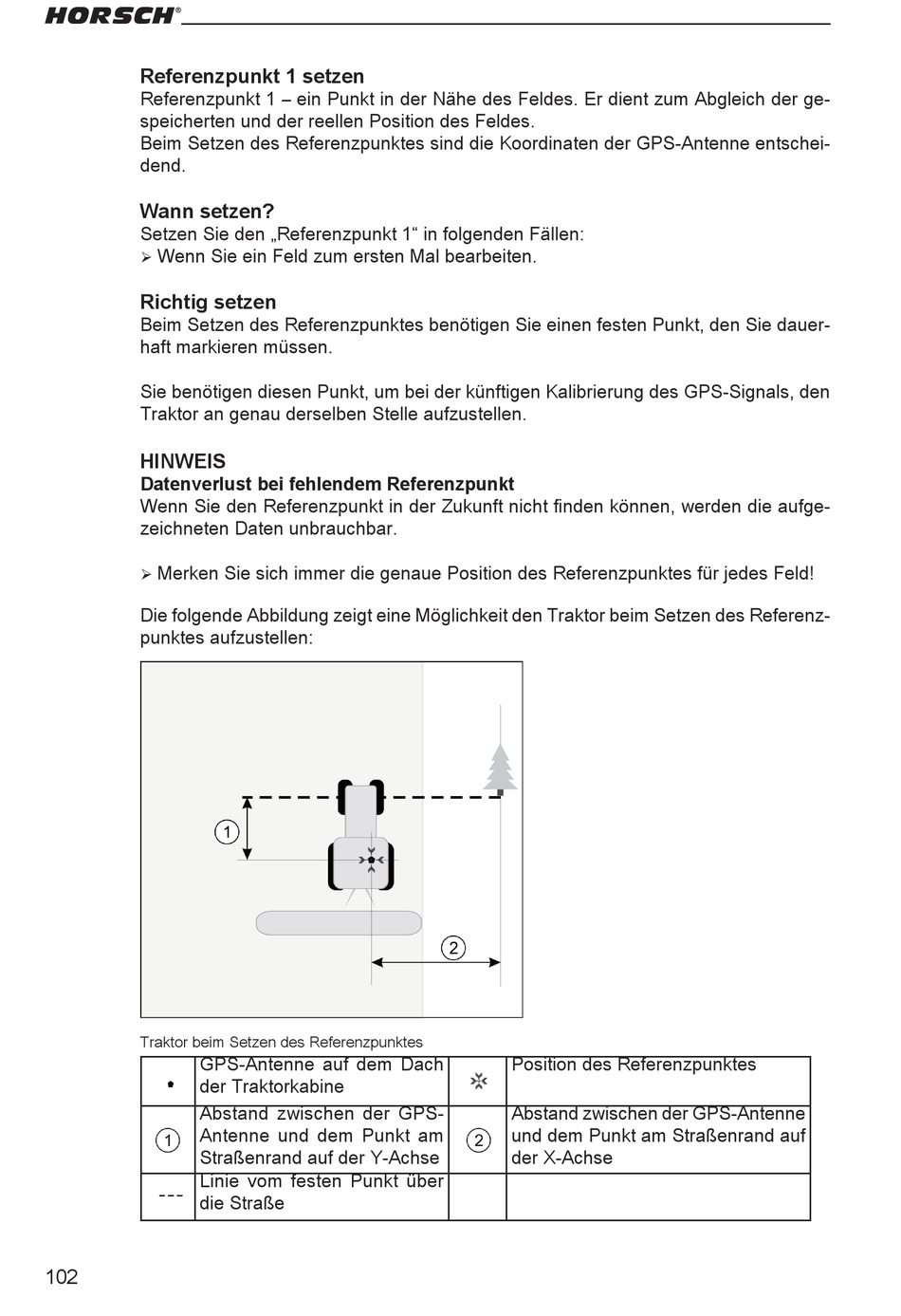

Referenzpunkt 1 setzen
Referenzpunkt 1 – ein Punkt in der Nähe des Feldes. Er dient zum Abgleich der ge-
speicherten und der reellen Position des Feldes.
Beim Setzen des Referenzpunktes sind die Koordinaten der GPS-Antenne entschei-
dend.
Wann setzen?
Setzen Sie den „Referenzpunkt 1" in folgenden Fällen:
Wenn Sie ein Feld zum ersten Mal bearbeiten.
¾
Richtig setzen
Beim Setzen des Referenzpunktes benötigen Sie einen festen Punkt, den Sie dauer-
haft markieren müssen.
Sie benötigen diesen Punkt, um bei der künftigen Kalibrierung des GPS-Signals, den
Traktor an genau derselben Stelle aufzustellen.
HINWEIS
Datenverlust bei fehlendem Referenzpunkt
Wenn Sie den Referenzpunkt in der Zukunft nicht finden können, werden die aufge-
zeichneten Daten unbrauchbar.
Merken Sie sich immer die genaue Position des Referenzpunktes für jedes Feld!
¾
Die folgende Abbildung zeigt eine Möglichkeit den Traktor beim Setzen des Referenz-
punktes aufzustellen:
Traktor beim Setzen des Referenzpunktes
GPS-Antenne auf dem Dach
der Traktorkabine
Abstand zwischen der GPS-
Antenne und dem Punkt am
Straßenrand auf der Y-Achse
Linie vom festen Punkt über
die Straße
102
Position des Referenzpunktes
Abstand zwischen der GPS-Antenne
und dem Punkt am Straßenrand auf
der X-Achse
